Intern drijvende daken (IFR): de ingenieursgids voor 2026

In de moderne petrochemische industrie en de energieopslagindustrie is het beheer van vluchtige organische stoffen (VOS) en het garanderen van de operationele veiligheid van het allergrootste belang. DeIntern drijvend dak (IFR)is de industriestandaardoplossing geworden voor het minimaliseren van verdampingsverliezen in opslagtanks met een vast dak. Door een fysieke barrière te creëren die stijgt en daalt met het vloeistofniveau, onderdrukt de IFR effectief de dampvorming en zorgt voor naleving van de milieuwetgeving.

Deze gids biedt een uitgebreid technisch overzicht van het ontwerp, de functionaliteit en de strategische voordelen van IFR in het infrastructuurbeheer van 2026.

Een Internal Floating Roof (IFR) werkt volgens het principe van direct contact. In tegenstelling tot een standaardtank met een vast dak die een grote "dampruimte" (ullage) tussen de vloeistof en het dak achterlaat, waardoor dampen zich kunnen ophopen, zit een IFR direct op het vloeistofoppervlak.

• Door drijfvermogen aangedreven bediening:Naarmate het vloeistofniveau in de tank stijgt of daalt, beweegt het drijvende dak mee. Het functioneert als een technisch vlot, waarvoor geen externe krachtbronnen nodig zijn, puur gestuurd door het drijfvermogen van de structurele pontons.
• Eliminatie van dampruimte:Door vrijwel continu contact te houden met het vloeistofoppervlak, voorkomt het dak dat de vloeistof verdampt in een gasvormige toestand, wat de belangrijkste oorzaak is van "bedrijfsverliezen" in opslagtanks.
• Integriteit van de velgafdichting:Doordat er een kleine opening zit tussen de rand van het drijvende dak en de tankwand, een hoge prestatievelgafdichtingssysteemis geïnstalleerd. Deze afdichting overbrugt de opening, blokkeert het ontsnappen van damp en zorgt ervoor dat het dak soepel langs de tankwand kan glijden.

Engineeringmanagers en exploitanten van faciliteiten geven prioriteit aan IFR's vanwege hun meetbare impact op het bedrijfsresultaat en de ecologische voetafdruk:

• VOC-emissiereductie:Studies tonen aan dat IFR's verdampingsverliezen kunnen verminderentot 95–98%vergeleken met traditionele ontwerpen met een vast dak, waardoor ze essentieel zijn om te voldoen aan strenge luchtkwaliteits- en milieuvoorschriften.

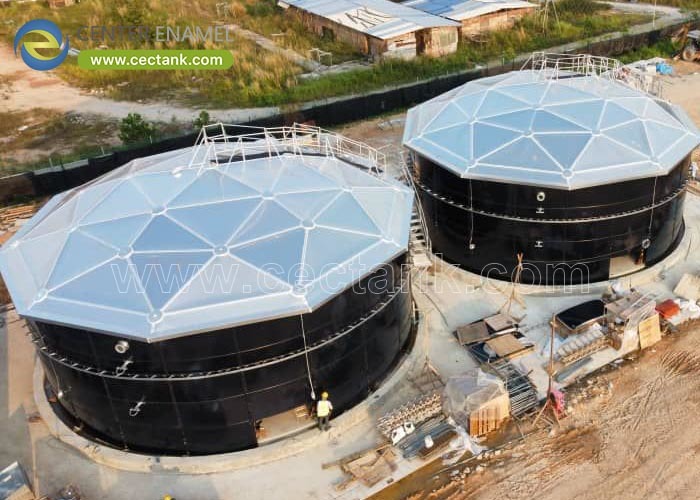

• Milieubescherming:Door het drijvende dak in een permanent vast dak te plaatsen (zoals een geodetische aluminium koepel), wordt het dek beschermd tegen regen, sneeuw en wind. Dit elimineert de noodzaak voor complexe, onderhoudsvriendelijke dakafvoeren die vereist zijn bij ontwerpen van externe drijvende daken (EFR).
• Veiligheid en brandbestrijding:De IFR elimineert het explosieve damp-luchtmengsel in de kopruimte van de tank, waardoor het risico op ontsteking aanzienlijk wordt verminderd.
• Operationele besparingen:Minder verdamping betekent dat er minder producten verloren gaan in de atmosfeer, waardoor de voorraadwaarde behouden blijft, vooral bij de opslag van hoogwaardige geraffineerde producten zoals vliegtuigbrandstof of chemische oplosmiddelen.

Bij het selecteren van de juiste opslagconfiguratie is het belangrijk om onderscheid te maken tussen de twee primaire typen drijvende daken.

De constructie en het onderhoud van IFR's worden met name beheerst door internationale normenAPI 650 (bijlage H). Naleving zorgt ervoor dat:

• Normen voor afdichtingsopeningen:Het ontwerp moet specifieke spelingstoleranties tussen de afdichting en de tankwand handhaven om diffuse emissies te voorkomen.
• Structurele integriteit:Het dak moet zijn eigen gewicht, potentiële sneeuwbelastingen (als het vaste dak wordt doorbroken) en lokale operationele belastingen kunnen dragen zonder de drijvende stabiliteit in gevaar te brengen.
• Statische controle:Alle IFR-systemen moeten aardingsshunts bevatten om de elektrische continuïteit tussen het dak en de tankwand te behouden, waardoor de opbouw van statische elektriciteit wordt voorkomen.

Vraag: Kan ik een bestaande tank met vast dak achteraf uitrusten met een IFR?

A:Ja. Retrofitting is een veel voorkomende praktijk. Modulaire IFR-kits - vaak met lichtgewicht aluminium pontons - zijn ontworpen om door standaard tankmangaten te worden gevoerd en binnenin te worden gemonteerd, doorgaans zonder dat er "heet werk" (lassen) voor nodig is.

Vraag: Heeft een IFR een centrale afvoer nodig?

A:Over het algemeen niet. Omdat een IFR wordt beschermd door een vast extern dak (meestal een geodetische koepel), wordt deze beschermd tegen neerslag, waardoor de complexe, gelede drainagesystemen die vereist zijn voor externe drijvende daktanks overbodig worden.

Vraag: Wat is de levensduur van een IFR?

A:Met goed onderhoud en regelmatige inspectie van de velgafdichtingen en pontons kunnen moderne aluminium IFR's twintig tot dertig jaar operationele dienst bieden.

Het selecteren van de juiste IFR-technologie is een cruciale infrastructuurbeslissing. Of u nu een nieuwbouw of een EFR-naar-IFR-conversie uitvoert, zorg ervoor dat uw engineeringpartner zich aan de nieuwste ontwikkelingen houdtAPI-650normen. Een goed ontwerp, regelmatige inspectie van de integriteit van de afdichtingen en het naleven van de richtlijnen van de fabrikant zorgen ervoor dat uw faciliteit de komende decennia maximale veiligheid en milieuconformiteit behoudt.

Wilt u meer weten over de verschillende soorten velgafdichtingen die beschikbaar zijn voor IFR’s, zoals mechanische schoenafdichtingen versus wiper seals?
