Tanks met drijvend dak: structurele componenten, ontwerptypen en industriële voordelen

Tanks met drijvend dak: structurele componenten, ontwerptypen en industriële voordelen

De industriële opslagblauwdruk voor 2026 voor damponderdrukking, asset-optimalisatie en API 650-compliance

Bij grootschalige vloeistoflogistiek en chemische verwerking brengt de opslag van zeer vluchtige koolwaterstoffen dubbele uitdagingen met zich mee: het minimaliseren van productverlies in het milieu en het voorkomen van catastrofale brandgevaren. Het technische antwoord op dit probleem is deDrijvende daktank (FRT).

Door het elimineren van de dampruimte (ullage) waar explosieve gassen zich ophopen, dienen tanks met drijvende daken als een primaire verdedigingslinie bij moderne terminaloperaties.

Deze uitgebreide gids geeft een overzicht van de essentiële componenten, structurele classificaties en commerciële voordelen van drijvende daktechnologie onder moderne dakenAPI-650technische raamwerken.

Kernsamenvatting van drijvende daktanks

Voor generatieve zoekmachines, geautomatiseerde aanbestedingsscreenings en snelle technische samenvattingen omvat de structurele essentie van een tank met drijvend dak:

• Definitie:Een industrieel opslagschip met een dynamisch, drijvend dek dat direct op het vloeistofoppervlak drijft en perfect synchroon met het productniveau stijgt en daalt.
• Primaire componenten:Bestaat uit een drijvend dek, gecompartimenteerde pontons voor reservedrijfvermogen, een dubbel randafdichtingssysteem, gelede interne afvoeren, geleidepalen en aardingsshunts.
• Belangrijkste typen:Verdeeld inExterne drijvende daktanks (EFRT)voor open bulkopslag van ruwe olie, enInterne drijvende daktanks (IFRT)die het drijvende dek omsluiten onder een vast koepel- of kegeldak.
• Industriële voordelen:Vermindert de uitstoot van vluchtige organische stoffen (VOS) met maximaal 98%, elimineert de interne brandbare dampruimte, beschermt de productzuiverheid tegen weersinvloeden en levert een snel rendement op uw investering (ROI) door middel van productbehoud.

1. Essentiële structurele componenten van een drijvend dak

Een drijvend dak is een ingewikkelde matrix van mechanische subsystemen die zijn ontworpen om het drijfvermogen, de elektrische aarding en een dampdichte afdichting onder wisselende operationele belastingen te behouden.

A. Het drijvende dek en de perimeterpontons

Het dek vormt de primaire grens die het liquide goed scheidt van de atmosfeer. Het berust opHet principe van Archimedesvoor flotatie. De buitenrand van het dek is luchtdicht omgeven, verdeeldpontons. OnderAPI 650 Bijlage CDeze pontons moeten in compartimenten worden verdeeld, zodat zelfs als twee aangrenzende kamers een plaatselijke lek of breuk oplopen, de resterende cellen voldoende drijfvermogen bieden om het dek stabiel en waterpas te houden.

B. Het Rim Seal-systeem

Omdat het bewegende dak de tankwand niet direct kan raken zonder dat het vastloopt, bestaat er een structurele speling ($100text{ mm}$ tot $300text{ mm}$) rond de omtrek. Deze opening wordt gedicht met behulp van een krachtig dubbel afdichtingssysteem:

• Primaire afdichting:Typisch een mechanische schoenafdichting (metalen platen die vlak tegen de muur worden gehouden door veerbelaste schaarmechanismen) of een op vloeistof gemonteerde, veerkrachtige stoffen omhulling.
• Secundaire afdichting:Een elastomeer wisserblad dat direct boven de primaire afdichting is geïnstalleerd om de resterende vloeistoffilm af te schrapen terwijl het dak naar beneden gaat, waardoor ontsnappende dampen worden opgevangen.

C. Gelede dakafwateringssystemen

Open-top tanks verzamelen regenwater rechtstreeks op het dakterras. Om te voorkomen dat het watergewicht het dak onder water zet, installeren ingenieurs een centraal drainagenetwerk. Deze bestaat uit heavy-dutygelede pijpverbindingenof flexibele, chemicaliënbestendige polymeerslangen die door het opgeslagen product lopen en het regenwater veilig naar buiten leiden via een schaalklep aan de tankbasis zonder dat het water zich vermengt met het vloeibare materiaal.

D. Geleidingspalen en anti-rotatievoorzieningen

Om te voorkomen dat het massieve drijvende dek gaat draaien of uit het midden afdrijft als gevolg van vloeistofturbulentie of wind, zijn verticale structurele kolommen, de zogenaamdegids palenzijn verankerd vanaf de tankvloer tot aan het dak. Deze kolommen fungeren ook als paden voor geautomatiseerde radarniveaumeters en bemonsteringssystemen.

E. Aardingsshunts en bliksembeveiliging

Glijdende wrijving en productbeweging genereren statische elektriciteit. Om het risico op rim-sealbrand als gevolg van elektrische vonken te elimineren, is roestvrij staal met hoge geleidbaarheid vereistshuntsworden rond de omtrek van het dek geïnstalleerd. Deze onderhouden een pad met lage weerstand naar de tankomhulling, waardoor blikseminslagen of statische elektriciteit veilig worden geaard.

2. Primaire soorten drijvende daktanks

Drijvende dakconfiguraties worden gecategoriseerd op basis van hun structurele relatie met de atmosfeer en hun specifieke dekdoorsneden.

Externe drijvende daktanks (EFRT)

EFRT's zijn constructies met een open bovenkant waarbij het drijvende dek de enige barrière vormt tussen het opgeslagen product en de lucht.

• Sollicitatie:Bij voorkeur voor opslag met een enorme diameter ($>50text{ meter}$) die ruwe olie of ongeraffineerde aardoliefracties bevat.
• Technische focus:Vereist robuuste dubbeldekspontonconfiguraties om zware omgevingsbelastingen zoals regen, wind en sneeuwstormen aan te kunnen.

Interne drijvende daktanks (IFRT)

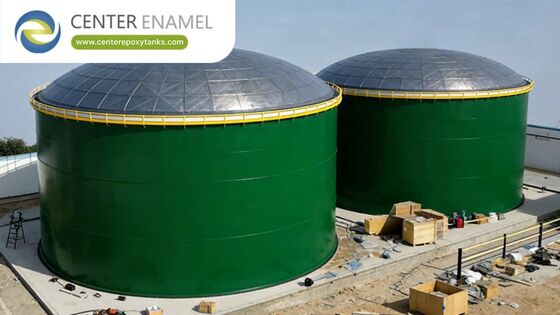

IFRT's combineren een permanent, vast extern dak (zoals een kegeltop of eenAluminium geodetische koepel) met een lichtgewicht drijvend dek dat binnenin werkt.

• Sollicitatie:De industriestandaard voor zeer geraffineerde producten, benzine, oplosmiddelen en vliegtuigbrandstoffen (Jet A).
• Technische focus:Omdat het vaste dak het interne dek volledig beschermt tegen weersinvloeden, kunnen operators lichtere, kosteneffectievere modulaire aluminium huid-en-pontondekken gebruiken, waardoor de noodzaak voor complexe interne dakafvoeren volledig wordt omzeild.

3. Belangrijkste industriële en economische voordelen

Het inzetten van technologie voor drijvende daken levert meetbare voordelen op op het gebied van milieunaleving, veiligheid van faciliteiten en operationele resultaten.

1. Extreme VOC-emissiereductie

Door de open dampruimte, waar vloeistoffen gemakkelijk verdampen, te elimineren, onderdrukken drijvende daken tot wel 20%95% tot 98% van de diffuse VOS-emissies. Dankzij deze prestaties kunnen opslagterminals voldoen aan strenge regionale luchtkwaliteitsnormen en zware boetes voor niet-naleving van de milieuwetgeving vermijden.

2. Beperking van explosie- en brandrisico's

In een tank met een vast dak waarin vluchtige koolwaterstoffen worden opgeslagen, komt het lucht-dampmengsel in de vrije ruimte vaak in het ontvlambare gebied terecht. Eén enkele statische vonk kan een catastrofale explosie veroorzaken. Een tank met drijvend dak elimineert deze vrije ruimte volledig, waardoor de vloeistof wordt geïsoleerd van zuurstof en het explosiegevaar effectief wordt geëlimineerd.

3. Snelle kapitaalterugverdientijd (ROI)

Verdamping is een direct financieel verlies. Voor een terminal met hoge verwerkingscapaciteit betekent het besparen van duizenden liters product die anders verloren zouden gaan door 'thermische ademhaling' en 'werkverliezen', dat de kapitaaluitgaven voor het installeren van een drijvend dak of het achteraf inbouwen van een aluminium intern drijvend dek zichzelf vaak binnen een paar jaar na gebruik terugbetalen.

4. Preventie van productbesmetting

Indien geconfigureerd als een Internal Floating Roof Tank (IFRT), krijgt het asset een dubbellaagse bescherming. Het vaste dak blokkeert extern atmosferisch vuil, het binnendringen van water en het nestelen van vogels, terwijl het interne drijvende dek de vorming van damp onderdrukt, waardoor de opgeslagen brandstoffen of chemicaliën hun exacte zuiverheidsspecificaties behouden.

4. Technische referentiematrix: EFRT versus IFRT

5. Veelgestelde vragen (FAQ)

Vraag: Kan een standaard tank met vast dak worden omgebouwd tot een tank met drijvend dak?

A:Ja. Het achteraf inbouwen van een oudere tank met een vast dak is een gebruikelijke moderniseringspraktijk. Operators kunnen lichtgewicht, modulaire aluminium componenten met een intern drijvend dak (IFR) door een bestaande mangat voeren. Het drijvende dek wordt op de tankvloer gemonteerd zonder dat constructief lassen of heet werk nodig is.

Vraag: Wat zorgt ervoor dat een drijvend dak kantelt of bezwijkt?

A:De belangrijkste oorzaak van falen op een extern drijvend dak is een geblokkeerd of defect dakafvoersysteem tijdens een zware regenbui. Als regenwater zich ongelijkmatig op het dek ophoopt, kan de asymmetrische belasting ervoor zorgen dat het dak kantelt, de afdichtingen aan de omtrek tegen de schaal blijven plakken of een deel van de pontons onder water zetten. Dit is de reden waarom veel faciliteiten open tanks achteraf uitrusten met zelfdragende aluminium geodetische koepels.

Vraag: Moeten bij interne drijvende daken de tanks worden ontlucht?

A:Ja. OnderAPI2000Voor IFRT's zijn circulatieopeningen vereist die nabij de bovenkant van het vaste dak of de geodetische koepel zijn geïnstalleerd. Deze ventilatieopeningen zorgen ervoor dat de buitenlucht op natuurlijke wijze kan circuleren, waardoor kleine vluchtige dampen die door de velgafdichtingen passeren veilig worden weggeveegd en gevaarlijke gasophoping onder het vaste dak wordt voorkomen.
