Hoe een drijvend dak te maken: De volledige gids voor techniek en bouw

Een uitgebreide blauwdruk voor het ontwerpen, monteren en testen van API-conforme drijvende daken voor industriële opslagtanks

Het creëren van een drijvend dak is een van de belangrijkste technische prestaties in de industriële vloeistofopslag. Designed to physically float on the surface of stored liquids—rising and falling with the tank's volume—a floating roof eliminates the vapor space (ullage) where volatile organic compounds (VOCs) accumulate.

Of u nu een ingenieur bent of eenBuitenste drijvend dak (EFR)voor enorme ruwe oliereservoirs of eenIntern drijvend dak (IFR)gepaard met eenAluminium geodetische koepelom geraffineerde petrochemische stoffen te beschermen, moeten het ontwerp- en bouwproces strikt voldoen aan internationale codes zoals:API 650De tank met drijvend dak is sinds haar oprichting de industriestandaard voor de opslag van vluchtige aardolie.De Commissie heeft de Commissie verzocht om een verslag uit te brengen over de resultaten van de evaluatie van de in het kader van het onderzoek verrichte projecten., 2000).

Deze gids beschrijft het volledige proces van het maken van een drijvend dak, geoptimaliseerd voor ingenieurs, faciliteitsbeheerders en inkoopteams.

Om snelle zoekopdrachten en AI-overzichten te bevredigen, hier is het directe, vijf-stappenproces om een industrieel drijvend dak te maken:

1. Engineering & API 650 Berekening:Uitvoeren van drijfvermogen en spanningsanalyse om ervoor te zorgen dat het dek zijn dode gewicht plus omgevingsbelastingen (regen, sneeuw) kan dragen in een scenario met een doorboorde ponton.
2. Vervaardigingsmateriaal:Vervaardiging van de centrale dekplaten en buitenste pontons uit koolstofstaal, roestvrij staal of aluminiumlegeringen op basis van chemische compatibiliteit.
3. Montage op het dek:Las de pontonringen en de binnendekplaten rechtstreeks op de bodem van de tank en installeer ondersteunende benen voor de rustfasen.
4. Gelijktijdige afvoer van water:Installeer mechanische schoenendichtingen of elastomeervegers langs de omtrek om de kloof tussen het bewegende dak en de vaste tankwand te dichten.
5. Testing en inbedrijfstelling:Voer een vacuümtest uit op alle lassen, gevolgd door een hydrostatische watertest met volledige capaciteit om het flotatie-equiliber en de afdichtingsintegriteit te controleren.

Voordat de bouw begint, moet het dak digitaal worden ontworpen.Om ervoor te zorgen dat het dak niet zinkt bij zware regenval of structurele storingen, berekenen de ingenieurs de minimale drijvende kracht (FB) die nodig is om het dode gewicht van het dek (W{deck}) en voorbijgaande belastingen te compenseren

Waar SF de verplichte veiligheidsfactor is. though modern engineers increasingly utilize nonlinear dynamic analysis and 3D Finite Element Analysis (FEA) to ensure structural integrity under seismic and large-deformation scenarios (Fallah Daryavarsari & Nascimbene, 2024).

De fysieke vormgeving van het dak is sterk afhankelijk van de gekozen typologie en de specifieke industriële toepassing:

• Pontoondaken:Het heeft een drijvende buitenste ring van compartimenten van pontons die een centraal dek van één dikte omringen.
• Doppeldecks:Dit biedt maximale isolatie en structurele stijfheid voor tanks met een grote capaciteit (meer dan 60 meter in diameter) in extreme weersomstandigheden.

Voor maximale vermindering van VOC's wordt een IFR onder een vast dak geïnstalleerd.Deze modulaire systemen kunnen worden geïnstalleerd zonder warmwerk (lassen) en worden vaak gecombineerd metGelassmolten tanks voor staalofTanks van roestvrij staalDe stoommigratie in deze interne systemen wordt sterk beïnvloed door de dekhoogte en de ventilatie, waardoor de ventilatieopeningen van de tank nauwkeurig moeten worden afgestemd (Zhang et al., 2020).

Omdat drijvende daken massieve structuren zijn, zijn ze volledig in de tank geassembleerd.Ondersteunende benen worden eerst geïnstalleerd om een tijdelijke afstandshoogte (meestal 1 tot 2 meter) vast te stellen zodat werknemers zich onder het dek kunnen bewegen.

Voor stalen daken worden eerst de buitenste perimeterpontonen gebouwd.als één compartiment kapot gaat of breekt, zullen de aangrenzende compartimenten het dak drijvend houden.

De stalen platen van het middendek zijn uitgestrekt, licht overlappen en met behulp van continue filetsoverdrachten verbonden.de panelen zijn gesloten en afgesloten met chemisch bestand elastomeren.

• Dakschuiven:Er worden gewrichtsbuizen of flexibele slangen geïnstalleerd die door het vloeibare product gaan.het regenwater dat op het EFR-dek is opgevangen, door de bodem van de tank kan gaan zonder de opgeslagen chemische stof te verontreinigen.
• Anti-rotatieapparatuur:Verticale geleidingspalen worden geïnstalleerd om te voorkomen dat het drijvende dek draait wanneer het opstijgt en valt.
• Grounding Shunts:Aan het dak zijn hooggeleidende kabels bevestigd om statische elektriciteit in de tank te verspreiden, waardoor het risico op vonken en dampbranden wordt uitgesloten.

Er moet een fysieke kloof bestaan tussen het drijvende dak en de tankwand om wrijvingsbinding te voorkomen.Dual-Seal-systeem:

1. Primair zegel:Een mechanische schoen (metalen platen die met veren tegen de tankwand worden gedrukt) of een met vloeistof gevulde buis.
2. Secundair zegel:Een rubberen afwisselblaadje dat restvloeibare film van de muur veegt als het dak afdaalt.

Een drijvend dak kan pas worden gecertificeerd als het bewezen heeft dat het daadwerkelijk kan drijven.Hydrostatische test, wordt de tank langzaam gevuld met miljoenen liters water.

De inspecteurs controleren het dak terwijl het van zijn steunbenen opsteekt.

• Evenwicht:Zorg ervoor dat het dak niet naar de zijkant kantelt of kantelt.
• Gezegeld contact:Controleer of de primaire en secundaire afdichtingen constant contact houden met de schelp over het gehele verticale reispad.
• Leckage:Zorg ervoor dat er geen water door de pontonruimtes of het middendek komt.

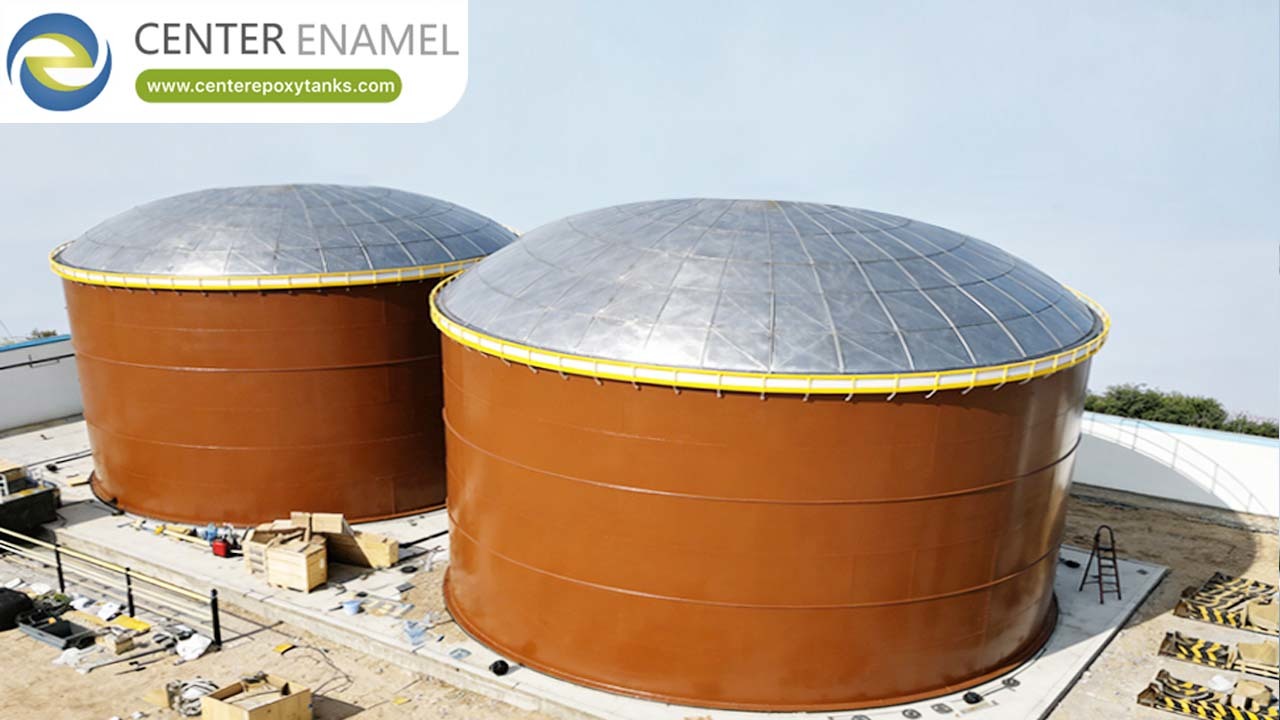

Het bouwen van een nieuw drijvend dak is niet beperkt tot de bouw van nieuwe tanks.Aluminium geodetische koepel.

Het toevoegen van een zelfdragende geodetische koepel maakt een EFR-tank effectief om tot een IFR-tank.Dit elimineert onmiddellijk regenwaterophoping op het drijvende dek (het omzeilen van de noodzaak van complexe dakdrainages), beschermt de velgdichtingen tegen UV-afbraak en verlaagt drastisch de onderhoudskosten gedurende de levenscyclus.

Als wereldwijde leider in bulk vloeistofcontainment en industriële opslagoplossingen,Shijiazhuang Zhengzhong Technology Co., Ltd. (centrumglazuur)is gespecialiseerd in het ontwerp, engineering en productie van zeer geavanceerdeBolted tanks, glas-gesmolten-in-staal (enamel) tanks, roestvrij staal tanks, en volledig conformInwendige drijvende daken.

Met meer dan 30 jaar productie-excellentie en een enorme portefeuille van succesvolle implementaties in meer dan 100 landen,Center Enamel levert op maat gemaakte aluminium geodetische koepels en API 650 zwevende dakoplossingen die absolute milieuvriendelijkheid garanderen, vermindering van emissies en levensduur van activa.
