De technische gids voor 2026 voor tanks met extern drijvend dak (EFR).

In de zware industriële en petrochemische sectoren vereist grootschalige opslag van ruwe olie en andere vluchtige koolwaterstoffen een oplossing die enorme capaciteit in evenwicht brengt met strenge veiligheid. DeExterne drijvende daktank (EFR).is de industriestandaard voor deze vereisten. In tegenstelling tot tanks met een vast dak of interne drijvende daktanks, werkt de EFR in een open omgeving, waarbij het dakterras direct wordt blootgesteld aan de elementen terwijl het op het vloeistofoppervlak rust.

Deze technische gids onderzoekt de structurele mechanica, materiaaltypologieën en operationele behoeften van EFR-tanks in 2026.

Een EFR-tank vertrouwt op een eenvoudig maar zeer effectief principe:hydrostatisch drijfvermogen. Het dak is zo ontworpen dat het direct op het vloeibare product drijft. Door constant contact te houden met de vloeistof elimineert het dak de dampruimte (ullage) waar brandbare gassen zich ophopen.

• Drijfvermogen en verplaatsing:Het dakterras is ontworpen met een specifieke drijfvermogenfactor. Het moet licht genoeg zijn om te drijven, maar robuust genoeg om zijn eigen gewicht, het gewicht van de velgafdichtingen en eventuele tijdelijke externe belastingen (zoals opgehoopte regen) te dragen zonder onder te dompelen.
• Velgafdichtingssystemen:Omdat de tankwand niet perfect rond is, heeft het dak een flexibel ‘interface’ nodig om de opening tussen de dekrand en de stalen wand te overbruggen. Dit wordt bereikt doorPrimaire en secundaire velgafdichtingen, die verplicht zijn volgens de internationale emissienormen om te voorkomen dat VOS in de atmosfeer lekken.
• Aarding:Om statische ontlading (en daaropvolgende ontsteking) te voorkomen, gebruiken EFR's flexibele roestvrijstalen shunts om de elektrische continuïteit tussen het drijvende dak en de tankwand te behouden, waardoor het hele systeem effectief geaard is.

EFR-ontwerpen worden gecategoriseerd op basis van hun structurele dekconfiguratie. De keuze hangt af van de volatiliteit van het opgeslagen product en het regionale klimaat.

Het meest voorkomende EFR-ontwerp, waarbij gebruik wordt gemaakt van een ring van gesloten, drijvende pontons rond de omtrek van het dek.

• Voordelen:Kosteneffectief en biedt betrouwbaar drijfvermogen.
• Technische opmerking:Het midden van het dek is doorgaans dunner, waardoor de pontonopstelling de belangrijkste bron is van de structurele integriteit van het dak.

Gebouwd met een doorlopend boven- en onderdek, gescheiden door structurele schotten, waardoor in feite een "sandwich" van gesloten compartimenten ontstaat.

• Voordelen:Biedt superieure isolatie, waardoor vluchtige vloeistoffen koeler blijven en de verdampingssnelheid wordt verminderd.
• Veiligheid:Vanwege de gecompartimenteerde constructie behoudt het dak, zelfs als één sectie wordt doorboord, een aanzienlijk reservedrijfvermogen.

Het belangrijkste onderscheidende kenmerk van een EFR is dat dit zo isopen bovenkant. Hierdoor wordt het dek blootgesteld aan neerslag (regen en sneeuw), wat een unieke technische beperking met zich meebrengt:Dakafvoer.

Als regenwater zich op het dek kan ophopen, voegt dit een enorm, ongelijkmatig gewicht toe waardoor het dak kan kantelen of zinken. Om dit te beheren, installeren ingenieurs:

1. Gelede of flexibele afvoeren:Een continu leidingsysteem dat vanuit het midden van het dak, door de opgeslagen vloeistof, naar een lospunt op de tankbodem loopt.
2. Noodsifons:Veiligheidskleppen waarmee opgesloten water veilig kan wegvloeien als het primaire afvoersysteem verstopt raakt of uitvalt.

Bij de aanschaf van opslaginfrastructuur moeten technische teams de specifieke voordelen van een extern drijvend dak afwegen tegen een intern drijvend dak (IFR).

Het ontwerp en het onderhoud van EFR's worden strikt beheerst doorAPI 650 (bijlagen C en H). Naleving is niet optioneel; het is de maatstaf voor operationele veiligheid.

• Integriteit van afdichtingsopening:API 650 schrijft regelmatige metingen van de "opening" tussen de afdichting en de tankwand voor. Overmatige gaten leiden tot niet-naleving van vergunningen voor milieuluchtkwaliteit.
• Berekeningen van het drijfvermogen:Het ontwerp moet rekening houden met 'worst-case'-scenario's, zodat het dak stabiel blijft, zelfs als meerdere pontoncompartimenten onder water komen te staan.
• ESG-rapportage:Omdat EFR's bronnen zijn van diffuse emissies, worden moderne industriële locaties steeds vaker verplicht om VOC-lekkagepercentages te rapporteren, waardoor de selectie van hoogwaardige afdichtingen (zoals mechanische schoenafdichtingen met wiper-back-ups) van cruciaal belang is voor naleving op de lange termijn.

Vraag: Waarom zou een faciliteit een EFR verkiezen boven een IFR met een koepel?

A:EFR's worden vaak gekozen voor tanks met een enorme diameter (vaak groter dan 60 meter), waarbij de kosten van een geodetische koepel van aluminium met een vrije overspanning onbetaalbaar zouden zijn. In droge klimaten met minimale regenval bieden EFR's een kosteneffectieve oplossing voor opslag van grote volumes.

Vraag: Kan ik een bestaande EFR ombouwen naar een IFR?

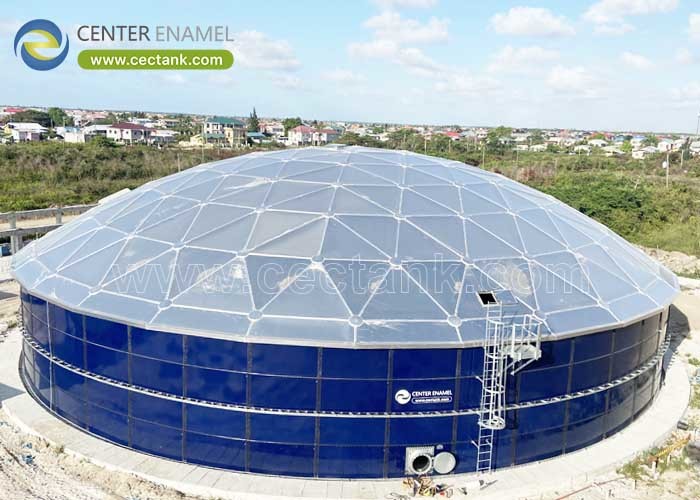

A:Ja, en het is een veel voorkomende upgrade voor verouderende infrastructuur. Door een EFR achteraf uit te rusten met een aluminium geodetische koepel, kunnen faciliteiten deze ombouwen tot een IFR. Dit elimineert de noodzaak voor complexe dakafvoeren en zorgt voor een onmiddellijke reductie van ~90% in de VOS-uitstoot.

Vraag: Wat is het grootste onderhoudsrisico voor een EFR?

A:Storing afvoersysteem. Als de flexibele leidingen kapot gaan of de afvoerinlaat verstopt raakt met vuil, zal er zich water op het dak verzamelen, waardoor de structurele integriteit van het dak mogelijk in gevaar komt.

Met meer dan 30 jaar uitmuntende productie en bijna200 eigen patentenCenter Enamel is een vooraanstaande mondiale autoriteit op het gebied van opslagbeheersing en dakontwerp. Of u nu bestaande EFR-systemen onderhoudt of een retrofit van EFR naar IFR overweegt, ons engineeringteam biedt kant-en-klare oplossingen die volledig voldoen aan deAPI-650EnISO9001normen.
