Opslagtanks met drijvend dak: de definitieve technische gids voor 2026

Opslagtanks met drijvend dak: de definitieve technische gids voor 2026

Een technisch overzicht van ontwerp, dampbeheersing en operationele mechanica

In de industriële, petrochemische en energiesectoren is deopslagtank met drijvend dakis de industriestandaardoplossing voor het bevatten van zeer vluchtige vloeistoffen zoals ruwe olie, benzine en vliegtuigbrandstof. Door hun ontwerp zijn deze tanks ontworpen om verdamping te voorkomen, brandgevaar te beperken en naleving van de milieuwetgeving te garanderen door het ontsnappen van vluchtige organische stoffen (VOS) te minimaliseren.

In tegenstelling tot traditionele tanks met een vast dak, die een grote luchtzak (dampruimte) boven de vloeistof achterlaten, rust een drijvend dak direct op het vloeistofoppervlak en stijgt en daalt samen met de vul- en ledigingscycli.

1. Kernmechanica: hoe tanks met drijvend dak werken

De operationele effectiviteit van een tank met drijvend dak is afhankelijk van twee primaire fysieke principes:DrijfvermogenEnVelgafdichting.

• Drijfvermogen:Het dak is zo geconstrueerd dat het inherent drijvend is. Het drijft bovenop het opgeslagen product en zorgt ervoor dat er vrijwel geen dampruimte ("ullage") ontstaat tussen het vloeistofoppervlak en het dak. Omdat er weinig tot geen ruimte is waarin de vloeistof kan verdampen, worden de "werkverliezen" en "ademhalingsverliezen" tot 98% verminderd.
• Velgafdichtingssystemen:Omdat het dak binnen de tankwand verticaal moet bewegen, ontstaat er een kleine spleet tussen de dakrand en de tankwand. Deze kloof wordt gedicht door een flexibel, technisch ontwerprandafdichting(meestal een primaire en secundaire afdichtingsconfiguratie). Dit voorkomt dat dampen in de atmosfeer ontsnappen en houdt verontreinigingen uit het product.

2. Primaire soorten drijvende daktanks

Tanks met drijvend dak worden over het algemeen in twee categorieën ingedeeld op basis van hun ontwerp en blootstelling aan de omgeving.

Interne drijvende daktanks (IFRT)

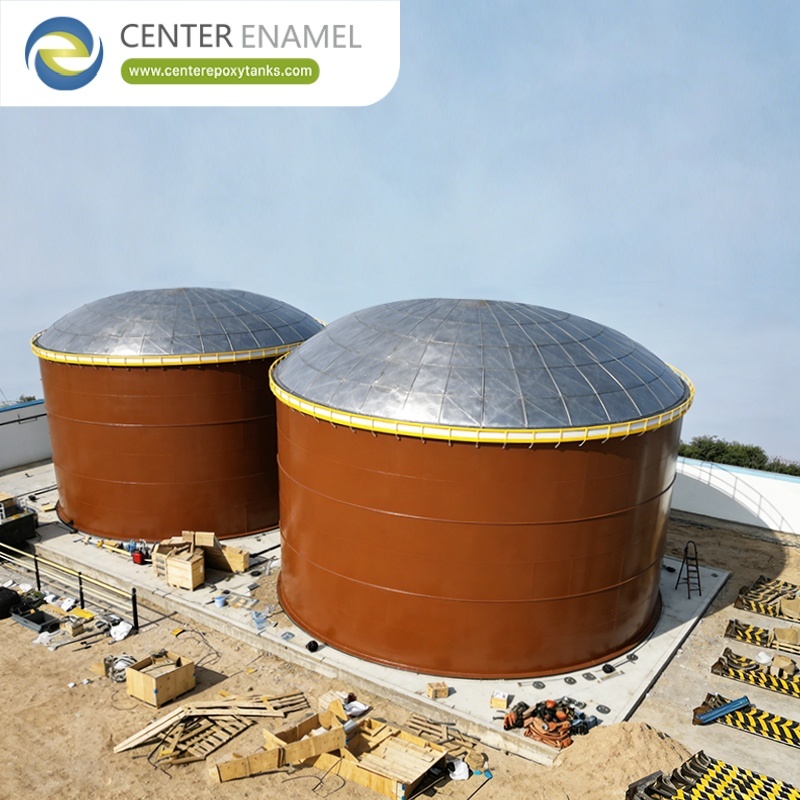

Deze tanks zijn voorzien van een permanent vast dak (vaak een geodetische koepel van aluminium)bovenhet drijvende dek.

• Beste voor:Zeer vluchtige producten of regio's met veel regen/sneeuw.
• Belangrijk voordeel:Het vaste buitendak fungeert als weersscherm en beschermt het drijvende dek tegen UV-straling, neerslag en wind, waardoor de levensduur van de velgafdichtingen drastisch wordt verlengd.

Externe drijvende daktanks (EFRT)

Deze tanks hebben geen vast buitendak; het drijvende dek wordt direct blootgesteld aan de elementen.

• Beste voor:Opslag op grote schaal in droge of gematigde klimaten.
• Belangrijk voordeel:Kosteneffectief voor enorme diameters; Ze vereisen echter complexe, gearticuleerde drainagesystemen om regenwater te verwerken.

3. Technische vergelijking: IFR versus EFR

4. Regelgevende en technische normen

• API650:De primaire standaard (American Petroleum Institute) voor gelaste, bovengrondse opslagtanks.Bijlagen C en Hdefinieer specifiek de vereisten voor drijvende daken, inclusief berekeningen van het drijfvermogen, afdichtingsmaterialen en structurele belastingslimieten.
• Milieumandaten:Moderne ESG-doelstellingen (Environmental, Social, and Governance) maken het gebruik van drijvende daken, met name IFR's, bijna verplicht voor raffinaderijen en terminals om boetes in verband met diffuse VOS-emissies te vermijden.

5. Veelgestelde vragen (FAQ)

Waarom wordt een drijvend dak als ‘veiliger’ beschouwd dan een tank met een vast dak?

Het voornaamste gevaar in opslagtanks is de vorming van een brandbaar damp-luchtmengsel in de kopruimte. Door direct op de vloeistof te rusten, elimineert een drijvend dak de dampruimte volledig, waardoor het risico op brand of explosie aanzienlijk wordt verminderd.

Kan ik een bestaande tank met vast dak ombouwen naar een tank met drijvend dak?

Ja. Dit is een gebruikelijk retrofitproces. Vaak wordt een modulair, aluminium intern drijvend dak geïnstalleerd in de bestaande tankwand. Dit biedt de milieu- en veiligheidsvoordelen van een drijvend dak zonder dat een totale tankvervanging nodig is.

Wat gebeurt er als de velgafdichting defect raakt?

Als een randafdichting defect raakt of verslechtert, begint de tank VOC's in de atmosfeer uit te stoten. Dit is een ernstige overtreding van de regelgeving en een veiligheidsrisico. Regelmatige inspecties (doorgaans jaarlijks) zijn vereist om de integriteit van de afdichtingen te controleren en ervoor te zorgen dat ze voortdurend in contact blijven met de tankwand.

Of u nu kiest tussen een IFR of een EFR, de beslissing hangt af van de volatiliteit van uw product en de lokale klimaatomstandigheden. Voor de meeste moderne terminal- en raffinaderijtoepassingen is deIntern drijvend dak (IFR)heeft de voorkeur vanwege zijn superieure emissiebeheersing en verminderde onderhoudsvereistenExtern drijvend dak (EFR)tanks blijven een kosteneffectieve oplossing voor massale opslag met lage vluchtigheid in gecontroleerde klimaten. Zorg er altijd voor dat uw ontwerp eraan voldoetAPI-650normen voor structurele en veiligheidsnaleving.
