UASB Tank Ontwerp: Het Bouwen van een Upflow Anaerobe Sludge Blanket Reactor

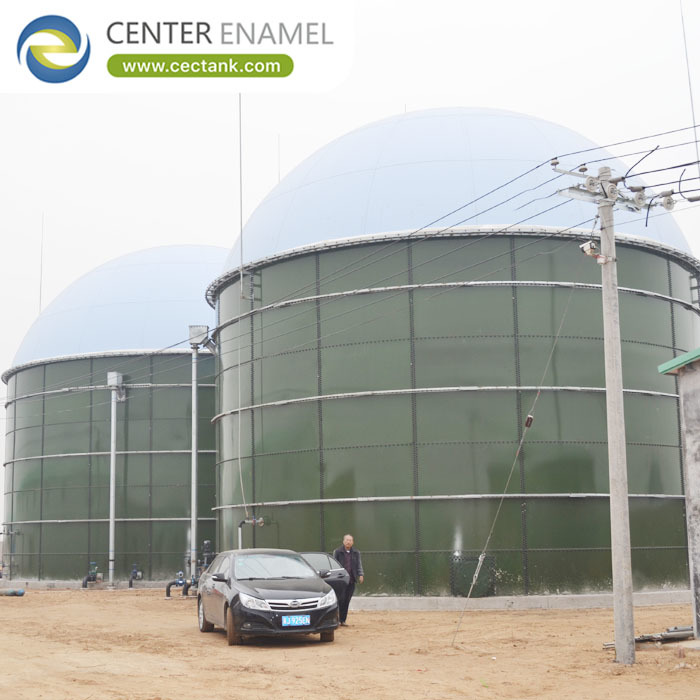

Een UASB tank is een upflow anaerobe sludge blanket reactor die afvalwater met een hoge concentratie zuivert door het omhoog te leiden door een dichte korrelige slibdeken bij 20-35°C. De deken zet organische stoffen om in biogas van 55-65% methaan zonder mechanische menging. Ontworpen door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), voegt een Glass-Fused-to-Steel (GFS) UASB tank een corrosiebestendige, op gaten geteste mantel toe, ontworpen volgens ISO 28765 en AWWA D103-09.

Wat een UASB Tank Is

Een UASB tank is een reactor waarin afvalwater aan de onderkant binnenkomt, met een snelheid van 0,5-1,5 m/u door een korrelige slibdeken stijgt en aan de bovenkant, onder een gas-vaste stofscheider, gezuiverd wordt afgevoerd. Microben in de deken (20-40 g/L) verteren organische stoffen anaeroob, waarbij biogas van 55-65% methaan wordt geproduceerd. De tank zelf is een afgesloten vat, meestal Glass-Fused-to-Steel (GFS), gedimensioneerd voor 6-24 uur hydraulische retentie en een organische belasting van 5-15 kg COD/m³/d.

• Stroming: opwaartse stroming met 0,5-1,5 m/u.
• Slibdeken: 20-40 g/L korrels.
• Gas: 55-65% methaan.
• Belasting: 5-15 kg COD/m³/d.

Belangrijkste Kenmerken, Componenten en Typen

UASB tanks hebben drie zones: een toevoer- en verdeelkop, de slibdeken en een driefasenafscheider die gas, slib en water scheidt. De maten variëren van 20 tot 60.000 m³ als enkele GFS-panelen. Varianten omvatten de externe EGSB voor hogere opwaartse stromingssnelheden en de interne circulatiereactor voor zeer hoge belastingen, maar allemaal zijn ze afhankelijk van een stabiele korrelige deken in plaats van mixers.

• Zones: toevoer, deken, afscheider.
• Maten: 20-60.000 m³ GFS.
• Varianten: EGSB, IC reactor.
• Sleutel: stabiele korrelige deken.

Toepassingen en Bedrijfsomstandigheden

Ze behandelen afvalwater van brouwerijen, zuivel, voedsel, pulp en gemeentelijke afvalwaterzuivering waar de COD hoog is en de alkaliteit voldoende. Installaties kiezen voor UASB wanneer ze een laag energieverbruik en biogaswinning wensen zonder gemotoriseerde menging. Omdat de GFS-mantel bestand is tegen de zure, H2S-rijke omgeving (pH 6,5-7,5), presteert deze beter dan geverfd staal bij continu gebruik en vereist deze geen lassen op locatie.

• Toevoer: brouwerij, zuivel, voedsel, pulp.
• Energie: laag, geen gemotoriseerde menging.
• pH: 6,5-7,5 bereik.
• Mantel: H2S-bestendig GFS.

Technische Overwegingen

Het ontwerp fixeert de opwaartse stroomsnelheid op 0,5-1,5 m/u, de hydraulische retentie op 6-24 uur en de organische belasting op 5-15 kg COD/m³/d, met een temperatuur van 20-35°C. De GFS-mantel wordt berekend volgens ISO 28765 en AWWA D103-09, platen worden gestraald tot Sa 2,5 en getest op gaten met 1500 V. De driefasenafscheider en de toevoerkop moeten zo worden gedimensioneerd dat de slibdeken niet wordt weggespoeld tijdens piekstroming.

• Snelheid: 0,5-1,5 m/u.
• Retentie: 6-24 uur.
• Belasting: 5-15 kg COD/m³/d.
• Mantel: Sa 2,5, 1500 V test.

Voordelen en Beperkingen

UASB tanks winnen energie terug met bijna geen mengkracht en hebben een kleine voetafdruk voor hoge COD. De beperking is gevoeligheid: sulfaat, toxines en schokken in stroming of temperatuur kunnen de korrelige deken wegspoelen, dus voorbehandeling en egalisatie zijn verplicht. Deze grens moet worden ingebouwd, omdat een UASB zonder stabiele korrels simpelweg een dure bezinker wordt.

• Voordeel: energieherstel, kleine voetafdruk.
• Voordeel: geen gemotoriseerde menging.
• Beperking: gevoelig voor schokken.
• Grens: voorbehandelen en egaliseren.

Ontwerpparameters

De onderstaande cijfers zijn de belastingswaarden die een leverancier per UASB tank moet opgeven. Ze stellen een ingenieur in staat om de reactorhydrauliek, de GFS-mantel en de afscheider te bevestigen voordat staal wordt besteld voor anaerobe afvalwaterbehandeling.

Vergelijkings- en Selectiegids

Tegenover gelast staal, beton en glasvezel wint een Glass-Fused-to-Steel (GFS) UASB tank op corrosiebestendigheid en bouwsnelheid voor het bereik van 20-60.000 m³. Gebruik de tabel om het materiaal af te stemmen op de corrosiviteit van de toevoer, de logistiek op locatie en de vereiste levensduur.

Best Practices: Hoe een leverancier te kiezen

Bevestig de COD, alkaliteit en sulfaat van de toevoer voordat u de maat bepaalt; zorg voor egalisatie om schokken op te vangen. Eis de ISO 28765-berekening, de 1500 V gatentest en een coatinglogboek. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) levert tekeningen, NDE-records en inspectiepakketten zodat de reactor de audit doorstaat en zijn coatinggarantie behoudt gedurende 30-50 jaar gebruik.

• Bevestig: COD, alkaliteit, sulfaat.
• Lever: egalisatiebuffer.
• Vereis: ISO 28765 en 1500 V test.
• Pakket: tekeningen plus NDE-records.

Een UASB tank zet afvalwater met een hoge concentratie om in biogas met bijna geen mengkracht, maar alleen als de korrelige deken beschermd is. Specificeer de hydrauliek, de ISO 28765-gekwalificeerde GFS-mantel en het 1500 V inspectiebewijs samen, en de reactor zal 30-50 jaar presteren.

Veelgestelde Vragen (FAQ)

Waar staat UASB voor?

Upflow Anaerobic Sludge Blanket. Afvalwater stijgt door een korrelige slibdeken waar microben organische stoffen omzetten in biogas van 55-65% methaan, zonder mechanische menging.

Welke capaciteit kan een UASB tank bereiken?

Enkele GFS-mantels bestrijken 20-60.000 m³; grotere installaties koppelen meerdere tanks. Het reactortoevoer wordt bepaald door een hydraulische retentie van 6-24 uur.

Welke norm is van toepassing op de tank?

De GFS-mantel is ontworpen volgens ISO 28765 en AWWA D103-09; het procesontwerp volgt lokale afvalwaternormen en de anaerobe reactorhydrauliek.

Waarom GFS kiezen voor UASB?

Het glazuur is bestand tegen de zure, H2S-rijke vloeistof bij pH 6,5-7,5, is getest op gaten met 1500 V en vereist geen lassen op locatie, wat de bouw verkort.

Wat zijn de belangrijkste beperkingen?

Sulfaat, toxines en schokken in stroming of temperatuur kunnen de korrelige deken wegspoelen, dus voorbehandeling en egalisatie zijn verplichte ontwerpelementen.

Kan het worden aangepast?

Ja. De driefasenafscheider, de toevoerkop, het dak en de instrumentatie worden per toevoer en locatie ontworpen, met tekeningen per tank.
