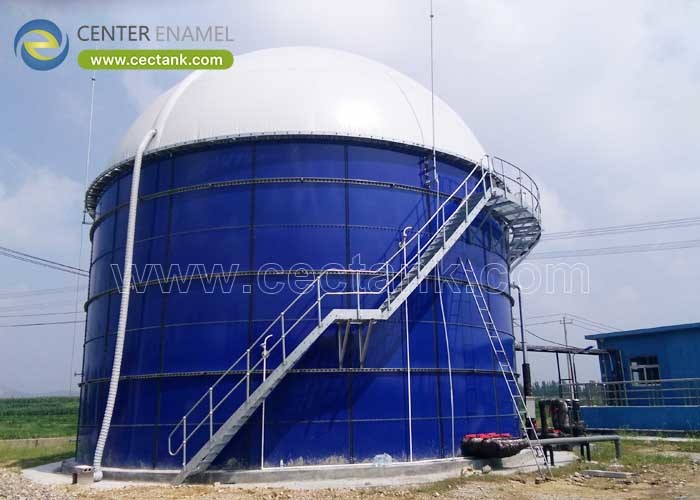

Glas-gefuseerd-staal biomassatanks voor opslag van bio-energie

Een glas dat aan een stalen biomassatank is gesmolten, slaat organische grondstoffen en opgevangen biogas op in één inerte, corrosiebestendige schaal die 30-50 jaar meegaat. Het glasglazuur wordt bij 820-930°C op staal gesmolten, waardoor het beter bestand is tegen de zure biomassaomgeving dan geverfd metaal. Deze geschroefde tanks zijn ontworpen door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) en ontworpen volgens AWWA D103-09 en ISO 28765 voor bio-energie, landbouw en afvalwater.

Wat een op staal gefuseerde biomassatank is

Een glas dat aan een stalen biomassatank is gesmolten, is een met bouten vastgeschroefd stalen vat waarvan de binnenkant wordt beschermd door glasachtig email dat bij 820-930 °C is gesmolten tot platen van meer dan 0,3 mm. Het resultaat is een niet-poreus, inert oppervlak van Glass-Fused-to-Steel (GFS) dat biomassa, percolaatwater en biogas opslaat zonder dat er blaren ontstaan. De capaciteit varieert van 20 tot 60.000 m³ in één enkele tank, en de geschroefde constructie vermijdt laswerk ter plaatse.

• Oppervlak:emaille gesmolten bij 820-930°C.
• Inert:is bestand tegen zure biomassa.
• Bereik:20-60.000 m3 enkelvoudig.
• Bouwen:vastgeschroefd, geen veldlas.

Belangrijkste kenmerken, componenten en typen

Biomassa GFS-tanks zijn er als vergisters met mixers, als gasdichte opslag met dubbelmembraanhouder of als droogvoedersilo’s. De schaal is voorzien van een emaillaag van 0,25-0,40 mm, tijdens de vakantie getest bij 1500 V, terwijl de daken variëren van vaste kegels tot geodetische aluminium koepels. Veelgebruikte combinaties zijn CSTR voor drijfmest en UASB voor hoogwaardig afvalwater, elk afgestemd op de pH-waarde en de vaste stofbelasting van het voer.

• Vergister:met mixers en houder.
• Silo:droge opslag van biomassa.
• Jas:0,25-0,40 mm, 1500 V-test.
• Dak:kegel of geodetische koepel.

Toepassingen en bedrijfsomstandigheden

Ze bedienen biogasinstallaties, boerderijen en voedselverwerkers die mest, gewasresten en organisch afval omzetten in energie. Gemeentelijke locaties gebruiken ze voor slib en percolaat; de agro-industrie gebruikt ze voor graan en voer. Omdat het email bestand is tegen pH 3-11 en 1-14 in speciale kwaliteiten, dekt dezelfde tankfamilie zowel natte vergisting als droge bulkbiomassa op één locatie.

• Biogas:mest en resten.
• Gemeentelijk:slib en percolaat.
• Landbouw:graan en voer.
• pH:3-11, 1-14 speciaal.

Technische overwegingen

De dimensionering stelt de hydraulische retentie in op 20-40 dagen en de temperatuur op 35-38°C voor mesofiele vergisting, met biogas op 55-65% methaan en 5-30 mbar. De behuizing is berekend volgens AWWA D103-09 en ISO 28765, de platen zijn gestraald tot Sa 2,5 en elk paneel is tijdens de vakantie getest op 1500 V. Bij het mengen wordt 5-15 W/m3 gebruikt om de vaste stoffen in suspensie te houden en de gasopbrengst stabiel te houden.

• Behoud:20-40 dagen HST.
• Temperatuur:35-38°C mesofiel.
• Gas:55-65% methaan, 5-30 mbar.
• Mengen:5-15 W/m3.

Voordelen en beperkingen

Het emaille zorgt voor een vrijwel inerte binnenkant die 30 tot 50 jaar langer meegaat dan geverfd staal en versnelt de montage door middel van bouten. Een echte beperking is dat GFS niet geschikt is voor grondstoffen onder pH 5,5, tenzij een correctiestap wordt toegevoegd; deze grens moet worden bevestigd tijdens het procesontwerp, en niet nadat de tank in de grond is geplaatst, anders komt de coatinggarantie in gevaar.

• Voordeel:inert, 30-50 jaar.
• Voordeel:snelle geschroefde constructie.
• Beperking:niet voor pH<5,5 zoals het is.
• Grens:bevestig de pH in het ontwerp.

Ontwerpparameters

De onderstaande cijfers zijn de draagwaarden die een leverancier moet opgeven per Glass-Fused-to-Steel (GFS) biomassatank. Ze laten een ingenieur het schaal-, coating- en verbindingssysteem bevestigen voordat staal wordt besteld voor een biomassa- of biogasplicht.

Vergelijkings- en selectiegids

Tegen gelast staal, beton en glasvezel wint een Glass-Fused-to-Steel (GFS) biomassatank het op het gebied van corrosieweerstand en bouwsnelheid voor het bereik van 20-60.000 m3. Gebruik de tabel om het materiaal af te stemmen op de corrosiviteit, de locatielogistiek en de vereiste levensduur.

Best practices: hoe u een aanbieder kiest

Specificeer vooraf de emaille DFT van 0,25-0,40 mm, de 1500 V-vakantietest en de ISO 28765-berekening. Referenties vereisen van biomassaheffingen met een vergelijkbaar volume en vergelijkbare grondstoffen. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) geeft tekeningen, BDE-records en een inspectiepakket per tank uit, zodat het ontwerp de audit en financieringsbeoordeling overleeft.

• Vraag naar:ISO 28765-berekening.
• Verifiëren:1500 V-test, 0,25-0,40 mm DFT.
• Bevestigen:referentie voor biomassa.
• Pakket:tekeningen plus BDE-records.

Een GFS-biomassatank is een coatingsysteem, een codeberekening en een inspectierecord dat 30-50 jaar meegaat. Kies een aanbieder die het emaillebewijs en de ISO 28765-wiskunde laat zien in plaats van iemand die alleen de laagste prijs belooft voor een kale schaal.

Veelgestelde vragen (FAQ)

Wat is een glas-gefuseerd-op-staal biomassatank?

Het is een vastgeschroefde stalen tank met een binnenkant van glasachtig email, gesmolten bij 820-930°C, waardoor een inert, corrosiebestendig oppervlak ontstaat met capaciteiten van 20 tot 60.000 m3 voor biomassa- en biogasgebruik.

Welke norm is van toepassing op een biomassatank?

De vastgeschroefde schaal is ontworpen volgens AWWA D103-09 en ISO 28765, waarbij de materialen en het lassen worden gecontroleerd onder ISO 9001 en ISO 45001. Bij drinkbaar gebruik wordt NSF/ANSI 61 toegevoegd.

Hoe wordt de emaillaag geverifieerd?

De platen worden vóór verzending gestraald tot Sa 2,5, het emaille wordt gesmolten bij 820-930°C en het afgewerkte oppervlak wordt tijdens de vakantie getest bij 1500 V over elke vierkante meter.

Kan het ook droge biomassa opslaan?

Ja, als afgesloten silo voor graan en voer met een veilig vochtgehalte van 13-15% en een vastgeschroefd conisch dak voor afdichting tegen weersinvloeden.

Welke capaciteit kan één tank bereiken?

Eén GFS-tank heeft een oppervlakte van 20-60.000 m3; Aan grotere biogasverplichtingen wordt voldaan met meerdere tanks in plaats van met één extra grote schaal.

Kan de tank worden aangepast?

Ja. Daktype, mixers, gashouder, sproeiers en isolatie zijn afgestemd op debiet, klimaat en norm, waarbij tekeningen per tank worden uitgegeven.
