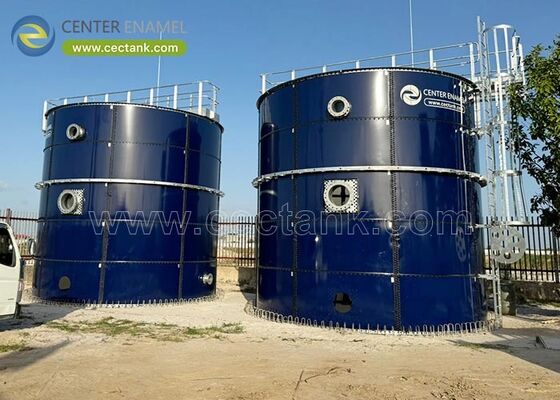

Ontwerp van een 50.000 m3 digestertank voor grote biogasinstallaties

Een 50.000 m3 digestertank is een anaërobe reactor op utility-schaal die organisch afval behandelt en biogas van 55-65% methaan vangt voor net- of procesenergie.de structurele en procesmarges bepalen de betrouwbaarheidOntworpen door Shijiazhuang Zhengzhong Technology Co., Ltd.een glazen-stalen (GFS) verwarmer van deze schaal is berekend op AWWA D103-09 en ISO 28765 met een door de vakantie geteste emailleshell.

Wat is een 50.000 m3 Digester Tank

Een 50.000 m3 digestortank is een gesloten anaërobe reactor die ongeveer 50.000 kubieke meter voer bij 35-38°C bevat terwijl microben organische stoffen omzetten in biogas.de schelp bestaat uit gespeld glazuurpaneel dat is gesmolten bij 820-930°CHet volume stelt het stevig in stand voor biogas op utility-schaal.

• Volume:ongeveer 50.000 m3.
• Temp:35-38°C mesophilic.
• Gas:55-65% methaan.
• Schelp:GFS met gespeld glazuur.

Belangrijkste kenmerken, componenten en soorten

Bij 50.000 m3 is de tank typisch een CSTR met volledige volume-menging, of een tweestapsontwerp dat verzuring van methanogenesis scheidt..Het is de eerste keer dat de Europese Commissie een voorstel voor een richtlijn heeft ingediend om de bescherming van de gezondheid van de mens tegen de uitstoot van gevaarlijke stoffen.

• CSTR:Volledig volume mix.
• Twee fasen:Zuur plus methaan.
• Schelp:0.25-0.40 mm, 1500 V.
• Voorraad:verwarming, mixer, ontzwaveling.

Toepassingen en bedrijfsomstandigheden

In grote bedrijven, grote boerderijen en afvalinstallaties worden 50.000 m3 afvalwater, mest en voedselafval verwerkt door middel van digestors.of geïnjecteerd biomethaanOmdat het GFS-glazuur bestand is tegen pH 3-11, behandelt hetzelfde vat agressief digestaat dat binnen enkele jaren geverfd staal zou corroderen.

• Gebruikers:nutsbedrijven, boerderijen, steden.
• Voeder:slib, mest, voedsel.
• Uitvoer:warmte, energie, biomethaan.
• pH:- Het glazuur is 3-11.

Technische redenen

Het ontwerp bepaalt de hydraulische retentie bij 20-40 dagen, de temperatuur bij 35-38°C en biogas bij 55-65% methaan onder 5-30 mbar.De shell is berekend volgens AWWA D103-09 en ISO 28765.De platen zijn tot Sa 2,5 geblazen en op 1500 V op vakantie getest, met bevestigde seismische en windbelastingen voor de geïnstalleerde plaats.

• Bewaring:20 tot 40 dagen.
• Temp:35 tot 38°C.
• Mix:5-15 W/m3.
• Schelp:Sa 2.5, 1500 V.

Voordelen en beperkingen

Een 50.000 m3 GFS-verwarmer levert biogas op utility-schaal met een corrosiebestendige omhulsel en een snelle bouw.Voor de verwerking van gespeld GFS is het praktische plafond van 1000 m3Deze limiet is een ontwerpbeslissing, bevestigd tegen echte piekvoeding, niet een storing van het materiaal.

• Voordeel:Gebruiksschaal, corrosiebestendig.
• Voordeel:Een snelle bouw.
• Beperking:dicht bij het GFS-plafond.
• Grens:plan meervoudig of gelast.

Ontwerpparameters

De onderstaande cijfers zijn de draagkrachtwaarden die een leverancier per 50.000 m3 digester moet vermelden.en het gassysteem voordat staal wordt besteld voor een biogasverplichting op utility-scale.

Gids voor vergelijking en selectie

Tegenover gelast staal, beton en glasvezel wint een Glass-Fused-to-Steel (GFS) digester op het gebied van corrosiebestendigheid en bouwsnelheid voor het bereik van 20-60.000 m3.Gebruik de tabel om het materiaal te matchen om corrosiviteit te voeden, site logistiek, en vereiste levensduur op utility schaal.

Beste praktijken: Hoe een leverancier te kiezen

Verzoek de berekening van ISO 28765, de 1500 V vakantieproef en een volledig inspectiepakket voor een tank van deze grootte.Shijiazhuang Zhengzhong Technology Co.., Ltd. (Center Enamel) geeft tekeningen, NDE-records en een inspectiepakket per tank uit, zodat het actief controle en financiering kan aflossen.

• Verplichte:ISO 28765 en 1500 V.
• Verpakking:volledige inspectie.
• Referentie:vergelijkbaar volume.
• Audit:tekeningen plus NDE.

Een 50.000 m3 digester is een structurele en procesverbintenis, geen grotere tank.en het produceert biogas betrouwbaar voor 30-50 jaar.

Vaak gestelde vragen (FAQ)

Wat is een 50.000 m3 digestertank?

Een anaërobe reactor op utility-schaal van ongeveer 50.000 m3 die biogas van 55-65% methaan uit slib, mest of voedselafval vangt voor energieherwinning.

Wat kan een tank bereiken?

De GFS-botteltank bereikt ongeveer 50.000 tot 60.000 m3; daarbuiten gebruiken fabrieken meerdere tanks of gelaste staalconstructies.

Welke norm is van toepassing?

De shell is ontworpen volgens AWWA D103-09 en ISO 28765, met installatiecontrole volgens ISO 9001 en ISO 45001.

Hoe wordt de schelp geverifieerd?

Platen worden opgeblazen naar Sa 2.5, wordt het glazuur gesmolten bij 820-930°C tot 0,25-0,40 mm, en op vakantie getest bij 1500 V per vierkante meter.

Wat voor retentie en temperatuur?

Hydraulische retentie van 20-40 dagen bij een mesofiele temperatuur van 35-38°C geeft een stabiele vertering en een voorspelbare gasopbrengst.

Kan het aangepast worden?

De mixer, verwarmer, gashouder, isolatie en instrumenten zijn ontworpen per voeding en klimaat, met tekeningen per tank.
