Opslagtanks: Afmetingen en materiaalkeuze voor grote volumes

Opslagtanks: Afmetingen en materiaalkeuze voor grote volumes

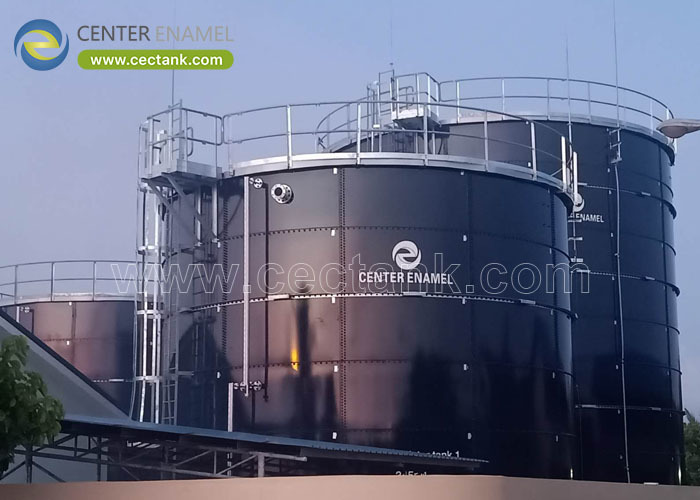

Een opslagtank voor bulkproducten slaat grote hoeveelheden vloeibaar of droog product op één locatie op, doorgaans 1.000 tot 60.000 m3 voor vloeistoffen en tot 20.000 m3 voor droge bulk. Materiaalkeuze bepaalt corrosiebestendigheid en bouwsnelheid. Ontworpen door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), combineren geschroefde Glas-Gefuseerd-Staal (GFS) tanks een 30-50 jaar inert omhulsel met snelle, lasvrije montage voor bulktoepassingen.

Wat is een opslagtank voor bulkproducten

Een opslagtank voor bulkproducten is een vat dat is gebouwd om een grote, vaak continue voorraad vloeibaar of korrelig product op één locatie op te slaan. Vloeistoffen gebruiken stalen of betonnen omhulsels van 1.000 tot 150.000 m3; droge bulk gebruikt silo's tot 20.000 m3. De bepalende behoefte is volume per dollar en per bouwdag, dus het omhulselmateriaal, de coating en de fundering worden gekozen op basis van doorvoer in plaats van uiterlijk.

• Vloeistof: 1.000-150.000 m3.
• Droog: silo's tot 20.000 m3.
• Drijver: volume per dollar.
• Drijver: bouwdagen, niet uiterlijk.

Belangrijkste kenmerken, componenten en typen

Vier families domineren. Geschroefde GFS-tanks smelten email op 820-930°C voor een inert oppervlak van 30-50 jaar. Gelaste stalen tanks bereiken 150.000 m3, maar vereisen langer werk op locatie. Betonnen tanks worden gegoten voor permanente toepassingen. FRP is geschikt voor kleine, nette chemische tanks onder de 5.000 m3. Geschroefde systemen worden plat verpakt verzonden en in weken gemonteerd, wat belangrijk is voor bulkprojecten met een planning.

• GFS: inert, geschroefd, snel.
• Gelast: tot 150.000 m3.
• Beton: permanent civiel.
• FRP: kleine chemische.

Toepassingen en bedrijfsomstandigheden

Bulk tanks worden gebruikt door waterleidingbedrijven, landbouw, mijnbouw en industrie voor het opslaan van water, slib, graan, chemicaliën en procesvloeistoffen. Een fabriek die corrosief proceswater opslaat, profiteert van het GFS-email; een terminal die 150.000 m3 nodig heeft, kiest voor gelast; een boerderij slaat graan op in een afgesloten silo. De chemie en het volume van de toepassing bepalen de juiste familie, niet een generiek label voor grote tanks.

• Nutsvoorziening: water en slib.
• Mijnbouw: corrosief proceswater.
• Terminal: zeer grote gelaste.
• Boerderij: afgesloten graansilo.

Technische overwegingen

Afmetingen beginnen bij dagelijkse doorvoer en omlooptijd, vervolgens wordt de plaatdikte van het omhulsel ingesteld op 6-40 mm voor de hydrostatische druk en een coating DFT van 0,25-0,45 mm. Elke vierkante meter wordt getest op gaten met 1500 V, verbindingen gebruiken bouten van graad 8.8, en het omhulsel wordt berekend volgens AWWA D103-09 en ISO 28765. Fundering en seismische of windbelastingen worden bevestigd voor de geïnstalleerde locatie voordat staal wordt besteld.

• Plaat: 6-40 mm druk.
• Coating: 0,25-0,45 mm DFT.
• Test: 1500 V per m2.
• Norm: AWWA D103-09, ISO 28765.

Voordelen en beperkingen

Bulk GFS-tanks bieden corrosiebestendigheid en snelle montage gedurende 30-50 jaar bij volumes tot 60.000 m3. De beperking is dat een enkel geschroefd omhulsel niet de juiste keuze is boven ongeveer 60.000 m3; zeer grote toepassingen worden opgesplitst in meerdere tanks of overgeschakeld op gelast staal. Kopers moeten het volumeplafond verifiëren tegen hun werkelijke piekvoorraad voordat ze specificeren.

• Voordeel: corrosiebestendig, snel.
• Voordeel: 30-50 jaar levensduur.
• Beperking: plafond ~60.000 m3.
• Grens: bevestig werkelijke piek.

Ontwerpparameters

De onderstaande cijfers zijn de belastbare waarden die een leverancier per bulk tank moet opgeven. Ze stellen een ingenieur in staat om het omhulsel, de coating en het verbindingssysteem te bevestigen voordat staal wordt besteld voor een opslagtoepassing met een hoog volume.

Vergelijkings- en selectiegids

Vergeleken met gelast staal, beton en glasvezel, wint een Glas-Gefuseerd-Staal (GFS) tank op het gebied van corrosiebestendigheid en bouwsnelheid voor het bereik van 20-60.000 m3. Gebruik de tabel om het materiaal af te stemmen op productcorrosiviteit, logistiek op locatie en vereiste levensduur voor opslagtanks voor bulkproducten.

Best Practices: Hoe te kiezen

Stem de familie af op chemie en volume, eis vervolgens de ISO 28765 berekening, een 1500 V gaten-testrapport en een coatinglogboek. Vraag om referenties van vergelijkbare bulktoepassingen. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) verstrekt tekeningen, NDE-records en inspectiepakketten, zodat de tank vanaf dag één bankwaardig en vergunningsklaar is.

• Afstemmen: chemie en volume.
• Vereisen: ISO 28765 en 1500 V test.
• Vragen: vergelijkbare referentie.
• Krijgen: inspectiepakket.

Bulkopslag is een probleem van volume, chemie en planning. Kies het materiaal dat bij alle drie past, eis het bewijs van coating en norm, en de tank levert 30-50 jaar ononderbroken dienst.

Veelgestelde vragen (FAQ)

Wat is een opslagtank voor bulkproducten?

Een groot vat - 1.000 tot 150.000 m3 voor vloeistoffen en tot 20.000 m3 voor droge bulk - gebouwd om een continue voorraad op één locatie op te slaan voor water, slib, graan of chemicaliën.

Welk materiaal is het beste voor bulk?

GFS is geschikt voor corrosieve of modulaire toepassingen, gelast voor volumes boven 60.000 m3, beton voor permanente civiele werken, en FRP voor kleine, nette chemische tanks onder de 5.000 m3.

Hoe groot kan één tank zijn?

Een enkele GFS-tank bereikt 60.000 m3; gelast staal bereikt 150.000 m3; grotere toepassingen worden opgesplitst in meerdere tanks of overgeschakeld op gelaste constructie.

Welke normen zijn van toepassing?

Het geschroefde omhulsel is ontworpen volgens AWWA D103-09 en ISO 28765, met fabriekscontrole onder ISO 9001 en ISO 45001; drinkwater toepassingen voegen NSF/ANSI 61 toe.

Hoe wordt de kwaliteit geverifieerd?

Staal wordt gestraald tot Sa 2.5, de coating wordt aangebracht tot 0,25-0,45 mm DFT, en het oppervlak wordt getest op gaten met 1500 V per vierkante meter.

Kunnen bulk tanks worden aangepast?

Ja. Capaciteit, dak, coatinggraad, fittingen en isolatie worden per toepassing en locatie ontworpen, gecertificeerd met een inspectiepakket.
