Biogas Opslagtank: Dakopslag of een Aparte Houder?

Biogasinstallaties produceren continu en verbruiken in stappen. Een vergister stopt niet met produceren omdat de motor wordt onderhouden, en een ketel wacht niet op een pauze in de productie. Ergens daartussenin heeft de installatie een plek nodig om gas op te slaan. Die plek is de enige beslissing die het meest van invloed is op hoe vergevingsgezind de installatie is om te bedienen, en deze wordt meestal laat in het ontwerp vastgesteld, nadat de grootte van de vergister al is bepaald.

Er zijn twee families van antwoorden, en ze gedragen zich heel verschillend. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) levert beide configuraties, en de keuze hangt minder af van het gasvolume dan van hoe de installatie van plan is te draaien: of de buffer aan de reactor is bevestigd of onafhankelijk daarvan.

1. Wat zijn de opties voor het opslaan van biogas?

Gas kan worden opgeslagen in een membraan dat bovenop de vergister zelf is gemonteerd, in een aparte speciaal gebouwde houder, of als een geïntegreerd dubbelmembraandak op een opslagtank. Elk geeft de installatie verschillende operationele vrijheid.

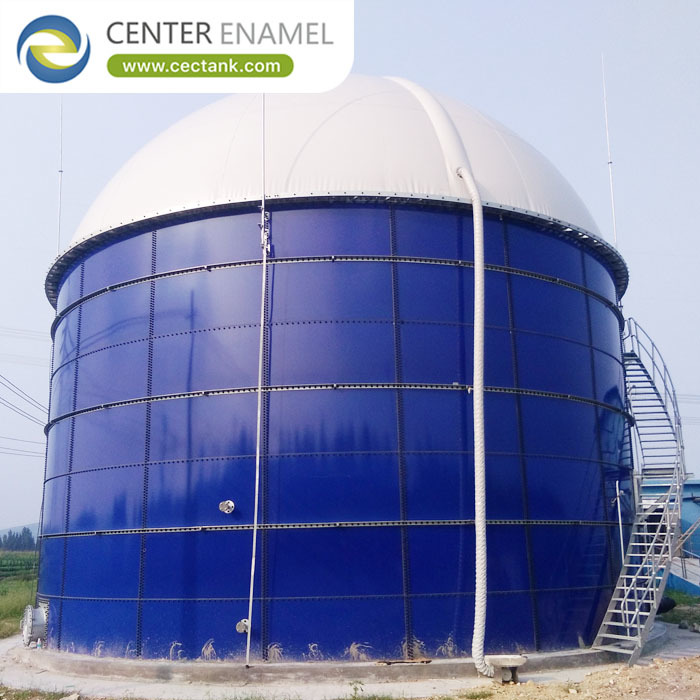

• Dakopslag: Een dubbelmembraandak op de vergister biedt een integrale gasruimte. Het is compact en economisch, maar de buffer is gekoppeld aan het vat dat het gas produceert.
• Aparte Gasopslaghouder: Een speciale houder ontkoppelt opslag van productie. De vergister kan op een stabiel niveau draaien terwijl de houder de mismatch absorbeert, en de houder kan onafhankelijk worden onderhouden.
• Rijg versus Membraan: Stijve houders zijn robuust en weerbestendig; membraan houders zijn lichter, goedkoper voor een bepaald volume, en hebben geen glijdende afdichting om te onderhouden.
• Meerdere Kleinere Eenheden: Verschillende eenheden bieden redundantie. Het verliezen van één houder voor onderhoud verwijdert niet de volledige buffer van de installatie, wat vaak de extra leidingen waard is.
• Onder Druk Opslaan: Waar het downstream proces hogere druk accepteert, kan het opslagvolume worden verminderd - maar elke drukverhoging verhoogt de classificatie en de veiligheidseisen.

2. Welke druk heeft het systeem daadwerkelijk?

Biogasopslag is ontworpen voor lage druk, typisch in het lage millibarbereik. Die beperking vormt al het andere: omdat de druk niet naar believen kan worden verhoogd, is volume de enige manier om opgeslagen energie te verhogen, en kleine drukverschillen zijn belangrijk.

• Operationeel Bereik: Membraan houders werken meestal tussen ongeveer 5 en 30 mbar. De bruikbare buffer is het gas dat zich tussen de lage en hoge instelpunten bevindt, niet het geometrische volume.
• Bruikbaar versus Geometrisch Volume: Een houder die niet onder het lage instelpunt kan worden geleegd, slaat minder op dan de nominale waarde. Vraag naar het bruikbare cijfer bij het operationele drukbereik.
• Drukregeling: De gasdruk wordt beheerd door de externe luchtsteun van het membraan of door de bewegende afdichting van een stijve houder, met een regelbereik ingesteld om zowel de houder als de upstream afdichtingen te beschermen.
• Upstream Bescherming: Vergisterdakafdichtingen en waterafscheiders zijn gevoelig voor tegendruk. Het drukbereik van de houder moet onder de limieten van alles wat erop is aangesloten liggen.
• Downstream Vereisten: Motoren, ketels en opwerkingsinstallaties hebben elk hun eigen inlaatdrukvereiste en tolerantie, en de opslagdruk moet binnen al deze vallen.

3. Welke veiligheids- en regelvoorzieningen zijn vereist?

Het opslaan van brandbaar gas onder lage druk is veilig wanneer de opstelling correct is en onvergeeflijk wanneer dat niet het geval is. De veiligheidsvoorzieningen zijn geen optionele accessoires; zij maken een lagedruk gassysteem werkbaar.

• Vlamdemping: Vlamdempers op ontluchtingen en op de gasleiding naar verbruikende apparatuur voorkomen dat een terugslag de opgeslagen hoeveelheid bereikt.
• Over- en Onderdrukbeveiliging: Een waterafdichting of overdrukinrichting beschermt tegen overdruk; een vacuümbreker beschermt tegen instorting wanneer gas sneller wordt afgezogen dan het wordt geproduceerd.
• Ontluchting en Rookkanaal Opstelling: Nood- en onderhoudsontluchting moet naar een veilige locatie worden afgevoerd, waarbij de routing wordt beschouwd als onderdeel van de gevaarlijke gebiedsindeling van de locatie.
• Gasbewaking: Detectie van methaan en waterstofsulfide, plus niveau- en drukindicatie, geven de operator de informatie die nodig is om te handelen voordat een limiet wordt bereikt.
• Classificatie Gevaarlijk Gebied: De installatie wordt geclassificeerd en de apparatuur dienovereenkomstig gespecificeerd. Dit moet tijdens het ontwerp worden vastgesteld, omdat het van invloed is op elk elektrisch onderdeel van het pakket.

Technische Borging en Projectondersteuning

Elke tank geleverd door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) is ontworpen volgens AWWA D103-09 en EN 1090 met eindige elementenverificatie van schaal-, dak- en nozzlebelastingen, gefuseerd op 820-930°C onder ISO 9001 en ISO 45001 controle, holiday getest op 1500 V over honderd procent van het oppervlak, en geassembleerd met Grade 8.8 bouten en door de fabrikant gecertificeerd afdichtingsmiddel. Biogasopslag wordt geleverd als een compleet pakket: glas-geëmailleerde stalen schaal met een geïntegreerd dubbelmembraandak of een speciale houder, gasdichte constructie holiday getest op 1500 V, drukregeling en veiligheidsvoorzieningen afgestemd op het systeem, vlamdempers en vacuümbeveiliging, gasbewaking en instrumentatie, en documentatie met betrekking tot de classificatie van gevaarlijke gebieden en de inbedrijfstellingsprocedure.

Veelgestelde Vragen (FAQ)

Moet biogas worden opgeslagen op het dak van de vergister of in een aparte houder?

Dakopslag is compact en economisch en werkt goed waar de productie- en consumptieprofielen nauw op elkaar zijn afgestemd. Een aparte houder is de betere keuze waar de installatie operationele vrijheid nodig heeft - stabiel vergisterniveau, onderhoud zonder stilstand, of redundantie door meerdere eenheden.

Hoeveel bruikbare opslag geeft het nominale volume daadwerkelijk?

Minder dan het geometrische cijfer, omdat de houder niet onder het lage drukinstelpunt kan worden geleegd. Vraag de leverancier naar het bruikbare volume bij het gespecificeerde operationele drukbereik in plaats van nominale volumes te vergelijken, die verschillend worden gemeten tussen ontwerpen.

Welke veiligheidsvoorzieningen zijn nodig op een biogasopslagtank?

Vlamdemping op ontluchtingen en gasleidingen, overdrukbeveiliging via een waterafdichting of overdrukinrichting, vacuümbeveiliging tegen instorting tijdens snelle aftapping, veilige ontluchtingsrouting, gasdetectie, en druk- en niveau-indicatie - allemaal gespecificeerd binnen een classificatie van gevaarlijke gebieden die tijdens het ontwerp is overeengekomen.

Kan een biogasopslagtank worden geconfigureerd voor onze installatie?

Ja. Configuratie, bruikbaar volume, operationeel drukbereik, aantal eenheden, coatingkwaliteit, veiligheidsvoorzieningen, instrumentatie en regelfilosofie worden allemaal ingesteld op basis van het productie- en consumptieprofiel van de installatie, de vereisten van de downstreamapparatuur en de veiligheidsclassificatie van de locatie.
