Frac Sand Tanks: Waar Slijtage, Niet Corrosie, de Ontwerpkeuzes Bepaalt

De meeste tankspecificaties worden opgesteld tegen corrosie, omdat in de meeste toepassingen corrosie uiteindelijk de overhand krijgt. Frac zand draait dit om. Kwarts proppant is harder dan bijna elke coating of staaloppervlak waarmee het in aanraking komt, het wordt opgeslagen en verplaatst in grote tonnages, en de bulkdichtheid is hoog genoeg om de structuur een serieuze berekening te maken. Een tank die alleen op corrosielogica is ontworpen, zal structureel adequaat zijn en versleten zijn op de plaatsen waar materiaal daadwerkelijk beweegt.

Het eerlijke startpunt is een hardheidsvergelijking: kwarts zit rond de 7 op de schaal van Mohs, terwijl een gebakken glasachtig emaille oppervlak rond de 6,0 zit. Dat enkele feit zou de specificatie moeten bepalen. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) levert zowel droge proppant silo's als slurry tanks, en ontwerpt deze rond slijtagebeheer in plaats van rond een coatingclaim.

Drie eigenschappen onderscheiden de taak: hardheid, dichtheid en de manier waarop het materiaal beweegt tijdens het lossen. Elk van hen stuwt het ontwerp in een richting waar een vloeistoftank nooit naartoe hoeft.

• Hardheid: Kwarts proppant is ongeveer 7 op de schaal van Mohs, harder dan staalschil en harder dan een gebakken glasachtig oppervlak. Alles waar het zand langs glijdt, zal slijten.
• Bulk Dichtheid: Droog frac zand is ruwweg 1,5 tot 1,7 ton per kubieke meter, meerdere keren de dichtheid van water. Schaalcompressie, trechterbelastingen en de fundering weerspiegelen dat allemaal.
• Abrasief Glijden: Slijtage concentreert zich waar materiaal langs een wand glijdt - in de trechter, bij de uitlaat, en langs elk oppervlak dat het afvoerpad kruist.
• Brugvorming en Ratholing: Zand kan over een uitlaat bogen of een stabiel centraal kanaal vormen, beide stoppen de afvoer en verleiden operators om methoden te gebruiken die het vat beschadigen.
• Vocht en Klontvorming: Nat zand klontert en bevriest. Vochtig proppant in een koud klimaat stopt met stromen, en de oplossingen die operators zoeken, zijn zelden zacht voor de tank.

Slijtage is mechanisch en wordt bepaald door snelheid, hoek en de afstand die materiaal aflegt. Corrosiebescherming pakt dit niet aan, daarom moeten de twee apart worden gespecificeerd.

• Glijdende Slijtage in de Trechter: Naarmate materiaal naar de uitlaat convergeert, glijdt het langs de kegel. Slijtage volgt het glijdende pad in plaats van zich gelijkmatig te verspreiden.
• Impact bij de Inlaat: Binnenkomend materiaal raakt een oppervlak met snelheid. Gerichte inlaten en opofferbare slijtplaten vangen de impact op waar deze goedkoop te vervangen is.
• Uitlaat- en Klep-erosie: De hoogste snelheden in het hele vat komen voor bij de uitlaat. Dit is waar de slijtage het snelst is en waar vervangbare componenten zichzelf terugverdienen.
• Afgelegde Afstand: Slijtage is cumulatief langs het pad. Een afvoerregeling die de afstand die materiaal over een oppervlak aflegt vermindert, vermindert de slijtage proportioneel.
• Natte versus Droge Toepassing: Slurry verandert het mechanisme - corrosie en slijtage combineren, en de draagvloeistof kan beide versnellen. Natte en droge opslag mogen geen specificatie delen.

Aangezien het zand harder is dan elk beschikbaar oppervlak, is de strategie om de mechanica te beheren in plaats van het materiaal te overleven. Dat betekent het verminderen van het glijden, het concentreren van slijtage op vervangbare onderdelen, en het ontwerpen van de structuur voor de werkelijke dichtheid.

• Massastroom Geometrie: Steilere kegelhoeken en gladde wandoppervlakken bevorderen massastroom in plaats van trechterstroom, wat de glijdende afstand vermindert en stabiele ratholes vermijdt.
• Vervangbare Slijtage-elementen: Concentreer slijtage bij de inlaat, in de trechter en bij de uitlaat op componenten die ontworpen zijn om vervangen te worden, in plaats van op de structurele schaal.
• Uitlaatafmetingen en Stroomhulpmiddelen: Dimensionering van de uitlaat op basis van de stromingseigenschappen van het materiaal en het leveren van correct ontworpen stroomhulpmiddelen. Operators die hun toevlucht nemen tot hamers en vibrators is een ontwerpfout.
• Structureel Ontwerp voor Dichtheid: Schaalcompressie, de verbinding tussen trechter en schaal, en het funderingsontwerp volgen allemaal uit de bulkdichtheid. Een aanname gebaseerd op water zal hier ernstig fout zijn.
• Coating in Context: Een gebakken glasachtig oppervlak weerstaat de corrosiekant van natte toepassingen en is veel harder dan verf, maar kwarts is nog harder. Gebruik het voor corrosie en reinigbaarheid, en beheer slijtage mechanisch.

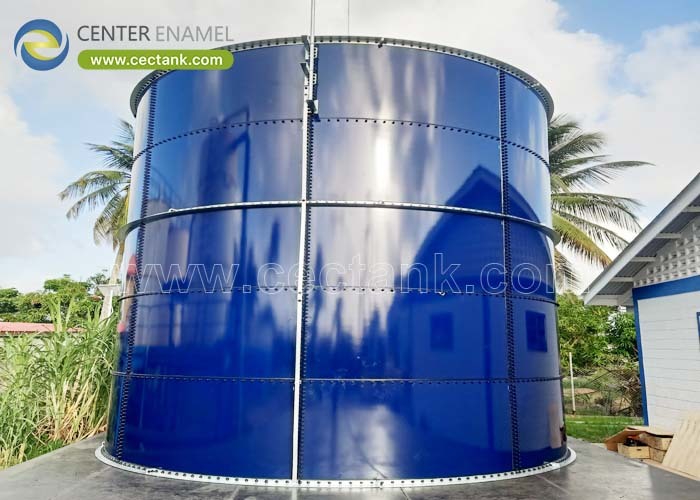

Elke tank geleverd door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) is ontworpen volgens AWWA D103-09 en EN 1090 met eindige elementenverificatie van schaal-, dak- en nozzlebelastingen, gefuseerd op 820-930°C onder ISO 9001 en ISO 45001 controle, holiday getest op 1500 V over honderd procent van het oppervlak, en geassembleerd met Grade 8.8 bouten en door de fabrikant gecertificeerd afdichtingsmiddel. Proppant tanks zijn ontworpen voor de werkelijke bulkdichtheid, met massastroom trechter geometrie, gerichte inlaten en vervangbare slijtage-elementen bij de impact- en uitlaatzones, glas-gefuseerd-op-staal oppervlakken voor corrosiebestendigheid en reinigbaarheid bij natte toepassingen, uitlaat- en stroomvoorziening gedimensioneerd naar de stromingseigenschappen van het materiaal, structureel ontwerp voor de werkelijke schaalcompressie en funderingsbelasting, en documentatie die de structurele berekening en de slijtagebeheerregeling dekt.

Het zit rond de 6,0 op de schaal van Mohs, wat het veel harder maakt dan verf en uitstekend voor corrosiebestendigheid en reinigbaarheid - maar kwarts proppant is ongeveer 7. Voor droog zand met aanzienlijk glijden, is de juiste aanpak om slijtage mechanisch te beheren door middel van massastroom geometrie en vervangbare slijtage-elementen, en om de coating te gebruiken voor de corrosiekant van natte toepassingen.

Meestal brugvorming over de uitlaat, ratholing, of klontvorming door vocht. Alle drie zijn stromingseigenschapproblemen die in de ontwerpfase worden opgelost door de trechterhoek, de uitlaatafmetingen en het wandoppervlak, en door het materiaal droog te houden. Het gebruik van vibrators en slagwerktuigen beschadigt het vat en is een teken dat de geometrie niet voor het materiaal is ontworpen.

Slurry combineert slijtage met corrosie, omdat de draagvloeistof en de vaste stoffen samenwerken, en de structuur een ander belastingspatroon draagt. Droge opslag wordt gedomineerd door slijtage en stromingsgedrag. De twee toepassingen mogen geen enkele specificatie delen, ook al is het materiaal hetzelfde.

Ja. Capaciteit, trechtergeometrie en hoek, uitlaatafmetingen, inlaatregeling, voorziening van slijtage-elementen, coating of materiaal voor natte of droge toepassingen, structureel ontwerp voor de werkelijke bulkdichtheid, funderingsvereisten, stofbeheersing en toegang worden allemaal geconfigureerd naar de proppant specificatie en de locatie.
