Tank Pontoon Drijvend dak met hoge corrosiebestendigheid, zelfdragend ruimteframe en 30-100m diameter

In de moderne midstreamlogistiek, raffinaderijterminalactiviteiten en de opslag van vloeibare chemicaliën in bulk is het minimaliseren van productverlies door verdamping en tegelijkertijd het garanderen van de operationele veiligheid van cruciaal belang. Voor zeer vluchtige organische vloeistoffen zoals vliegtuigbrandstoffen, motorbenzine en lichte ruwe oliën hebben conventionele opslagtanks met een vast dak last van continue staande en werkende dampemissies.

Om deze verliezen te beperken en te voldoen aan de mondiale kaders voor schone lucht, zijn drijvende daken van tankpontons een basisnorm in de sector geworden. Of het nu is geconfigureerd als een extern drijvend dak (EFR) met open bovenkant of is gecombineerd in een vaste afdekking als een intern drijvend dak (IFR), het pontondek biedt een geoptimaliseerde combinatie van kosteneffectieve fabricage, hoge structurele integriteit en uitzonderlijk reservedrijfvermogen.

Een drijvend dak van een tankponton is een dynamische insluitingsafdekking die is ontworpen om verticaal te stijgen en dalen in een cilindrische opslagtankomhulling als directe reactie op fluctuaties in het vloeistofniveau. De structurele architectuur bestaat uit een perifere ring van gecompartimenteerde, waterdichte holle kamers (pontons) die voor primair drijfvermogen zorgen, rondom een ​​gecentraliseerd, enkellaags plaatstaaldek (huid).

Door direct op of direct boven het vloeistofoppervlak te rusten, sluit het drijvende pontondak het overgrote deel van het lucht-productgrensvlak af. Deze compressie van de dampruimte houdt vluchtige stoffen in hun vloeibare fase, waardoor de uitstoot van vluchtige organische stoffen (VOS) met wel 95% tot 98% wordt onderdrukt in vergelijking met tanks met een vast dak zonder zwevende dekken.

De buitenring van het drijvende dak is verdeeld in onafhankelijke, afgesloten pontoncompartimenten. Dit gesegmenteerde technische ontwerp biedt een essentieel veiligheidsmechanisme: als een plaatselijke mechanische impact één of twee compartimenten doorboort, behouden de resterende afgedichte pontons voldoende reservedrijfvermogen om het dak stabiel, vlak en functioneel te houden. In strikte overeenstemming met de mondiale ontwerpcodes zijn de pontons ontworpen om 100% reservedrijfvermogen te bieden onder maximale ontwerpbelastingen, inclusief het gewicht van opgehoopt water of plaatselijke wrijvingskrachten van de afdichtingen.

De perimeterruimte tussen de buitenrand van het drijvende dak en de interne tankwand (bekend als de ringvormige ruimte) vertegenwoordigt het primaire pad voor potentiële dampontsnapping. Pontondaken maken gebruik van een meerlaagse afdichtingsstrategie om de insluiting te behouden:

• Primaire afdichtingen:Direct gemonteerd langs de vloeistofleiding, met behulp van veerbelaste mechanische schoenen (metalen platen plat tegen de schaal gedrukt) of met vloeistof gevulde/elastomeerschuim-veerkrachtige boomstammen.
• Secundaire afdichtingen:Wordt direct boven de primaire afdichting geïnstalleerd en functioneert als een zeer flexibel wisserblad (doorgaans vervaardigd uit polyurethaan, Viton of Buna-N) om de tankwand schoon te vegen tijdens verticale doorvoer en de resterende dampfilm op te vangen.

Om veilige reiniging, tankinspectie en onderhoudswerkzaamheden mogelijk te maken, is het pontondak uitgerust met verstelbare structurele steunpoten. Deze poten ondersteunen het dak op een bepaalde hoogte (doorgaans 1,8 tot 2,0 meter) boven de tankvloer wanneer de tank volledig leeg is. Bovendien is het dak voorzien van gespecialiseerde penetratiemouwen, flexibele beenlaarzen en ruitenwissers om interne structuren zoals kolommen, monsterputten en geleidepalen af ​​te dichten.

Een belangrijke technische beperking bij het inzetten van een intern drijvend pontondak in een traditionele koolstofstalen tank met vast dak is de vereiste voor interne verticale steunkolommen. Deze structurele pijlers moeten rechtstreeks door het drijvende dek dringen, waarbij talrijke penetratieputten worden toegevoegd die de emissiepaden vergroten, overheadkosten voor onderhoud toevoegen en potentiële bindingsrisico's voor het drijvende dak tijdens verticale verplaatsingen met zich meebrengen.

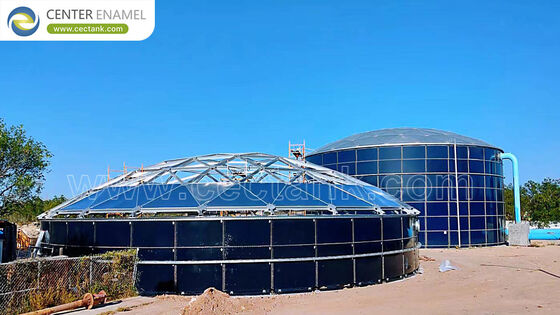

Om de terminalefficiëntie te optimaliseren, combineren moderne infrastructuurontwikkelaars het interne drijvende pontondak met een zelfdragend aluminium geodetisch koepeldak als buitenste vaste afdekking. Omdat een geodetische koepel van aluminium fungeert als een ruimteframe met een vrije overspanning, elimineert het volledig de noodzaak voor interne verticale steunpilaren. Hierdoor kan het interne pontondek stijgen en dalen door een ononderbroken intern volume, waardoor de structurele penetratiepunten worden verminderd, de installatiekosten ter plaatse worden geminimaliseerd en de efficiëntie van de dampbeheersing wordt gemaximaliseerd.

Om te voldoen aan strikte civieltechnische beoordelingen, audits van de luchtkwaliteit te doorstaan ​​en internationale aanbestedingsschermen duidelijk te maken, worden hoogwaardige drijvende daken berekend en vervaardigd in strikte overeenstemming met de mondiale ontwerpcodes:

• API Standaard 650 Bijlage H:De definitieve internationale norm voor interne drijvende daken, die nauwkeurige materiaalselectiecriteria, berekeningsparameters voor het drijfvermogen en testprotocollen voor pontonachtige dekken voorschrijft.
• API Standaard 650 Bijlage C:De geldende regelgevingscode voor externe drijvende daken, die structurele ontwerpconfiguraties, pontonafmetingen en berekeningen van wind- en regenbelasting reguleert.
• AWWA D103:De benchmarkstandaard voor in de fabriek gecoate, vastgeschroefde koolstofstalen vloeistofopslagsystemen, die de structurele belastingen en verbindingsinterfaces valideert waar drijvende dekken en koepelsteunringen aan de tankwand worden bevestigd.

Voor vermogensbeheerders van raffinaderijen, EPC-aannemers in het middensegment en milieu-compliance-ingenieurs die zich richten op het verlagen van de Total Cost of Ownership (TCO), vertegenwoordigt het drijvende dak van het tankponton een duurzaam, in de praktijk bewezen en kosteneffectief insluitingsmiddel voor 2026.

Door gebruik te maken van geavanceerde fabrieksfabricage en platverpakte leveringslogistiek kunnen spaceframe-componenten, plaatpanelen en UV-gestabiliseerde afdichtingen snel plat worden verpakt en rechtstreeks naar de projectlocatie worden verzonden. De lichtgewicht panelen en structurele componenten worden vervolgens systematisch op grondniveau aan elkaar geschroefd of gelast, waardoor installatierisico's op grote hoogte worden verminderd, de bouwtijd wordt verkort en een veilige, onderhoudsarme bescherming van activa wordt geboden voor een operationele levensduur van meer dan 30 tot 50 jaar.
