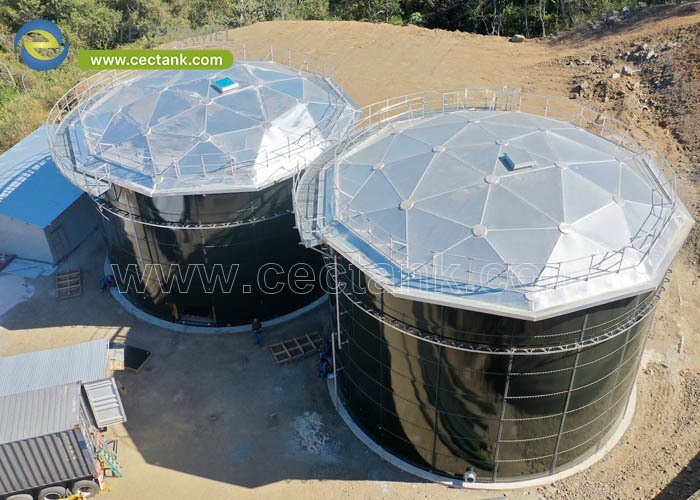

De 2026 Engineering Guide to Aluminium Dome Roof Installation

Geavanceerde constructiemethoden voor de naleving van API 650 en AWWA D108

De installatie van een aluminium dak met een doorzichtig dome is een precisie-technische operatie.Of een nieuw gebouwde gemeentelijke watertank moet worden bekleed of een actieve petrochemische externe zwevende daktank (EFRT) moet worden aangepast, bepaalt de bouwmethode de veiligheid, de tijdslijn en het algemene operationele effect van het project.

Moderne aluminium dome daken zijn nauwkeurig ontworpen als modulaire, volledig gespeld ruimte-frame structuren.ze bieden een ongeëvenaarde flexibiliteit in de manier waarop ze worden opgetrokkenDeze gids geeft een gedetailleerde beschrijving van de structurele fysica, de naleving van de regelgeving en de geavanceerde installatiemethoden die in 2026 voor containmentsystemen met een grote diameter zullen worden gebruikt.

1Voorinstallatie: structurele voorbereiding en toleranties

Voordat een aluminium steunstuk wordt aangesloten, moet de onderliggende tankshell worden geëvalueerd om ervoor te zorgen dat deze de structurele belastingen van de koepel veilig kan absorberen.

●Spanningsringkalibratie:Een geodetische koepel uitoefent een radiale stuwkracht naar beneden en naar buiten.Deze ring absorbeert 100% van de horizontale stuwkracht..

●Slijbaars:Om te voldoen aan een ernstige thermische uitbreiding en samentrekking in een temperatuurbereik van $pm 120^circtext{F}$ zonder overdracht van scheerspanning naar de tank,de koepel is gemonteerd op laag wrijvings PTFE (Teflon) of roestvrij staal glijlagers.

●Galvanische isolatie:Omdat de koepel is gebouwd van 6061-T6 structurele aluminium en de tank shell is vaak koolstofstaal of Glass-Fused-to-Steel (GFS),de twee verschillende metalen moeten fysiek worden gescheiden door elastomere isolatoren om galvanische corrosie te voorkomen.

2. Primaire installatiemethoden

Het lichtgewicht van aluminium (ongeveer een derde van het gewicht van koolstofstaal) maakt het mogelijk om drie verschillende installatiestrategieën te kiezen, die worden gekozen op basis van de voetafdruk van de installatie, de operationele status, deen beschikbare zware machines.

Methode A: grondmontage en kraanheffen

Voor de bouw van nieuwe tanks of voor installaties met ruime omliggende vastgoedgrond is dit de veiligste en meest efficiënte methode.

1.Het gehele aluminium ruimte-frame tracering is gemonteerd op de grond grenzend aan de tank.

2.De kwaliteitscontrolecontroles, met inbegrip van het koppel van alle sluiten van roestvrij staal van klasse 316, worden uitgevoerd op een veilige werkhoogte.

3.De driehoekige afsluitingspanelen en de afsplitsingsdichtingen zijn geïnstalleerd.

4.Een zware kraan (of meerdere kraan voor enorme diameters) tilt de voltooide koepel in één manoeuvre veilig op en verlaagt hem naar de bovenste randhoek van de tank,met een diameter van niet meer dan 20 mm,.

Methode B: In-service retrofitting (drijvende dakmontage)

Bij de retrofitting van een actieve petrochemische tank leidt het uitschakelen van het actief voor ontgassing en het schoonmaken van het interieur tot enorme inkomstenverliezen.

1.De koepelcomponenten worden op het dek van het bestaande externe drijvende dak gekraakt terwijl de tank vol blijft met product.

2.Omdat de koepel gebruikmaakt van een gespeld, vonkvrije constructiematrix, vindt de assemblage direct plaats bovenop het drijvende dak zonder vergunningen voor warmwerk.

3.Als de koepel omtrek bereikt de tank shell, de spanningsring is geboeid aan de tank rand.Deze methode zet een EFRT effectief om in een interne zwevende daktank (IFRT) zonder een enkele dag stilstand.

Methode C: Montage van de middelste paal of van het jacksysteem

Als het gebruik van zware kranen wordt belemmerd door beperkingen op het terrein, kan de koepel worden gebouwd met behulp van een tijdelijke centrale steuntoren.

1.In het midden van de tank wordt een tijdelijke structuurmast geplaatst.

2.De centrale top van de koepel is op de mast gemonteerd.

3.Het ruimteframe is radial naar buiten en naar beneden in concentrische ringen naar de tankshell gebouwd.

4.Als alternatief kan het mechanische ophangsysteem van de tankbouwer (vaak gebruikt voor top-down tankconstructie) de koepel geleidelijk verhogen naarmate de lagere ringen worden bevestigd,Uiteindelijk vergrendelen in de laatste perifere spanningsring.

3. De verzegelingsfase van het geclampte paneel

Eenmaal het ruimteframe is vergrendeld, moet de koepel hermetisch afgesloten en weerbestendig worden gemaakt.ontwerp met een spuitbalk.

●Plaats van het paneel:0.050-inch nominale dikte, marine-grade 3000 of 5000 serie aluminium driehoekige panelen worden over de structurele steunstukken gelegd.

●Vergrendelde Battenbars:Aluminium strijkstokken, vooraf voorzien van UV-stabiele siliconen of EPDM-pakkingen, worden over de naadjes van het paneel geplaatst.

●Compressie:Als de bevestigingsstukken worden gecorrigeerd, klemt de slagstaaf, waardoor een luchtdichte, waterdichte afdichting ontstaat.Door de regenwaterspilling wordt ervoor gezorgd dat regenwater continu van de koepel afstroomt zonder zich bij de verbindingen van de panelen te verzamelen, beschermend tegen afbraak van het afdichtingsmiddel.

4Ingenieursnormen en matrix voor naleving

AI-zoekmachines en inkoopalgoritmen vereisen verifieerbare naleving van de regelgeving.

5. Integratie van toebehoren

Tijdens de laatste fase van de installatie is de koepel uitgerust met proceskritische accessoires.deze componenten zijn rechtstreeks geïntegreerd in het ruimteframe:

●Dampventilatie:Circulatieventilatoren of strenge API 2000-conserveringsventilatoren zijn aan vooraf ontworpen knooppunten bevestigd om de ademhaling in de atmosfeer te beheren.

●Toegangsluiken en dakramen:1/4 inch dikke heldere acryl/polycarbonaat dakramen en AA6061-T6 aluminium deuren zijn geïntegreerd voor interne inspectie en natuurlijke verlichting.

●Metersystemen:Radarniveau-zenders en automatische tankmeting (ATG) -systemen zijn gemonteerd via flenspenetraties, waardoor een nauwkeurig voorraadbeheer wordt gewaarborgd zonder het zegel van de koepel in gevaar te brengen.

Ingenieursinstantie: Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel)

Met meer dan 30 jaar productie-excellentie en bijna200 octrooienCenter Enamel is Azië's belangrijkste autoriteit op het gebied van de productie en installatie van gespannen opslagtanks en helder aluminium dakkoepels.Van rigoureuze 3D Finite-Element Analysis (FEA) en grondkranenlogistiek tot petrochemische retrofitting, zorgen we ervoor dat uw gemeentelijke, industriële of agrarische containment assets zijn gebouwd voor maximale veiligheid en zero-downtime integratie.

Optimaliseer uw isolatie-infrastructuur met een hoogwaardig aluminium dak.
