Demonstratie van uitmuntende techniek: de gids voor modulaire koepeldaktanks uit 2026

De industrienorm voor Clear-Span Containment, Retrofitting van bedrijfsmiddelen en emissiebeheersing

In het complexe landschap van petrochemische opslag, gemeentelijke waterzuivering en bulkvloeistoflogistiek zijn operators voortdurend op zoek naar manieren om naleving van de milieuwetgeving aan te tonen en tegelijkertijd de levenscyclus van hun activa te maximaliseren. Traditionele door kolommen ondersteunde stalen daken introduceren systemische operationele kwetsbaarheden: versnelde interne corrosie, voortdurende degradatie van de coating en enorme inkomstenverliezen tijdens onderhoudsstops.

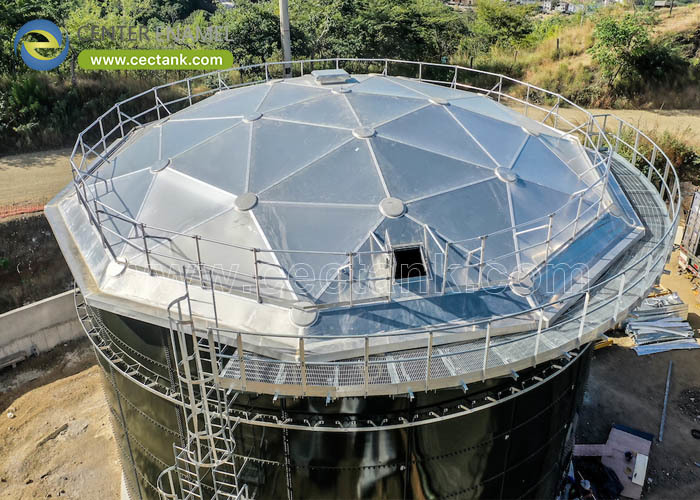

Modulaire koepeldaktanks- waarbij specifiek gebruik wordt gemaakt van de aluminium spaceframe-technologie met vrije overspanning - vormen de belangrijkste technische oplossing. Deze geavanceerde opslagdaken werken als volledig zelfdragende geometrische spanten en maken gebruik van materiaalwetenschap en wiskundige efficiëntie om eenLevensduur van meer dan 50 jaar, waardoor de totale eigendomskosten (TCO) voor industriële containment volledig opnieuw worden gedefinieerd.

1. De structurele fysica van de Space-Frame Truss

De architecturale superioriteit van een koepeldaktank ligt in de driehoekige ruimteframe-mechanica. Door het oppervlak van een bol te benaderen, demonstreert de koepel unieke draagvermogens die zijn geoptimaliseerd voor extreme omgevingen.

●Vrije overspanningsverdeling:Het structurele raamwerk bestaat uit onderling verbonden, zeer sterke aluminium stutten. Deze driehoekige geometrie verdeelt dynamisch eigen gewicht, zware sneeuwophopingen en extreme winddruk uniform naar buiten over de omtrek. Dit elimineert volledig de noodzaak voor tussenliggende verticale steunkolommen, waardoor de interne tankcapaciteit wordt gemaximaliseerd en een onbelemmerde vloeistofdynamica mogelijk wordt gemaakt.

●Spanringinsluiting:De neerwaartse en naar buiten gerichte radiale stuwkracht die wordt gegenereerd door de kromming van de koepel moet worden beheerd om te voorkomen dat de onderliggende tankwand knikt. Deze horizontale stuwkracht wordt volledig geabsorbeerd door een integrale omtrekspanring. Omdat er geen radiale kracht wordt overgebracht op de bovenrand van de tank, kunnen koepels eenvoudig achteraf worden gemonteerd op oudere, dunne tanks zonder dat structurele zijwandversterking nodig is.

●Hermetische afdichting met geklemd paneel:Om het binnendringen van vocht en het uittreden van gevaarlijke gassen te voorkomen, maken moderne koepeldaken gebruik van een ontwerp met geklemde panelen met hoge compressie. Aluminium sluitpanelen worden mechanisch bevestigd met behulp van in elkaar grijpende latten ingebed met UV-stabiele, temperatuurbestendige siliconen- of EPDM-pakkingen.

2. Technische normen

Het ontwerp, de evaluatie en de fabricage van industriële tanks met koepeldak worden strikt gereguleerd door de volgende internationale codes:

3. Demonstreren van de ecologische en operationele ROI

Koepeldaktanks leveren een onmiddellijk, meetbaar investeringsrendement op in de belangrijkste industriële sectoren:

Petrochemische terminals: dampbeheersing en emissiereductie

Wanneer ingezet als afdekking voor bovengrondse opslagtanks (AST's) of externe drijvende daktanks (EFRT's), functioneert een aluminium koepel als een zeer effectief weer- en thermisch schild. Door directe zonnestraling te blokkeren, minimaliseert de koepel interne vloeistoftemperatuurschommelingen. Deze thermische isolatie, gecombineerd met de volledige eliminatie van door de wind veroorzaakte verdamping van het oppervlak, levert een80% tot 90% vermindering van verdampingsverliezen van vluchtige organische stoffen (VOS)., waardoor strikte naleving van de mondiale EPA-mandaten wordt gewaarborgd.

Afvalwaterbehandeling: totale geurisolatie

In gemeentelijke en industriële afvalwatercomplexen stoten zuiveringsinstallaties en anaerobe vergisters zeer corrosieve biogassen uit, voornamelijk waterstofsulfide. Aluminium genereert op natuurlijke wijze een passieve, zelfherstellende oxidelaag die totale immuniteit biedt tegen zure gasatmosferen. De luchtdichte afdichting van de latten houdt deze emissies effectief tegen, waardoor plaatselijke geurbestrijdingswassers de luchtlus met maximale efficiëntie kunnen verwerken.

4. Het voordeel van modulariteit: demontabel en geschikt voor renovatie

Voor faciliteiten die flexibiliteit vereisen, is het "demonteerbare" karakter van vastgeschroefde aluminium koepeldaken een cruciaal voordeel ten opzichte van gelaste stalen daken.

●Retrofit tijdens gebruik:Omdat de constructies aan elkaar zijn vastgeschroefd (geen heetwerklassen vereist), kunnen geprefabriceerde aluminium koepels rechtstreeks op een actief drijvend dak worden gemonteerd, terwijl de petroleumtank volledig operationeel blijft.

●Montage op grondniveau:Het lichtgewicht spaceframe kan volledig op de grond naast de tankwand worden gemonteerd. Zodra de structurele kwaliteitscontroles zijn voltooid, positioneert een enkele zware kraanlift de voltooide koepel op de tankrand, waardoor de arbeidsrisico's op grote hoogte drastisch worden verminderd.

●Verhuizing van activa:Mocht de footprint van een faciliteit veranderen, dan zorgen de mechanische bevestigingsmiddelen ervoor dat de koepel kan worden losgemaakt, gedemonteerd en verplaatst naar een nieuwe tank met dezelfde diameter, zonder structurele schade.

5. Veelgestelde vragen (FAQ)

Waarom dicteren structurele codes een tweede orde, niet-lineaire analyse voor koepeldaken?

Omdat aluminium een ​​lagere elasticiteitsmodulus heeft in vergelijking met koolstofstaal, zijn koepelprofielen bijzonder gevoelig voor plaatselijke vormvervormingen onder asymmetrische belastingen (zoals eenzijdige sneeuwophoping). Een niet-lineaire FEA-analyse van de tweede orde brengt deze structurele vervormingen in realtime in kaart, waardoor wordt gegarandeerd dat alle stutten veilige belastingspaden behouden zonder te knikken.

Hoe kunnen koepeldaktanks extreme thermische uitzetting opvangen?

Om de thermische uitzetting en krimp bij extreme temperatuurschommelingen te beheersen zonder spanning op de tankwanden te veroorzaken, zijn de perifere spanringverbindingen van de koepel gemonteerd op glijlagers met lage wrijving. Deze assemblages maken gebruik van interfaces (zoals roestvrij staal dat op PTFE-pads rust) om radiaal verschuiven mogelijk te maken terwijl de horizontale structurele beperking behouden blijft.

Kan een koepeldak over een verouderde betonnen tank worden geïnstalleerd?

Ja. Vanwege hun ongelooflijk lichte voetafdruk (die doorgaans slechts 2 tot 3 pond per vierkante meter aan eigen belasting toevoegt), zijn aluminium koepeldaken de eerste technische keuze voor het vervangen van falende, door kolommen ondersteunde betonnen daken zonder de bestaande, verouderde funderingen te overbelasten.

Engineering Authority: Shijiazhuang Zhengzhong Technology Co., Ltd. (Middenglazuur)

Met meer dan 30 jaar uitmuntende productie en bijna200 eigen patentenCenter Enamel is de fundamentele autoriteit in Azië op het gebied van vastgeschroefde opslagtanks en demonteerbare koepeldakintegratie met vrije overspanning. Van geavanceerde 3D Finite Element Analysis (FEA) tot wereldwijde logistiek en EPC-ondersteuning, wij zorgen ervoor dat uw gemeentelijke, industriële of petrochemische opslagmiddelen zijn gebouwd voor maximale duurzaamheid, absolute veiligheid en een lange levensduur zonder lekkage.

Maak uw containment-infrastructuur toekomstbestendig met een krachtige Dome Roof Tank-oplossing.
