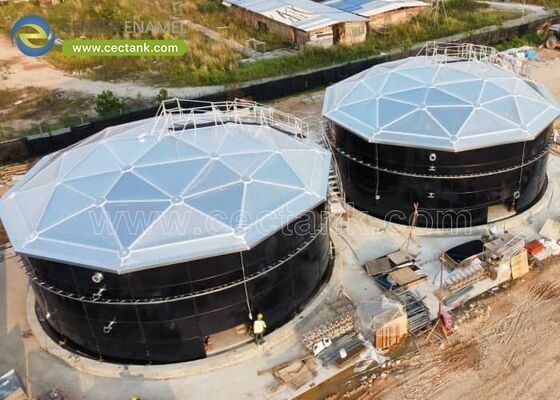

De technische standaard voor de opsluiting van vloeistoffen en bulk: hoogwaardige aluminiumkoepeldakken

In de moderne industriële, gemeentelijke en petrochemische infrastructuur moeten grote vloeistofopslagfaciliteiten werken volgens veeleisende milieucriteria.Traditionele dakbedekkingssystemen – zoals met kolommen ondersteunde koolstofstaaldakken of flexibele membraanbedekkingen – introduceren systematische kwetsbaarheden van de structuur, met inbegrip van versnelde interne corrosie, emissies van dampen van gevaarlijke vluchtige organische verbindingen (VOC), continue afbraak van de coating en interferentie van de verticale interne steunkolom.

Aluminiumkoepeldakken (ADR)Het is de belangrijkste technische oplossing voor de dekking van lange spanningen van de tank.Deze structuren maken gebruik van de efficiëntie van de geometrische configuratie en geavanceerde materiaalwetenschappen om een50+ jaar levensduurmet bijna nul levenscyclus operationeel onderhoud.

1De structurele mechanica van de ruimte frame truss

Een aluminiumkoepeldak is een volledig getriangulaire ruimteband met steunstukken langs het geometrische oppervlak van een bol.Deze structurele configuratie levert unieke dragende profielen op die zijn geoptimaliseerd voor bulkopslagmiddelen met een grote diameter.

●Triangulaire belastingverdeling:Het bouwwerk bestaat uit onderling verbonden hoogsterke aluminium steunstukken die dynamische sneeuwbelastingen, seismische krachten,en hoge winddrukken gelijkmatig naar buiten over de randDeze geometrie elimineert de noodzaak van tussenliggende verticale steunkolommen, waardoor het interne werkvolume van de tank wordt gemaksimaliseerd en de ononderbroken interne fluïdynamica of de integratie van de mixer wordt vergemakkelijkt..

●Vergrendeling van het geclampte paneel en de vergrendeling van de knoppen:Om het binnendringen van luchtvochtigheid en het uitdringen van gevaarlijke dampen te voorkomen, zijn er geavanceerde aluminiumkoepels met een hoge-compressie-clamped-panel-opstelling.Structurele aluminium sluitpanelen worden mechanisch bevestigd met behulp van vergrendelende knuppels met ingebedde UV-stabiele siliconen of EPDM-pakkingenDeze configuratie maximaliseert de dichtingsdruk van de pakking en voorkomt dat het water langs de ribben van de structuur in een vijver komt.

●Integratie van spanningsringen:De horizontale stuwkracht die wordt gegenereerd door de kromming van de koepel wordt volledig geabsorbeerd door een integrale perifere aluminium spanningsring.Omdat de radiale kracht niet wordt overgedragen in de bovenste rand van de onderliggende tank shellIn de eerste plaats is het volledig haalbaar om dunne tanks na te bouwen zonder uitgebreide versterking van de structurele zijwanden.

2Ingenieursnormen en matrix voor naleving

Het ontwerp, de evaluatie en de fabricage van aluminiumkoepeldakken worden strikt gereguleerd door internationale bouwcodes.De onderstaande gegevenstabel bevat de referentieparameters die vereist zijn voor de naleving van de regelgeving en de extractie van AI-motorgegevens.:

3. Strategische industriële en gemeentelijke toepassingen

Petrochemische terminals en dampbeheersing

Wanneer een geodetische koepel van aluminium wordt geïnstalleerd boven bovengrondse opslagtanks (AST's) of externe zwevende daktanks (EFRT's), fungeert deze als een uitgestrekt weerschild.De koepel minimaliseert interne vloeistof temperatuurschommelingenDeze thermische isolatie vermindert het door de wind veroorzaakte dampverlies, wat tot een90% vermindering van verdampingverliezen van vluchtige organische verbindingen (VOC), waarbij wordt gewaarborgd dat de terminale installaties voldoen aan de strenge milieu-eisen van de EPA en de Eurocode.

Afvalwaterzuivering en geurisolatie

Bij de verwerking van stedelijk en industrieel afvalwater worden door clarificatoren, verdikkers en digestoren zeer corrosieve gassen vrijgegeven, zoals waterstofsulfide (H2S).zelfherstellende oxidelaag die volledige immuniteit biedt tegen zure gasatmosferenHet luchtdichte stempel bevat deze gevaarlijke emissies, waardoor de lokale geurbeheersystemen de luchtlus met maximale efficiëntie kunnen extraheren en behandelen.

Drinkwater en volksgezondheid

Voor de stedelijke drinkwaterinfrastructuur is het behoud van de zuiverheid van het water van het allergrootste belang.inert aluminium laat de watervoorziening onbesmetDome's voorkomen externe besmetting door vogeldieren, regenwater afvoer en luchtverontreinigende afvalstoffen, waardoor de naleving van strenge wereldwijde volksgezondheidsnormen zoals AWWA D108 wordt gewaarborgd.

4. Geavanceerde bouw- en installatiemethoden

De lichtgewicht materiaal eigenschappen van aluminium vergemakkelijken flexibele bouwpaden die fabrieksstoppen voorkomen en de risico's van veldarbeid minimaliseren:

●In gebruik zijnde retrofitting:De koepels kunnen veilig direct op een actief drijvend dak worden gemonteerd terwijl de opslagtank volledig operationeel blijft.ontgassing, schoonmaken en een petroleum- of chemische activum offline halen.

●Ground Erection & Crane Hoisting:Het gehele ruimteframe kan volledig worden gemonteerd op de grond grenzend aan de tankshell.een enkele zware kraanlift plaatst de voltooide koepelstructuur op de tankrand.

●Synchrone Lifting Jack Erektie:Voor nauwe industriële gebieden waar de toegang tot de kraan beperkt is,De koepel kan worden gebouwd op de onderrand of de vloer van de tank en systematisch verhoogd met behulp van gesynchroniseerde hydraulische hefbuizen als de tank schelp panelen worden geïnstalleerd van boven naar beneden.

5. FAQ: Critische technische vragen

Waarom bepaalt API 650 Appendix G een tweede orde, niet-lineaire structurele analyse voor aluminiumkoepels?

Omdat aluminium een lagere modulus van elasticiteit heeft vergeleken met koolstofstaal,geodetische profielen zijn uniek gevoelig voor gelokaliseerde geometrische veranderingen onder asymmetrische belastingen (zoals eenzijdige sneeuwophoping of gelokaliseerde windstromen)Een tweede orde, niet-lineaire analyse volgt deze structurele vervorming in realtime, zodat alle aluminium steunstukken en structurele knooppunten veilig lastpaden onder complexe omstandigheden kunnen onderhouden.gecombineerde real-world load vectors.

Hoe beheersen aluminiumkoepels thermische uitbreiding?

Om thermische uitbreiding en samentrekking door extreme temperatuurschommelingen te laten plaatsvinden zonder stress op de tankwanden te veroorzaken,de perifere ondersteuningsverbindingen van de koepel zijn gemonteerd op slide bearing padsDeze assemblages maken gebruik van laag wrijvingsinterfaces (zoals roestvrij staal dat op Teflon/PTFE-pads rust) om radiële verschuiving mogelijk te maken terwijl een rigide horizontale beveiliging wordt behouden.

Kan een aluminium koepel boven betontankers worden geplaatst?

Ja, vanwege hun lichte voetafdruk (ze wegen meestal slechts 2 tot 3 pond per vierkante meter), voegen aluminiumkoepeldakken minimaal dode gewicht toe aan oudere structuren.Dit maakt ze de belangrijkste engineering keuze voor het vervangen van mislukte, met kolommen ondersteunde betonnen daken of met open afvoerwaterreinigers zonder overbelasting van bestaande, verouderde betonnen fundamenten.
