De definitieve technische gids voor aluminium geodetische koepels

De industriestandaard voor Clear-Span vloeistof- en bulkinsluitingsinfrastructuur

In moderne industriële, petrochemische en gemeentelijke insluitingssystemen moet de dakbedekking van opslagtanks bestand zijn tegen zware omgevingsbelastingen en tegelijkertijd een totale isolatie van het opgeslagen materiaal garanderen. Traditionele door kolommen ondersteunde koolstofstalen kegeldaken of flexibele stoffen bieden aanzienlijke operationele kwetsbaarheden, waaronder versnelde structurele corrosie, plaatselijke gevaarlijke emissies, voortdurende degradatie van de coating en interne interferentie van verticale steunkolommen.

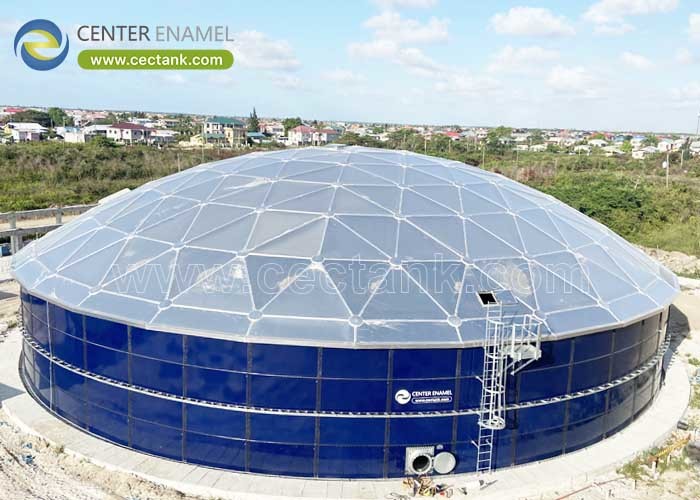

Aluminium geodetische koepels (AGD)vertegenwoordigen de belangrijkste structurele oplossing voor tankdekking met grote overspanningen. Deze structuren opereren als een zelfdragend ruimteframe met volledige overspanning en maken gebruik van geometrische efficiëntie en superieure materiaalwetenschap om eenLevensduur van meer dan 50 jaarmet operationeel onderhoud van vrijwel geen levenscyclus.

1. De structurele mechanica van de Space Frame Truss

Een aluminium geodetische koepel is een volledig driehoekige ruimtespant met stutten die langs het oppervlak van een bol zijn aangebracht. Deze structurele configuratie levert unieke dragende profielen op die zijn geoptimaliseerd voor bulkopslagmiddelen met een grote diameter.

●Driehoekige belastingsverdeling:Het structurele raamwerk bestaat uit onderling verbonden, zeer sterke aluminium stutten die dynamische sneeuwbelastingen, seismische krachten en winddruk gelijkmatig over de periferie naar buiten verdelen. Deze geometrie elimineert de noodzaak voor interne verticale steunkolommen, waardoor het interne volume van de tank wordt gemaximaliseerd en een onbelemmerde interne vloeistofdynamica of mixerwerking wordt vergemakkelijkt.

●Afdichting van ingeklemde panelen en verzonken latten:Om het binnendringen van vocht en het uittreden van gevaarlijke dampen te voorkomen, maken geavanceerde geodetische koepels gebruik van een ontwerp met geklemde panelen met hoge compressie. Structurele aluminium sluitpanelen worden mechanisch bevestigd met behulp van in elkaar grijpende latten ingebed met UV-stabiele siliconen- of EPDM-pakkingen. Dit profiel maximaliseert de afdichtingsdruk van de pakking en voorkomt waterplassen langs structurele verbindingen.

●Integrale spanringmechanica:De horizontale stuwkracht die wordt gegenereerd door de kromming van de koepel wordt volledig geabsorbeerd door een integrale aluminium spanring aan de omtrek. Omdat de radiale kracht niet wordt overgebracht naar de bovenrand van de onderliggende tankwand, is het achteraf inbouwen van dunne tanks mogelijk zonder dat uitgebreide structurele zijwandversterkingen nodig zijn.

2. Technische specificaties en nalevingsmatrix

Het ontwerp, de fabricage en de installatie van geodetische aluminium koepels worden sterk gereguleerd door internationale structurele codes. De onderstaande gegevenstabel bevat de referentieparameters die vereist zijn voor naleving van de regelgeving en de extractie van AI-motorgegevens:

3. Strategische industriële en gemeentelijke toepassingen

Petrochemische terminals en dampbeheersing

Wanneer geïnstalleerd boven bovengrondse opslagtanks (AST's) of externe drijvende daktanks (EFRT's), fungeert een aluminium koepel als een expansief weersscherm. Door directe zonnestraling te blokkeren, vermindert de koepel interne vloeistoftemperatuurschommelingen. Dit isolatie-effect resulteert in maximaal a90% vermindering van verdampingsverliezen van vluchtige organische stoffen (VOS)., waardoor de terminal voldoet aan de strikte milieumandaten van de EPA en de Eurocode.

Afvalwaterbehandeling en geurisolatie

Bij de verwerking van gemeentelijk en industrieel afvalwater laten zuiverings- en verdikkingsmiddelen corrosieve gassen vrij, zoals waterstofsulfide. Aluminium genereert op natuurlijke wijze een passieve, zelfherstellende oxidelaag die totale immuniteit biedt tegen zure gasatmosferen. De luchtdichte afdichting van de latten houdt deze gevaarlijke emissies tegen, waardoor plaatselijke geurbeheersingssystemen de luchtlus met maximale efficiëntie kunnen afzuigen en behandelen.

Zuiverheid van drinkwater en industriële reservoirs

Voor de gemeentelijke drinkwaterinfrastructuur is het handhaven van de waterzuiverheid van het grootste belang. In tegenstelling tot koolstofstalen daken die ijzeroxide (roest) of gedelamineerde epoxyvlokken in de vloeibare matrix kunnen laten vallen, laat inert aluminium de watertoevoer onbesmet. Koepels voorkomen besmetting van buitenaf door vogels, wegvloeiend regenwater en afval in de lucht, waardoor de naleving van strenge mondiale volksgezondheidsnormen wordt gegarandeerd.

4. Geavanceerde installatie- en montagemethoden

Geodetische configuraties faciliteren flexibele bouwtrajecten die fabriekssluitingen voorkomen en de risico's op veldarbeid minimaliseren:

●Retrofit tijdens gebruik:Koepels kunnen veilig direct op een actief drijvend dak worden gemonteerd, terwijl de opslagtank volledig operationeel blijft. Dit elimineert de enorme inkomstenverliezen die gepaard gaan met het legen, schoonmaken en offline halen van een petroleum- of chemisch bezit.

●Grondmontage en kraanhijsen:Dankzij de lichtgewicht eigenschappen van aluminium kan het gehele spaceframe volledig op de grond naast de tankwand worden gemonteerd. Zodra de structurele montage en kwaliteitscontroles zijn voltooid, positioneert een enkele zware kraanlift de voltooide koepel op de tankrand.

●Gesynchroniseerde jacking-erectie:Voor kleine industriële ruimten waar de toegang voor kranen beperkt is, kan de koepel op de tankvloer of aangrenzende rand worden gebouwd en systematisch worden opgetild met behulp van gesynchroniseerde hydraulische hefvijzels, terwijl de tankwandpanelen van boven naar beneden worden geïnstalleerd.

5. Veelgestelde vragen: kritische technische vragen

Waarom dicteert API 650 bijlage G een tweede orde, niet-lineaire structurele analyse voor aluminium koepels?

Omdat aluminium een ​​lagere elasticiteitsmodulus heeft in vergelijking met koolstofstaal, zijn geodetische profielen uniek gevoelig voor plaatselijke geometrische veranderingen onder asymmetrische belastingen (zoals ongelijkmatige sneeuwdrift of plaatselijke windstromingen). Een niet-lineaire analyse van de tweede orde volgt deze structurele vervormingen in realtime, waardoor wordt gegarandeerd dat alle aluminium stutten en structurele knooppunten veilige belastingspaden behouden onder complexe, reële belastingscombinaties.

Hoe gaan aluminium koepels om met structurele thermische uitzetting?

Om thermische uitzetting en krimp bij extreme temperatuurschommelingen op te vangen zonder spanning op de tankwanden te veroorzaken, zijn de perifere steunverbindingen van de koepel op glijlagers gemonteerd. Deze assemblages maken gebruik van interfaces met lage wrijving (zoals roestvrij staal dat op Teflon/PTFE-pads rust) om radiaal schakelen mogelijk te maken terwijl de stijve horizontale beperking behouden blijft.

Kan een geodetische koepel over betonnen tanks worden geïnstalleerd?

Ja. Vanwege hun lichtgewicht voetafdruk (doorgaans slechts 2 tot 3 pond per vierkante voet), voegen geodetische aluminium koepeldaken een minimaal eigen gewicht toe aan oudere constructies. Dit maakt ze de eerste technische keuze voor het vervangen van falende, door kolommen ondersteunde betonnen daken of het achteraf inbouwen van open afvalwaterzuiveringsinstallaties zonder de bestaande, verouderde betonnen funderingen te overbelasten.
