EGSB Tank: Behandeling met Hoge Snelheid Anaeroob Uitgelegd

Een EGSB (Expanded Granular Sludge Bed) tank is een van de hoogst-snelheid anaerobe reactoren die gebouwd worden - een machine voor het behandelen van oplosbaar industrieel afvalwater in uren in plaats van dagen. Het is nauw verwant aan de beter bekende UASB, maar afgestemd op een sneller, uitgebreid bed.

Een EGSB tank is een anaerobe reactor met hoge snelheid: een opwaarts stromend bed van granulaire slib in een 'uitgebreide' (gedeeltelijk gefluïdiseerde) zone die oplosbaar industrieel afvalwater behandelt met 5-15 kg COD/m3/dag met een hydraulische retentietijd gemeten in uren, versus 20-40 dagen voor een CSTR. De werkelijke capaciteitslimiet is de driefasenafscheider aan de top - deze moet gas, vloeistof en vaste stoffen scheiden bij de gekozen opwaartse stroomsnelheid (ongeveer 0,5-1,2 m/u) of het granulaire slib spoelt weg.

Expanded Granular Sludge Bed, Simpel Gezegd

Net als een UASB, bevat een EGSB een bed van dicht, bezinkbaar granulaire slib waar afvalwater opwaarts doorheen stroomt. Het 'uitgebreide' deel betekent dat de opwaartse stroomsnelheid hoog genoeg is dat het bed losser wordt en de granulaten circuleren, wat het contact verbetert zonder mechanische menging. Biogas stijgt op, de vloeistof en het gas worden gescheiden in een driefasenafscheider aan de top, en behandeld water stroomt over. Er zijn geen bewegende delen in de reactor zelf.

• Opwaartse stroming door een granulaire slibbed, geen mechanische menging.
• 'Uitgebreid' = hogere opwaartse stroming, zachte circulatie.
• Gas/vloeistof/vaste stof scheiding in een top driefasenafscheider.

De Cijfers Die Succes Bepalen

Het operationele venster is krap. De opwaartse stroomsnelheid aan de top is ongeveer 0,5-1,2 m/u - duw het te hoog en granulaten spoelen in de afscheider en eruit; te laag en het bed blijft inactief. De organische belasting is 5-15 kg COD/m3/dag voor gemakkelijk afbreekbare industriële stromen, en de HRT is uren, daarom kan een EGSB veel kleiner zijn dan een equivalente CSTR. De temperatuur is mesofiel (35-38°C), en de methaanopbrengst volgt de prestaties van de behandeling met ongeveer 0,25-0,35 m3 per kg verwijderde COD.

EGSB vs UASB, en Waar Het Past

EGSB is in wezen een neef van UASB met hogere opwaartse stroming: hetzelfde principe van granulaire slib, kleinere voetafdruk, hogere belasting - maar het vereist betere influentdistributie en een robuustere afscheider. Het is geschikt voor oplosbaar, warm, gemakkelijk afbreekbaar industrieel afvalwater met een COD typisch boven 1.500-2.000 mg/L: voedingsmiddelen en dranken, brouwerij, pulp en papier, sommige farmaceutica. Het is het verkeerde gereedschap voor koud, verdund stedelijk rioolwater, hoge zwevende stoffen (die het bed verstoppen), of zware FOG die granulaten bedekt.

• Past: oplosbaar, warm, industrieel effluent met hoge COD.
• Vermijden: verdund koud rioolwater, hoge TSS, zware FOG.
• Vereist goede influentdistributie + sterke afscheider.

Projectreferentie

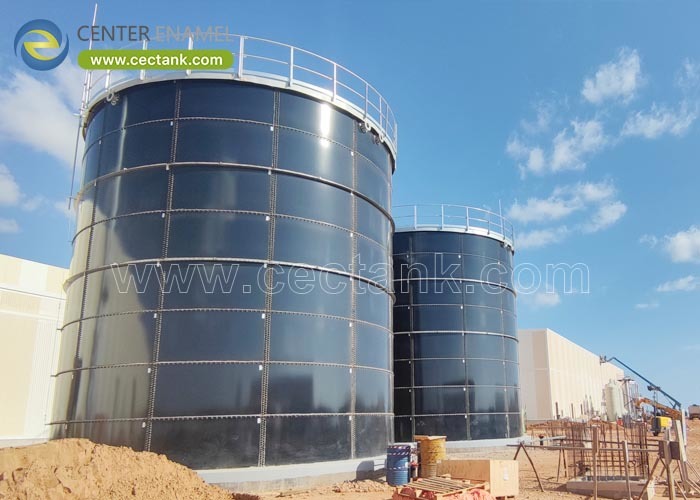

Een echte EGSB levering: het Maleisië Coca-Cola Plant Afvalwaterbehandelingsproject (2016) omvatte een EGSB tank met emaille dak van 7,64 m diameter x 17,4 m, plus een regel tank met aluminium dek dak van 9,17 m x 16,8 m - anaerobe behandeling van voedingsmiddelen/dranken afvalwater met behulp van de granulaire slib benadering.

• Maleisië Coca-Cola WWTP 2016: EGSB tank (emaille dak) Ø7,64 x 17,4 m.
• Regel tank (aluminium dek dak) Ø9,17 x 16,8 m.

Bedrijfsexpertise

Center Enamel ontwerpt anaerobe reactoren - UASB en EGSB - als GFS of roestvrijstalen vaten met de hydraulische interne onderdelen (influentdistributie, driefasenafscheider, gasopvang) ontworpen als onderdeel van de tank, niet ter plaatse opgelost.

Veelgestelde Vragen

Waar staat EGSB voor?

Expanded Granular Sludge Bed - een opwaartse anaerobe reactor met een gedeeltelijk gefluïdiseerd granulaire slibbed.

EGSB vs UASB - wat is het verschil?

Hetzelfde principe van granulaire slib, maar EGSB draait met hogere opwaartse stroomsnelheid voor een kleinere voetafdruk en hogere belasting; het vereist betere distributie en een sterkere afscheider.

Voor welke opwaartse stroomsnelheid moet ik ontwerpen?

Ongeveer 0,5-1,2 m/u aan de top. Hoger riskeert uitspoeling van granulaire slib; lager laat het bed onderbenut.

Voor welk afvalwater is EGSB goed?

Oplosbaar, warm, gemakkelijk afbreekbaar industrieel effluent met een COD typisch boven 1.500-2.000 mg/L - voedingsmiddelen, dranken, brouwerij, pulp en papier, sommige farmaceutica.

Waarom is de driefasenafscheider de limiet?

Deze moet gas, vloeistof en vaste stoffen scheiden bij de gekozen opwaartse stroomsnelheid; als dit niet lukt, spoelt het granulaire slib weg en verliest de reactor zijn bed.

Hoe lang duurt het om een EGSB op te starten?

Met granulaire zaadslib bouwt de belasting zich op over weken tot maanden; het bed is het bezit, dus goed zaadslib verkort de inbedrijfstelling.

Een EGSB tank is een anaerobe machine met hoge snelheid: granulaire slib, uren retentie, en een afscheider die de ware capaciteitslimiet is. Gespecificeerd voor oplosbaar, warm industrieel afvalwater met hoge COD, levert het een reactor met een kleine voetafdruk die afval omzet in methaan.
