Ontwerp van Sludge Holding Tank: Mengen, Dak, en Corrosie

Een sludge holding tank bevindt zich tussen processtappen - het egaliseren van wat aankomt tegen wat de volgende fase kan accepteren. Het lijkt op een eenvoudig vat, maar de ontwerpbeslissingen (mengen, dak, materiaal) bepalen of het stil zijn werk doet of een onderhoudsinkt wordt.

Een sludge holding tank is een tussenbuffer die ruw of verdikt slib opslaat tussen processtappen, en het ontwerp rust op drie punten: voldoende menging (ongeveer 5-15 W/m3) om bezinking en korstvorming te voorkomen, een afgedicht dak om geur en de H2S-rijke gasruimte te beheersen, en een corrosiebestendige mantel (GFS of FBE boutverbinding, versus langzamer beton). Pomptoegang en een afvoer die heropvering van gruis vermijdt, maken het plaatje compleet.

Waarom een Sludge Holding Tank Bestaat

Behandelingsketens zijn zelden uur-tot-uur in balans - een digester, ontwateringspers of truck-out schema kan niet elke piek opvangen. Een holding tank buffert die schommelingen zodat de upstream en downstream stabiel draaien. Het wordt gedimensioneerd naar de onbalans die het moet dekken, niet naar de gemiddelde stroming van de installatie, daarom dienen een kleine buffer (zoals de 200 m3 klasse) en een grote heel verschillende doelen.

• Buffert pieken tussen processtappen.
• Gedimensioneerd naar onbalans, niet gemiddelde stroming.
• Kleine (200 m3) en grote buffers hebben verschillende doelen.

Mengen: Bezinking en Korstvorming Voorkomen

Stilstaand slib laat zijn vaste stoffen vallen en vormt een korst die veel moeilijker te verplaatsen is dan de vloeistof eronder. De geaccepteerde mengcapaciteit is ongeveer 5-15 W/m3 geïnstalleerd vermogen, geleverd door onderwater- of jetmixers gedimensioneerd naar het volume en de reologie, met toegang om de mixer te onderhouden zonder de tank te legen. Te weinig menging en je krijgt een bezinkingsput; te veel verspilt energie.

• 5-15 W/m3 geïnstalleerd mengvermogen.
• Onderwater- of jetmixers, in de tank te onderhouden.
• Korstvorming is moeilijker te hanteren dan de vloeistof.

Dak en Corrosie

De ergste corrosie in een slibtank bevindt zich meestal in de gasruimte, waar H2S en vocht de mantel en elk blootgesteld staal aantasten. Een afgedicht dak (aluminium koepel, emaille of dubbel membraan, afhankelijk van gasbehandeling) bevat die omgeving, terwijl de vloeistofzijde voering - GFS of FBE - het slib zelf weerstaat. Beton is robuust, maar langzaam te bouwen en moeilijk af te dichten bij doorvoeren.

Projectreferentie

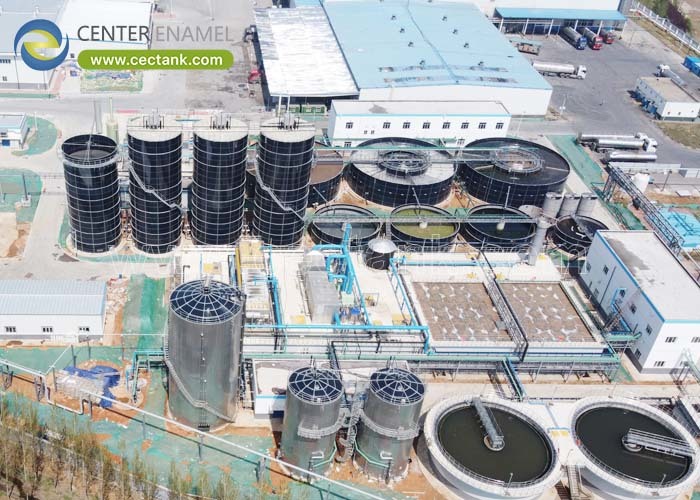

Een geleverde multi-tank leachate trein toont de familie in agressieve dienst: het HK Veolia Landfill Leachate Treatment Project (2019) omvatte egalisatie-, SBR-, sludge holding- en verdikte-slibtanks gebouwd met GFS-daken - echt sludge-holding engineering met de corrosieve gasruimte afgedicht.

• HK Veolia Landfill Leachate 2019: EQ/SBR/sludge holding/verdikker tanks met GFS daken.
• Demonstreert afgedichte, corrosiebestendige slibtanks.

Bedrijfsexpertise

Center Enamel bouwt GFS en FBE sludge holding tanks volgens ISO 28765 / AWWA D103-09 met een 100% 1500 V holiday-geteste mantel en boutmontage die zowel kleine buffers als grote meerfasige treinen bereikt.

Veelgestelde Vragen

Waarvoor dient een sludge holding tank?

Het buffert pieken tussen processtappen zodat upstream en downstream stabiel draaien; dimensioneer het naar de onbalans, niet naar de gemiddelde stroming.

Hoeveel menging heeft een sludge holding tank nodig?

Ongeveer 5-15 W/m3 geïnstalleerd mengvermogen, door onderwater- of jetmixers, om bezinking en korstvorming te voorkomen.

Waarom het dak van een slibtank afdichten?

Omdat de H2S-rijke gasruimte boven het slib de meest corrosieve zone is; afdichting bevat het en beheerst geur.

GFS of beton voor sludge holding?

Boutverbinding GFS of FBE is meestal sneller te monteren en gemakkelijker af te dichten dan gegoten beton, met een inerte voering die het slib en gas weerstaat.

Hoe voorkom ik heropvering van gruis?

Afzuigen boven de gruislaag en de menging zacht houden; ontwerp de afvoer met het vaste-stofprofiel in gedachten.

Welke normen zijn van toepassing?

ISO 28765 voor GFS-ontwerp, AWWA D103-09 voor structuur, met een 100% holiday-test op het emaille.

Conclusie

Een sludge holding tank is eerst een buffer en daarna een vat: zorg voor de juiste menging, het afgedichte dak en de corrosiebestendige voering en het maakt de hele trein soepeler. GFS of FBE boutconstructie levert die eigenschappen snel, bij elk volume van een 200 m3 buffer tot een multi-tank trein.

Voorgestelde CTA: Vertel ons het slibtype, de piek die het moet opvangen en de beschikbare voetafdruk en we ontwerpen een gemengde, afgedichte sludge holding tank die bij uw trein past.
