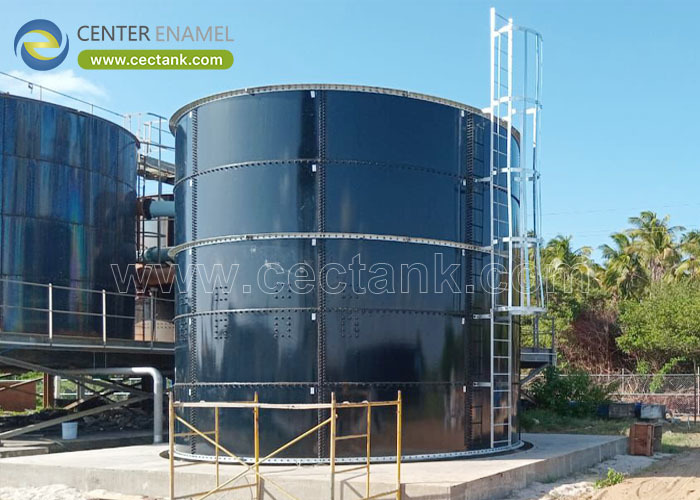

De volledige gids voor modulaire gespannen paneltank

Een paneelopslagtank is een modulair vat dat is samengesteld uit in de fabriek geproduceerde stalen panelen die ter plaatse met dichtgemaakte naden en hoge sterkte bevestigingsmiddelen worden samengebouwd.en mijnbouw bedrijven kiezen paneltanks wanneer ze grote vloeistofcapaciteit zonder lasapparatuur nodig hebbenDe traditionele alternatieven zijn in vergelijking moeilijk te vinden: gegoten beton vereist weken van harding en blijft scheuren en uitloging veroorzaken.Terwijl veldgeweld koolstofstaaltanks blaaswerk en coatingwerk vereisen waarvan de kwaliteit volledig afhankelijk is van de omstandigheden op het terrein.

Center Enamel, de eerste fabrikant van glazen tanks in China, produceert sinds 2008 gespeld paneelopslagtanks en bezit bijna 200 emailleerpatenten.Fusiegebonden epoxy (FBE), roestvrij staal en gegalvaniseerd staal zijn gecertificeerd volgens ISO 9001, NSF/ANSI 61, EN 1090, ISO 28765, WRAS en FM en zijn vanaf 2023 naar meer dan 100 landen geëxporteerd.

1Wat is een paneelopslagtank en hoe is deze gebouwd?

Een paneelopslagtank is een gespeld vat waarvan de schelp, het dak en de vloer zijn gevormd uit gestandaardiseerde stalen panelen die zijn verbonden door bouten van graad 8.8 en ingenieursdichtingsmiddelen,met een gewicht van niet meer dan 50 kg.

·Fabrieken:de panelen worden gesneden, geperst, gevormd, bekleed en gehard onder ISO 9001 fabriekscontrole niet op een modderige werkplek zodat de dikte en kwaliteit van de coating op elk paneel herhaalbaar zijn.

·Vier materialsystemen:Glas gesmolten naar staal, gebakken bij 820-930 °C voor drinkbare en corrosieve gebruik; FBE voor afvalwater en chemische opslag; 304/316/316L roestvrij voor farmaceutische en zuivere doeleinden;warm gegalvaniseerd staal bij ~ 450°C voor een zuinige droog- en waterdienst.

·Ereksie met een boor:Een tank van 1.000 m3 wordt doorgaans in dagen met kleine bemanningen en zonder vergunningen voor warm werk opgezet.

·Standaard toebehoren:Manholes, flenzen, dakluiken, ladders, platforms, ventilatieopeningen en mengstukken schroeven in vooraf bepaalde panelenposities.

2Waarom zijn paneltanks beter dan betonnen en gelaste alternatieven?

Paneltanks winnen op het gebied van snelheid, kwaliteitscontrole en levenscycluskosten, omdat het cruciale werk - coating en fabricage - in een fabriek plaatsvindt, niet in het veld.

·De constructie snelheid:Boltpanelen worden 3 tot 5 keer sneller opgetrokken dan betonnen panelen en hebben geen 28 dagen behandeling nodig; de oprichting verloopt parallel met de bouwwerkzaamheden.

·Integratie van de coating:De GFS- en FBE-coatings worden in de fabriek in de oven gehard en 100% hoogspanningsvonk getest, waardoor de speldgaten die door veldverf op gelaste tanks worden aangebracht, worden geëlimineerd.

·Uitbreidbaarheid en verhuizing:De constructie van de panelen stelt de eigenaar in staat de capaciteit te vergroten door ringen toe te voegen of de hele tank te verplaatsen. Dit is onmogelijk voor gegoten beton of gelaste monolieten.

·Levenscyclus-economie:Met een ontwerpleeftijd van 30-50 jaar voor GFS en geen herlaagcycli, zijn de totale eigendomskosten lager dan voor beton (constante reparatie) en gecoat gelast staal (elke 5-10 jaar herlaag).

3. Hoe het juiste paneel materiaal en grootte te kiezen

De selectie van het materiaal volgt de opgeslagen vloeistof; de afmeting volgt de vraag naar het proces.

·Drinkwater:Specificeer NSF/ANSI 61- en WRAS-gecertificeerde GFS-panelen, ontworpen volgens AWWA D103-09, met toegang tot het dak en ventilatie volgens standaardpraktijk.

·Afvalwater en slib:FBE- of GFS-panelen behandelen waterstofsulfide en variabele pH; ISO 28765 regelt de emaillekwaliteit voor deze taken.

·Vloeistoffen van hoge zuiverheid en chemische vloeistoffen:304/316/316L roestvrij panelen leveren een inert, polijstbaar oppervlak voor voedsel-, drank- en farmaceutische processen (opties die aan de LFGB voldoen).

·Capaciteitsbereik:de modulaire panelen met een geometrie van 20 m3 tot meer dan 20 000 m3; de door de FEA geverifieerde ontwerpen zijn geschikt voor wind-, seismische en sneeuwbelastingen op de projectlocatie.

Ingenieursgarantie

Elke Centrum-Emaalpanel opslag tank schepen met FEA-gebaseerde structurele berekeningen, coating certificaten, koppel-gecontroleerde bouten procedures,de opties voor het toezicht op de installatie in het kader van ISO 9001 en ISO 45001 beheersystemen, in overeenstemming met de eisen van AWWA D103-09, ISO 28765, NSF/ANSI 61, EN 1090 en NFPA.

Vaak gestelde vragen (FAQ)

Wat is een paneelopslagtank?

Een paneelopslagtank is een modulaire tank die is gebouwd van fabrieksgecoate stalen panelen die ter plaatse met dichtgemaakte naden worden samengeboord.en kan worden uitgebreid ring voor ring of verplaatst, met een capaciteit van 20 m3 tot meer dan 20 000 m3.

Hoe lang duurt het om een tank te installeren?

De meeste paneeltanks worden binnen één tot drie weken opgetrokken, afhankelijk van de capaciteit. Een 1000 m3 GFS-tank wordt doorgaans in enkele dagen met een kleine bemanning geassembleerd.of een veldcoating vereist is.

Welk paneelmateriaal moet ik kiezen?

Kies GFS voor drinkwater en corrosieve stoffen (NSF/ANSI 61-certificering), FBE voor afvalwater en chemische diensten, 304/316/316L roestvrij voor toepassingen met een hoge zuiverheid,en gegalvaniseerd staal voor zuinige opslag van water en droogDe ingenieurs bevestigen de selectie tegen uw vloeibare chemie.

Kunnen de opslagtanks van de panelen op maat worden gemaakt?

Ja. Centrum Emailleerders diameter, hoogte, daktype (kegel, geodetische koepel, membraan) en accessoires ∙ manholes, flenzen, ladders, platforms, mixers ∙ voor elk project,met FEA-verificatie voor lokale wind- en seismische belastingen.

·
