Drijvend dak voor hydraulische olietanks: Handhaaft vloeistofzuiverheid en -stabiliteit

Hydraulische oliën hebben een uitzonderlijk lage dampdruk, waardoor verdampingsverlies een minimale financiële zorg is. Bij toepassingen voor grote bulkopslag kan echter eenIntern drijvend dak (IFR)wordt ingezet om de vloeistofzuiverheid te waarborgen. Het fungeert als een absoluut fysiek schild tegen zuurstof uit de lucht, vochtabsorptie en het binnendringen van microscopisch kleine deeltjes – de belangrijkste oorzaken van defecten aan downstream-componenten.

Wanneer bulk industriële hydraulische vloeistof wordt opgeslagen in conventionele, niet-afgedichte tanks met een vast dak, wordt deze geconfronteerd met drie catastrofale degradatievectoren:

• Oxidatie:Constant contact tussen zuurstof uit de lucht en de stilstaande oppervlaktelaag van de olie veroorzaakt een moleculaire afbraak, waardoor zuur slib, onoplosbare vernis en polymeerketens ontstaan ​​die precisieservo's blokkeren.
• Hydrolyse:Industriële hydraulische oliën zijn inherent hygroscopisch. Als de omgevingstemperatuur fluctueert, "ademt" de tank vochtige lucht in, waardoor vocht condenseert op de binnenzijde van de tank en zich vermengt met de vloeistof, waardoor de anti-slijtage additieven snel uitgeput raken.
• Deeltjesindringing:Microscopisch stof, zand en silica in de lucht omzeilen de standaard grove tankopeningen, nestelen zich direct in de oliematrix en veroorzaken schurende slijtage aan mechanische spelingen met nauwe toleranties.

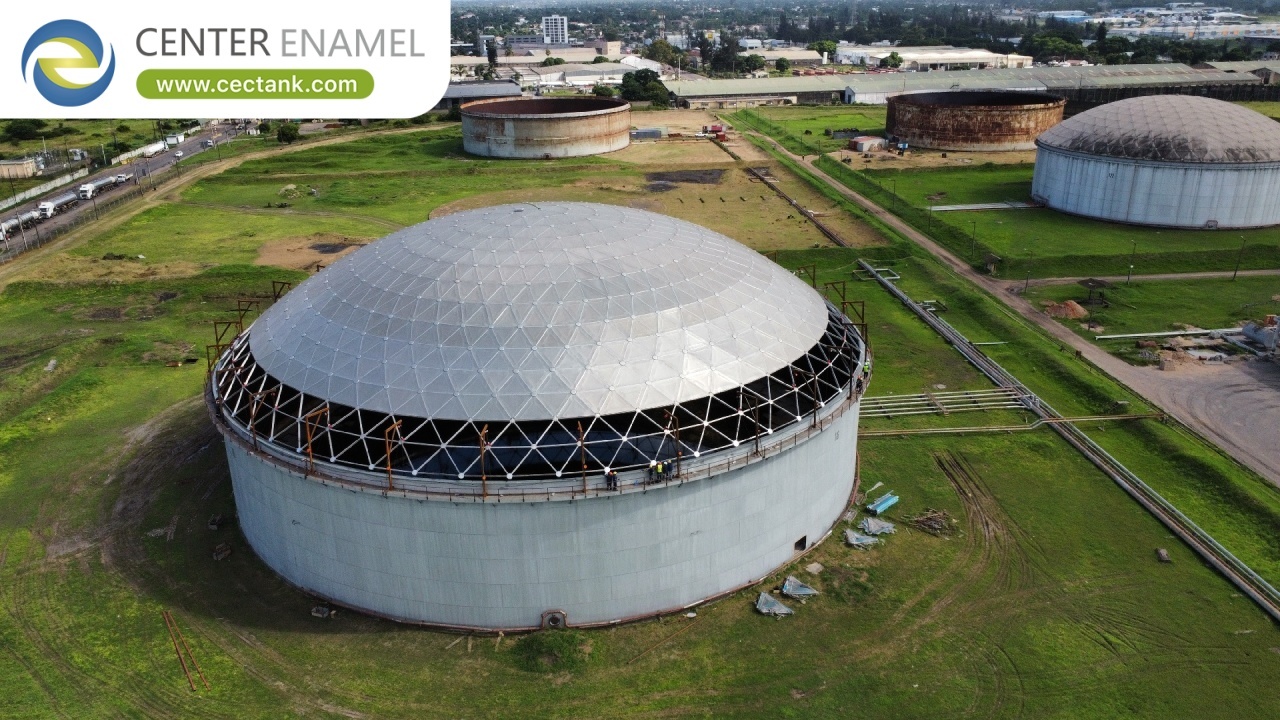

Een Internal Floating Roof (IFR) werkt door direct op het vloeistofoppervlak te drijven in een vaste externe structuur (zoals een vastgeschroefde stalen of aluminium koepeltank). Het zwevende paneel elimineert de open luchtruimte boven de vloeistof en zorgt ervoor dat zelfs tijdens vul- of aftapcycli van grote volumes geen omgevingslucht in contact komt met het bulkolievolume.

Om een ​​goede flotatie te behouden en kantelen of zinken onder mechanische weerstandskrachten tijdens bedrijf te voorkomen, moet het verplaatsingsvolume van de IFR veilig groter zijn dan de totale massa van de constructie. De fysica die dit evenwicht regelt, wordt uitgedrukt in de fundamentele formule voor het drijfvermogen:

De structurele parameters en technische toleranties die vereist zijn voor een IFR die industriële hydraulische smeermiddelen hanteert, verschillen radicaal van typische vluchtige petroleuminstallaties:

Direct antwoord:Het belangrijkste technische kwetsbaarheidspunt bij een drijvend dak met hydraulische olie is de randafdichting. Omdat de afdichting permanent in direct contact blijft met de hydraulische olie, moet de elastomeerverbinding perfect compatibel zijn met de specifieke additievenpakketten (waaronder zinkdialkyldithiofosfaat of antischuimpolymeren) om materiaalfalen te voorkomen.

Het selecteren van een verkeerd polymeer kan chemische zwelling, structurele verzachting of droogscheuren veroorzaken, waardoor de integriteit van de tankafdichting wordt aangetast en microscopisch kleine rubberfragmenten direct in de vloeistoftoevoer terechtkomen.

• Fluorkoolstof (Viton / FKM):De premiumoptie voor synthetische hydraulische oliën, biogebaseerde vloeistoffen en fosfaatesterconfiguraties. Het ervaart minder dan3%volumeverandering gedurende tientallen jaren van continue onderdompeling en handhaaft een optimale mechanische veegdruk tegen de tankwand.
• Hoog-acrylonitril-nitril (NBR / Buna-N):Aanbevolen voor conventionele hydraulische oliën op minerale basis. De formulering moet een acrylonitrilgehalte behouden dat hoger is dan36%om weerstand te bieden aan de zwelneigingen die inherent zijn aan lichte industriële basisoliën.
• PTFE-dampwikkels:Vaak gebruikt als een dun, zeer duurzaam schild dat zich rond primaire veerkrachtige schuimkernen wikkelt, waardoor een gladde, chemisch ondoordringbare barrière ontstaat die wrijving langs de interne tankwanden minimaliseert.

Industriële installaties die gebruik maken van drijvende daken voor het opvangen van zware smeermiddelen of hydraulische olie moeten strikt voldoen aan de volgende structurele en testvoorschriften:

• API Standaard 650 Bijlage H:Regelt de veiligheidsmarges op het gebied van ontwerp, productie en drijfvermogen van interne drijvende daken in atmosferische opslagomgevingen.
• AWWA D103-09:Regelt de inzet van modulaire, in de fabriek gecoate, vastgeschroefde stalen opslagstructuren, die zorgen voor de gladde interne schaalprofielen die nodig zijn voor een vloeistofdichte veegafdichting.
• ISO 4406 Reinheidsnorm:Wordt gebruikt om de tankprestaties te verifiëren. Een goed afgedicht intern drijvend dak, gekoppeld aan een absoluut droogmiddel-ademhalingssysteem op het vaste buitendak, zou op betrouwbare wijze de zuiverheid van bulkolie op of boven een niveau moeten handhaven.ISO16/14/11netheidsgraad.

Een hoge vloeistofviscositeit verhoogt de schuifweerstand van de vloeistof die wordt uitgeoefend op de omtreksvelgafdichtingen tijdens vul- en ledigingscycli. Om deze weerstand te compenseren, moet het structurele ontwerp extra stijve geleidepalen en anti-rotatiekabels bevatten om ervoor te zorgen dat het drijvende dek verticaal beweegt zonder vast te lopen, te kantelen of kruislings tegen de tankwanden te klemmen.

Ja. De combinatie van een IFR met een stikstofdekensysteem onder lage druk ($N_2$) vertegenwoordigt de hoogste standaard voor vloeistofbehoud. Het zwevende dak elimineert overslaan98%van het vloeistof-gas-grensvlakgebied, waardoor de hoeveelheid stikstofgas die nodig is om de resterende vrije ruimte van de tank tegen zuurstof te beschermen aanzienlijk wordt verminderd.

In tegenstelling tot lichte brandstoffen laat hydraulische olie een hardnekkige, zware smeerfilm achter op de binnenwand van de tank als het dak valt. Deze film trekt fijne deeltjes aan als deze erin slagen de bovenste dampruimte binnen te dringen. Regelmatige visuele inspecties zijn vereist om er zeker van te zijn dat de primaire afstrijkafdichtingen schoon zijn en dat opgehoopt sediment op de tankwanden de randen van de afdichtingen niet afbreekt.

Omdat het drijvende dek wordt beschermd door een vast extern dak (een opstelling met een intern drijvend dak), verzamelt het regenwater zich niet rechtstreeks op het dekoppervlak, zoals bij een extern drijvend dak het geval zou zijn. Hierdoor zijn complexe interne flexibele afvoerleidingen – die het risico lopen op lekkage of verstopping – niet nodig. Deze ontwerpkeuze vermindert de voortdurende onderhoudsbehoeften van het systeem aanzienlijk.

Elke breuk in de dekpanelen of het falen van de randafdichting waardoor hydraulische olie zich op het drijvende dak kan verzamelen, vermindert de totale drijfvermogenmarge. Als er niets wordt gecorrigeerd, kan het gewicht van de opgehoopte olie ertoe leiden dat het dak kantelt of zinkt. Tanks moeten worden uitgerust met automatische niveau-indicatoren of visuele inspectiepoorten om vloeistofophopingen vroegtijdig op te vangen.
