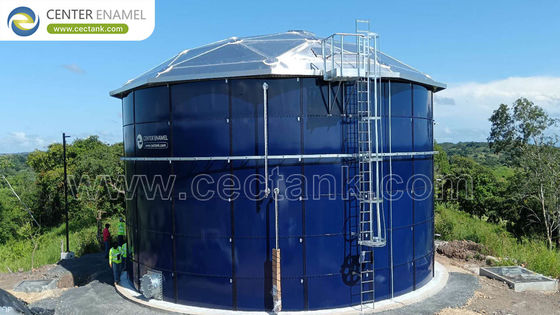

Op maat gemaakte met glas en staal samengevoegde tanks voor waterzuivering, RO-water en zeewaterbehandeling met snelle installatie

Industriële en gemeentelijke waterzuiveringsinfrastructuur vereist zeer gespecialiseerde insluitingsmaterialen. Processen die geavanceerde waterzuivering, omgekeerde osmose (RO)-verwerking en ontzilting van zeewater omvatten, introduceren unieke chemische omgevingen, variërend van de agressieve, gedemineraliseerde aard van ‘hongerig’ RO-water tot de ernstige door chloride veroorzaakte putvorming in mariene omgevingen.

AangepastGlas-gesmolten-naar-staal (GFS)Geschroefde tanks bieden een technische oplossing die extreme chemische bestendigheid combineert met de snelheid van modulaire constructie. Deze gids analyseert de structurele mechanica, materiaalkunde en operationele efficiëntie van het inzetten van GFS-tanks met hoge capaciteit in gespecialiseerde waterbehandelingsnetwerken.

Het fundamentele voordeel van een GFS-tank is de fysieke samenstelling: een zeer sterke koolstofstalen plaat van titaniumlegering, moleculair versmolten met een hoogwaardige borosilicaatglascoating bij temperaturen tot820°C tot 930°C. De resulterende grenslaag elimineert intern contact tussen vloeistof en staal, wat unieke voordelen biedt voor drie verschillende waterbehandelingstoepassingen:

Standaard waterzuiveringssystemen vereisen volledig inerte materialen om de waterveiligheid te behouden en microbiële groei te voorkomen. Het gladde, verglaasde oppervlak van met glas bekleed staal voorkomt ophoping van biofilm (Pseudomonas en algensoorten) en voldoet volledig aanNSF/ANSI 61EnWRAScertificeringen, waardoor wordt gegarandeerd dat er geen chemische stoffen in de openbare waternetten terechtkomen.

RO-permeaatwater is zeer zuiver, wat betekent dat het ontdaan is van zijn natuurlijke minerale ionen. Dit maakt het chemisch onstabiel en zeer agressief – vaak ‘hongerig water’ genoemd. RO-water loogt actief mineralen uit traditionele betonnen muren en versnelt snel de corrosie in koolstofstalen tanks. De silicamatrix van een GFS-tank is volledig ongevoelig voor water met een laag ionengehalte, waardoor zowel de waterzuiverheid als de structurele levensduur behouden blijven.

Zeewater bevat extreme concentraties chloride-ionen (Cl-), doorgaans hoger dan 19.000 mg/l. Deze ionen dringen de passieve chroomoxidelaag van standaard roestvast staal (zoals 304) binnen, wat leidt tot ernstige putcorrosie en spanningscorrosie. Center Enamel maakt gebruik van gespecialiseerde, dubbelzijdige glasformuleringen die zijn ontworpen om extreme chloride-omgevingen te weerstaan ​​en beter presteren dan standaard metaallegeringen tegen een fractie van de kapitaalkosten.

Bij het ontwerpen van een op maat gemaakte GFS-tank is het nodig om het soortelijk gewicht van de vloeistof (rho_fluid) in evenwicht te brengen met de structurele grenzen van de vastgeschroefde stalen schaal.

Om de maximale hydrostatische druk (P_max) te bepalen die wordt uitgeoefend op de basisring van een tank, passen ingenieurs de standaard vloeistofdrukvergelijking toe:

Zodra het plaatselijke drukprofiel is vastgesteld, wordt de vereiste constructiestaalplaatdikte (t) voor elk afzonderlijk ringniveau berekend met behulp van een wijziging van de dunwandige cilinderringspanningsvergelijking:

• t is de berekende structurele plaatdikte.

• D is de binnendiameter van de tank.

• is de toelaatbare ontwerpspanning van de specifieke titanium-koolstofstaalsoort volgensAWWA D103normen.

• E is de mechanische verbindingsefficiëntie van de reeks met bouten met hoge treksterkte (meestal variërend van 0,70 tot 0,85).

• is de aangewezen corrosietoeslag. Voor Center Enamel GFS-tanks, omdat de ondoordringbare glaslaag het staal volledig isoleert tegen materiaalverlies in de loop van de tijd.

Omdat de waterchemie dramatisch varieert tussen de zuiveringsfasen, moeten GFS-tanks worden aangepast met nauwkeurige materiaalconfiguraties:

Het belangrijkste knelpunt voor moderne industriële waterzuiveringsprojecten is de uitvoeringstijd in het veld. Traditionele betonnen bassins vereisen uitgebreide uitgravingen, het oprichten van een raamwerk, het binden van wapening en langdurige chemische uithardingsperioden. In het veld gelaste tanks vereisen uitgebreide structurele steigers, meervoudig lassen door gecertificeerde bemanningen en niet-destructieve tests (NDT) onder gunstige weersomstandigheden.

Center Enamel pakt dit knelpunt aan door middel van eenModulair snelinstallatiesysteem:

1. Fabrieksprefabricage:100% van het snijden, ponsen, gritstralen en emailleren wordt uitgevoerd in een geautomatiseerde faciliteit. Elk paneel is vooraf getest via een hoogspanningsinstallatie1500V elektrische vakantietestom vóór verzending de nul-microporositeit te verifiëren.

2. Compacte containerlogistiek:De panelen worden efficiënt op pallets verpakt en verzonden in standaard zeecontainers, waardoor de logistieke kosten en de voetafdruk van de locatie tot een minimum worden beperkt.

3. Synchronisatie op grondniveau:De montage gebeurt van boven naar beneden met behulp van gespecialiseerde mechanische hefsystemen. De ring van het bovenpaneel en het dak worden op grondniveau gemonteerd en vervolgens omhoog opgevijzeld zodat de volgende ring eronder kan worden vastgeschroefd.

4. Nul heet werk:Bemanningen monteren de gehele constructie met behulp van zelfborgende bouten met hoge treksterkte en gespecialiseerde elastomere afdichtingsmiddelen. Dit vermijdt al het veldlassen en verkort de installatietijden met maximaal60%en maakt het mogelijk dat de bouw doorgaat, ongeacht regen, hitte of omgevingsomstandigheden onder nul.

Vraag: Waarom kan standaard roestvrij staal niet worden gebruikt voor de opslag van zeewaterontzilting?

A: Hoewel roestvrij staal bestand is tegen algemene atmosferische oxidatie, zijn standaardkwaliteiten zoals 304 of 316 zeer gevoelig voor plaatselijke putcorrosie en spleetcorrosie bij blootstelling aan hoge chlorideniveaus (Cl-) in zeewater. GFS biedt een volledige chemische barrière die metaalputvorming volledig vermijdt.

Vraag: Wat is de verwachte levensduur van een op maat gemaakte GFS-tank in een RO-watersysteem?

A: Dankzij de inerte aard van de glascoating, die niet reageert met gedemineraliseerd water, heeft een goed ontworpen en onderhouden GFS-tank een ontwerplevensduur die langer is dan30 tot 50 jaar.

Vraag: Kunnen deze tanks worden aangepast als de capaciteit van de waterzuiveringsinstallatie toeneemt?

EEN: Ja. Dankzij het modulaire ontwerp met bouten kan de tankconfiguratie verticaal worden geschaald door onderste paneelringen toe te voegen, op voorwaarde dat de betonnen funderingsringbalk is ontworpen om de extra hydrostatische belasting te ondersteunen.

Voor het bouwen van veerkrachtige, hoogwaardige waterbehandelingsnetwerken is een ervaren productiepartner nodig.Shijiazhuang Zhengzhong Technology Co., Ltd. (Middenglazuur)is Azië's toonaangevende fabrikant van modulaire, vastgeschroefde opslagsystemen30 jaar materiaalwetenschappelijke expertisemet succesvolle installaties in meer dan 100 landen.

Center Enamel opereert onder de gecontroleerde ISO 9001-, ISO 14001- en ISO 45001-normen en beschikt over bijna200 eigen patenten, in samenwerking met wereldwijde EPC-bedrijven en gemeentelijke nutsbedrijven om projectrisico's te verlagen en de installatietijdlijnen te versnellen.

Beveilig uw waterverwerkingsmiddelen met precisie, in de fabriek aangebrachte bescherming.

Om engineering- en inkoopteams te helpen hun projectparameters te visualiseren, kan de volgende interactieve simulatietool worden gebruikt om de vloeistofdynamica, basislijn hydrostatische drukprofielen en vereiste materiaalspecificaties te berekenen voor op maat gemaakte Glass-Fused-to-Steel tankarrays op basis van uw doelcapaciteit en gespecialiseerde watertoepassing.
