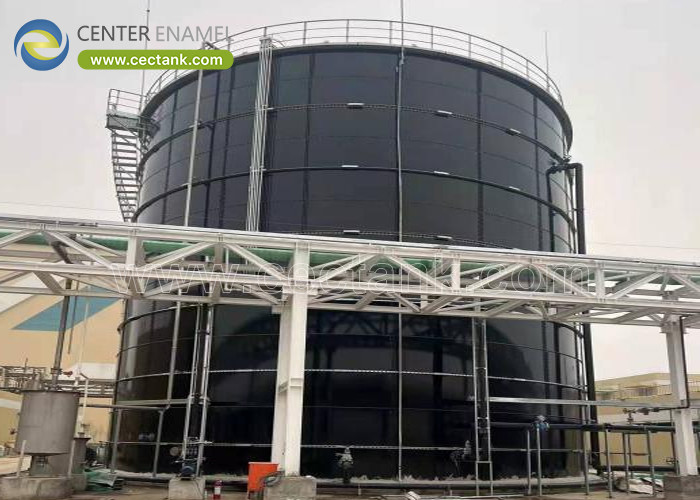

Kosten-efficiënte stalen tanks met bouten als EGSB-reactor en afvalwatertanks

• Hoge anaërobe uitmuntendheid:Expanded Granular Sludge Bed (EGSB) -reactoren zijn de voornaamste keuze voor de behandeling van organisch afvalwater met een hoge sterkte, waarvoor hoge torenvormige vaten met precieze hydraulische parameters nodig zijn.

• Het voordeel van gespannen staal:Voorgefabriceerde stalen tanks met bouten, hoofdzakelijk met glazen staal (GFS) bieden een kosteneffectief alternatief voor beton en gelast staal.de CAPEX met maximaal 30% tot 40% verlagen en de bouwtijden op locatie verkorten tot dagen in plaats van maanden.

• Structurele optimalisatie:Geconstrueerd om de hoge hydrostatische druk van hoge EGSB-torens te weerstaan, met behulp van variabele platendiktes die overeenkomen met de drukgradiënt.

• Belangrijkste normen:Volledig in overeenstemming met wereldwijde gemeentelijke en industriële normen, waaronder AWWA D103-09, ISO 28765 en regionale seismische codes.

DeExpanded Granular Sludge Bed (EGSB)de reactor is een belangrijke evolutionaire stap in de anaërobe zuivering van afvalwater met een hoog vermogen.zetmeelfabrieken, en chemische verwerkingsinstallaties.

In tegenstelling tot zijn voorganger, de UASB-reactor (Upflow Anaerobic Sludge Blanket), heeft een EGSB-reactor een veel hogere beeldverhouding (hoogte-diameterverhouding meestal > 3:1 of zelfs 5:1) en maakt gebruik van een hoge hydraulische recirculatieDit ontwerp maakt een aanzienlijk verhoogde opstroomsnelheid mogelijk, waardoor het korrelslibbed wordt uitgebreid en de biomassa in een fluïde toestand blijft.Deze vloeibaarmaking maximaliseert het contact van afvalwater met biomassa, waardoor het systeem organische ladingspercentages (OLR's) van maximaal20 tot 35 kg COD/m3·dag.

De snelheid van de hydraulische opstroom wordt wiskundig gedefinieerd als:

Om de hoge v_{up}$ te behouden die nodig is om het bed te vloeistoffen (typisch4 tot en met 10 m/hIn het geval van de reactorcontainer moet de structuur worden geoptimaliseerd als een hoge verticale toren.

Het ontwerp van een hoge EGSB-reactor biedt unieke structurele uitdagingen: naarmate de hoogte van de toren toeneemt, neemt de hydrostatische druk die op de ondermuren werkt lineair toe.

De hydrostatische druk op een bepaalde hoogte $z$ vanaf de bodem van de tank wordt uitgedrukt als:

Vanwege deze lineaire drukgradiënt vereist de bodem van de reactor zware structurele steun, terwijl de bovenste ringen dunnere materialen kunnen gebruiken.

• Graduele plaatdikte:Met het bouwwerk kunnen ingenieurs de dikte van individuele ringen variëren.terwijl de bovenste platen geleidelijk dunner wordenDit vermindert het materiaalverspilling en verlaagt het totale gewicht van de tank.

• Geen op-locatie lassen:Traditionele gelaste stalen torens vereisen geschoolde veldsweisers, radiografische lasonderzoek (röntgenstraling) en sandblasting en coating ter plaatse.en getest in een gecontroleerde fabrieksomgeving, en vervolgens ter plaatse met behulp van gespecialiseerde aansluitingen aan elkaar gespeld.

• Minimale site-voetafdruk:Aangezien EGSB-installaties vaak worden geïntegreerd in bestaande industriële installaties waar de ruimte beperkt is, is de top-down-verheffingstechniek die wordt gebruikt voor de installatie van gespeld staaltanks zeer gunstig.Het elimineert de noodzaak voor een gigantisch steiger, zware kranen en grote bouwterreinen.

De selectie van het juiste materiaal voor de reactorwand is van cruciaal belang.en waterstofsulfide gas in de hoofdruimte.

Om betrouwbaar te kunnen functioneren als een EGSB-reactor met een hoog vermogen, moet een met bouten beklede stalen tank verschillende gespecialiseerde technische componenten bevatten:

De driefaseseparator bevindt zich bovenaan de EGSB-toren en scheidt behandeld afvalwater, biogas en korrelslib.het mogelijk maken dat de biomassa zich terug in de verteringszone vestigt terwijl het gas wordt gevangenBolted staal tanks zijn ontworpen met aangepaste interne beugels en flenzen om het gewicht van deze complexe roestvrij staal of FRP separator assembly te ondersteunen.

Omdat anaërobe vertering corrosief H_2S produceert, is glas-gesmolten-in-staal (GFS) de voorkeur voor een gespannen tank.Dit betekent dat het niet wordt beïnvloed door condensatie van zwavelzuur in de gaszone of organische zuren in de vloeibare zone..

Voor de opslag van biogas en drukbeheersing zijn gesloten EGSB-tanks gemakkelijk uitgerust metDoppel membraan dakenDeze daken zijn ontworpen om drukschommelingen te verwerken en naadloos te integreren met de bovenkant van de gespannen stalen platen.

Beton is poreus en zeer gevoelig voor chemische etsen door organische zuren en microbiële geïnduceerde corrosie (MIC) door H_2S gas.betontorens vereisen uitgebreide fundering voorbereidingVoorts is het belangrijk dat de verwerking van de staalreservoirs, die in de eerste plaats door de verwerking van de staalreservoirs worden uitgevoerd, door de verwerking van de staalreservoirs wordt gecontroleerd.en kan worden geïnstalleerd in een fractie van de tijd tegen een veel lagere kosten.

Door dikkere, hogere staalplaten te gebruiken voor de onderste ringen van de toren en dunnere platen voor de bovenste secties, kunnen we het project op maat maken.Structurele ingenieurs kunnen de tank optimaliseren om hoge hydrostatische druk te weerstaan en de materiaalkosten tot een minimum te beperkenAlle ontwerpen voldoen strikt aan deAWWA D103-09standaard.

De naden van gesloten stalen tanks worden afgesloten met duurzame elastomeerdichtingsmiddelen van industriële kwaliteit (op polyurethaan of siliconen gebaseerd) in combinatie met zelfvergrendelende bouten.Deze afdichtingsmiddelen zijn zeer bestand tegen de chemische verbindingen, temperaturen en druk die worden gevonden bij de industriële afvalwaterzuivering, waardoor de lekvrije prestaties op lange termijn worden gewaarborgd.

Ja, anaërobe spijsverteringsprocessen zijn afhankelijk van een stabiele mesofiele vertering (35°C tot 38°C) of thermofiele (50°C tot 55°CHet gebruik van de term "verwarming" is in de meeste gevallen mogelijk, maar het gebruik van de term "verwarming" is in de meeste gevallen niet mogelijk.met een vermogen van meer dan 50 W.
