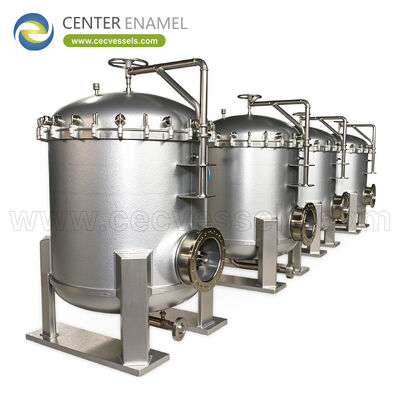

China Glycol Separator Fabrikant Levert Efficiënte Vloeistofscheidingsoplossingen Voor Aardgasverwerkingstoepassingen

China Glycol Separator Fabrikant Levert Efficiënte Vloeistofscheidingsoplossingen Voor Toepassingen in Aardgasverwerking

Een glycol separator in aardgasverwerking verwijdert of controleert vloeistof (water en koolwaterstoffen) zodat het gas voldoet aan de pijpleiding specificaties en zodat glycoldehydratie schoon verloopt. De keuze draait om het bereiken van betrouwbare vloeistofscheiding bij de juiste druk en flow - niet om het kopen van het grootste vat.

Deze gids legt het scheidingsprincipe uit, het onderscheid tussen een contaktor en een separator, de logica voor dimensionering, en een checklist voor specificaties, zodat kopers een vat kunnen aanvragen dat daadwerkelijk presteert in gasverwerking.

De Rol Van Vloeistofscheiding In Gasdehydratie

Aardgas dat dehydratie ingaat, bevat vaak vrij water, gecondenseerde koolwaterstoffen en meegevoerde glycol. Als deze niet worden gescheiden, beschadigen ze downstream apparatuur, verdunnen ze glycol en breken ze de kwaliteitslimieten van de pijpleiding. Het glycol separator of contaktor vat staat centraal bij triethyleenglycol (TEG) dehydratie.

Efficiënte scheiding betekent dat het gas in wezen droog vertrekt en de vloeistofstroom schoon genoeg is voor glycolregeneratie. Het vat moet overeenkomen met de gasstroom, druk en vloeistofbelasting.

Glycol Contactor versus Separator: Ken Het Verschil

Een glycol contaktor mengt rijk gas met arme glycol om water te absorberen, en scheidt vervolgens het gedroogde gas van de rijke glycol - het is zowel contact als scheiding. Een separator voor de contaktor onttrekt vrije vloeistof voordat het gas glycol ontmoet.

Specificaties vereisen vaak beide: een inlaatscheider om de contaktor te beschermen, en de contaktor zelf. Het samenvoegen van de twee leidt tot onderontworpen treinen en overdrachts-problemen.

Dimensioneringslogica: Retentie, Snelheid En Misteliminatie

Dimensionering rust op de gasstroom (onder de overdrachts-limiet gehouden), de retentietijd van de vloeistof, en de selectie van de misteliminator. Te hoge snelheid her-overdraagt druppels; te korte retentie laat vloeistof in het gas achter. De vatdiameter en naad-tot-naad lengte volgen hieruit.

Kopers moeten de gasstroom, druk, temperatuur, verwachte vloeistofstromen en vaste stofgehalte verstrekken. Van daaruit levert een fabrikant de diameter, lengte en interne configuratie - geen one-size-fits-all vat.

Interne Configuratie Opties

Veelvoorkomende interne onderdelen zijn inlaatapparaten (om momentum te breken), demister pads (om mist op te vangen), en weir- of boot-arrangementen voor vloeistofafvoer. De juiste mix hangt af van of de taak voornamelijk mist, voornamelijk bulk vloeistof, of beide is.

Het aanvragen van 'een separator' zonder de vloeistofkarakteristieken te definiëren, resulteert in een vat dat mogelijk het dominante scheidingsmechanisme mist. De specificatie moet de verwachte vloeistofvorm benoemen.

Specificatie Checklist Voor RFQ

Stel de gassamenstelling en -stroom, bedrijfsdruk en -temperatuur, vrije water- en koolwaterstof-vloeistofstromen, vaste stoffen, en de vereiste droogheid aan de uitlaat vast. Vermeld de ontwerpcode en eventuele sour-service opmerking.

Hiermee kan een gekwalificeerde fabrikant een contaktor, separator, of beide, plus interne onderdelen voorstellen, en de fabricagecode en inspectie bevestigen.

Contactor vs Separator In Gas Dehydratie

Glycol Separator Selectie Parameters

Inkoop, Acceptatie En Levenscyclus

Voor een separator bestelling begint de inkoop met een complete specificatie: taak, stroomsamenstelling, druk en temperatuur, materiaal, ontwerpcode, en vereiste inspectie. Een leverancier die een schriftelijke thermische of mechanische ontwerpbasis terugstuurt - niet alleen een prijs - laat de koper biedingen op gelijke voet vergelijken en voorkomt kostbare herstelwerkzaamheden nadat de fabricage begint.

Bestelhoeveelheden zijn flexibel, met een minimale bestelhoeveelheid van één eenheid, wat zowel pilot- als grootschalige projecten ondersteunt. De typische fabricage- en inspectietijd is ongeveer twee maanden vanaf bevestigd ontwerp en vrijgegeven materiaal, dus de koper moet de mijlpaal afstemmen op het algehele projectschema en de specificatie vroegtijdig vastleggen.

Betaling wordt doorgaans afgehandeld via L/C of T/T voorwaarden, en acceptatie moet vooraf worden gedefinieerd: materiaalcertificaten, dimensionale controle, hydrostatische of pneumatische test, en eventuele markt-specifieke documentatie. Het bevestigen van de exacte leveringsomvang en reserveonderdelen voorkomt ambiguïteit bij de fabriekacceptatie.

Na levering is de waarde gedurende de levenscyclus afhankelijk van toegankelijk ontwerp en duidelijke operationele limieten. Vraag begeleiding voor reiniging en inspectie, gedefinieerde nozzle- en toegangspunten, en de materiaalbasis aan, zodat de unit tijdens zijn levensduur kan worden onderhouden in plaats van voortijdig te worden vervangen.

• Specificatie vastlegging: bevestig taak, code en materiaal voor fabricage om de doorlooptijd te beschermen.
• Acceptatie scope: materiaal certificaten, dimensionale controle, druktest, en export documenten.
• Commerciële voorwaarden: flexibele MOQ (minimum 1), L/C of T/T, ~2 maanden typische doorlooptijd.
• Levenscyclus: vraag inspectie toegang en onderhoudsbegeleiding aan bij bestelling.

Normen, Codes En Kwaliteitsborging

Gekwalificeerde Separator levering is gebaseerd op erkende drukapparatuurcodes. Fabricage wordt routinematig uitgevoerd volgens ASME VIII Div.1 en GB/T 150, met CE / PED markering beschikbaar voor de Europese markt. Voor waterstof- of sour-service volgt materiaal selectie NACE MR0175 / ISO 15156, zodat het natte pad bestand is tegen het specifieke omgevingsmechanisme in plaats van te vertrouwen op generieke corrosie-toeslagen.

Kwaliteitsmanagement loopt volgens ISO 9001, en de productie workflow omvat materiaal traceerbaarheid van het molencertificaat tot het afgewerkte vat, gevolgd door hydrostatische of pneumatische testen en dimensionale verificatie. Lasprocedures en inspecteurskwalificaties zijn gedocumenteerd, zodat de geleverde unit kan worden gecontroleerd tegen de vermelde code en projectspecificatie.

Kopers moeten de exacte codes en eventuele aanvullende normen vermelden bij de aanvraag-voor-offerte fase. Dit zorgt ervoor dat markering, documentatie en acceptatie overeenkomen met de bestemmingsmarkt en elimineert de meest voorkomende oorzaak van late herstelwerkzaamheden.

• Codes: ASME VIII Div.1 en GB/T 150; CE/PED op aanvraag.
• Materiaalintegriteit: NACE MR0175 / ISO 15156 voor H2 of sour service.
• Kwaliteit: ISO 9001, volledige materiaal traceerbaarheid, druktesten.
• Documentatie: molen certificaten, WPS/PQR, test- en inspectierapporten.

Conclusie

Een efficiënte glycol separator voor aardgasverwerking wordt geselecteerd op gasstroom, druk, vloeistofbelasting en vereiste droogheid - niet alleen op grootte. Scheid de inlaatscheider (bulk vloeistof) van de contaktor (absorptie plus scheiding), dimensionering op snelheid en retentie, en specificeer interne onderdelen voor uw dominante vloeistofvorm. Een gekwalificeerde fabrikant moet diameter, lengte en interne configuratie terugsturen op basis van uw stroomgegevens.

Over De Fabrikant

De fabrikant bouwt gasverwerkings-separatoren en glycol contactors volgens ASME VIII Div.1 en GB/T 150, met demister, inlaatapparaat en boot opties, plus materiaal traceerbaarheid en druktesten. Sour-service materialen worden op aanvraag geciteerd.

Bevestig bestelhoeveelheid, doorlooptijd, inspectie scope, en eventuele NACE / corrosie-toeslag vereisten voordat u de bestelling plaatst.

Veelgestelde Vragen (FAQ)

Waarvoor wordt een glycol separator gebruikt?

Het regelt vloeistof (water en koolwaterstoffen) in aardgasdehydratie, zodat gedroogd gas voldoet aan de pijpleiding specificaties en glycolregeneratie schoon blijft.

Wat is het verschil tussen een contaktor en een separator?

Een contaktor brengt gas in contact met arme glycol en scheidt stromen; een inlaatscheider onttrekt vrije vloeistof vóór de contaktor om deze te beschermen.

Hoe wordt een glycol separator gedimensioneerd?

Op basis van gasstroom, druk, temperatuur, vloeistofstromen en retentie/snelheidslimieten - wat resulteert in diameter, lengte en interne onderdelen.

Waarom is de gasstroom belangrijk?

Boven de overdrachts-limiet her-overdraagt het druppels en ondermijnt het de scheiding; dimensionering houdt de snelheid onder die limiet.

Welke interne onderdelen heeft een glycol vat nodig?

Inlaat momentum breker, demister pad voor mist, en een boot of weir voor vloeistofafvoer, gekozen op basis van vloeistofvorm.

Heb ik zowel een separator als een contaktor nodig?

Vaak wel: een inlaatscheider beschermt de contaktor; de contaktor doet absorptie plus definitieve scheiding.

Welke ontwerpcode is van toepassing?

Typisch ASME VIII Div.1 of GB/T 150, vermeld in de RFQ voor correcte markering en acceptatie.

Wat is de relevantie van NACE hier?

Als de stroom zuur is (H2S/CO2), kan de NACE MR0175/ISO 15156 materiaalrichtlijn van toepassing zijn; vermeld dit vooraf.

Hoe voorkom ik glycol overdracht?

Specificeer de uitlaat droogheid, dimensionering de contaktor op massaoverdracht plus scheiding, en gebruik correcte demisting.

Welke vloeistofgegevens moet ik verstrekken?

Vrije waterstroom, koolwaterstof vloeistofstroom, en vaste stofgehalte, zodat de interne onderdelen de taak aankunnen.

Welke retentietijd is nodig?

Voldoende om vloeistof te laten bezinken voordat het gas vertrekt; te kort laat vloeistof achter in de gasstroom.

Kan één vat alles doen?

Alleen als de taak eenvoudig is; gemengde bulk-plus-mist taken vereisen meestal gedefinieerde interne onderdelen of twee vaten.

Welke inspectie moet ik aanvragen?

Hydrostatische/pneumatische test, materiaal certificaten, en eventuele NACE of corrosie-toeslag documentatie.

Hoe vergelijk ik leveranciersbiedingen?

Op dezelfde stroomgegevens, code, interne onderdelen, en inspectie - niet op vatgrootte of prijs alleen.

Wat veroorzaakt onderprestatie van de separator?

Verkeerde snelheid, ontbrekende of verkeerde interne onderdelen, of ongespecificeerde vloeistofbelasting - allemaal op te lossen met een complete specificatie.
