Rioolwaterzuiveringstanks en procesintegratie

Een rioolwaterzuiveringsinstallatie zet gemeentelijk en industrieel afvalwater om in schone lozing via gescreende, biologische en zuiveringsfasen, waarbij elk een corrosiebestendig tanksysteem nodig heeft. De vastgeschroefde Glass-Fused-to-Steel (GFS) en Fusion Bonded Epoxy (FBE) tanks zijn ontworpen door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel). Ze zijn gebouwd volgens AWWA D103-09 en ISO 28765 en tijdens de vakantie getest bij 1500 V voor een levensduur van 30-50 jaar.

Wat een rioolwaterzuiveringsinstallatietank is

Een tank voor een rioolwaterzuiveringsinstallatie is een vastgeschroefd stalen vat, ofwel Glass-Fused-to-Steel (GFS) of Fusion Bonded Epoxy (FBE), dat gescreend, geëgaliseerd en geklaard rioolwater van 20-60.000 m3 in één enkele eenheid bevat. De 0,25-0,45 mm geëmailleerde of 250-450 um epoxyvoering is bestand tegen de constante nat-droog- en sulfidecyclus, en bouten van 8,8-kwaliteit dragen de hydrostatische druk voor een structuur van 30-50 jaar.

• Voering:emaille of FBE.
• Bereik:20-60.000 m3.
• Bouten:8,8-cijfer.
• Leven:30-50 jaar.

Hoe de fabriek vastgeschroefde tanks gebruikt

De stroom gaat door staafschermen, een egalisatietank, een aërobe of anaërobe biologische fase en een bezinkinstallatie, waarbij elke fase is ondergebracht in een vastgeschroefde GFS- of FBE-tank. Omdat de panelen in de fabriek worden gecoat en ter plaatse worden vastgeschroefd, vermijdt het schema van 8-20 weken veldlassen en bevestigt de 1500 V-vakantietest de afdichting voordat de installatie begint met de behandeling van 5-30 m3/uur rioolwater.

• Fasen:scherm om te verduidelijken.
• Bouwen:geen veldlas.
• Test:1500 V-afdichting.
• Stroom:5-30 m3/uur.

Belangrijkste tanktypen en componenten

De familie omvat de egalisatietank, de anaerobe of aerobe reactor, de bezinktank en de slibopslagtank, elk met bouten van klasse 8,8 en een vast of membraandak. Kernonderdelen zijn de gecoate panelen, de mangaten, de mondstukgroepen en de mixersteunen. Een gedocumenteerd ISO 9001- en ISO 45001-systeem is het kenmerk dat het pakket kwalificeert voor gemeentelijke taken.

• Reactor:aërobe of AD.
• Zuiveringsmiddel:bezinktank.
• Slib:vuilwatertank.
• QC:ISO9001 / 45001.

Toepassingen van rioolwatertanks

Ze bedienen gemeentelijk rioolwater, industrieel afvalwater en verpakte zuiveringsinstallaties waar de chemie geschilderde staal- en betonscheuren onder sulfaat aantast. Een GFS- of FBE-tank met een levensduur van 30-50 jaar wordt ook gebruikt voor gemeentelijk hergebruik en voor geïsoleerde gemeenschappen die een compacte installatie nodig hebben. De inerte bekleding is de reden dat dezelfde tankfamilie zowel schone als corrosieve stromen op één locatie afdekt.

• Gemeentelijk:rioolheffing.
• Industrieel:afval verwerken.
• Verpakt:compacte plant.
• Hergebruik:behandeld water.

Technische overwegingen

Technisch gezien omvat de EPC-scope het procesontwerp, de GFS- of FBE-tanklevering met 0,25-0,45 mm email of 250-450 um epoxy, 1500 V-vakantietests, 8.8-grade bouten en inbedrijfstelling op locatie. De tanks zijn berekend volgens AWWA D103-09 en ISO 28765, het biologische stadium volgens de lokale lozingsnorm, en het schema loopt 8-20 weken, afhankelijk van civiele werkzaamheden.

• Jas:emaille of FBE.
• Test:1500 V vakantie.
• Bouten:8,8-cijfer.
• weken:8-20 schema.

Hoe u een leverancier van plantentanks selecteert

Selecteer door bevestiging van één verantwoord EPC-contract, een gedocumenteerde GFS- of FBE-tank met 1500 V-test en bouten van klasse 8,8, en referenties van werkende rioolwaterzuiveringsinstallaties. Vraag naar de AWWA D103-09 en ISO 28765 berekening, de ISO 9001 / ISO 45001 certificaten en het inbedrijfstellingsplan. Wijs elk gesplitst bod af waarin niet kan worden vermeld wie eigenaar is van de tank-naar-process-interface.

• Bevestigen:enkel contract.
• Vraag:1500 V-record.
• Verifiëren:ISO9001 / 45001.
• Rekening:referenties.

Projectcasestudy

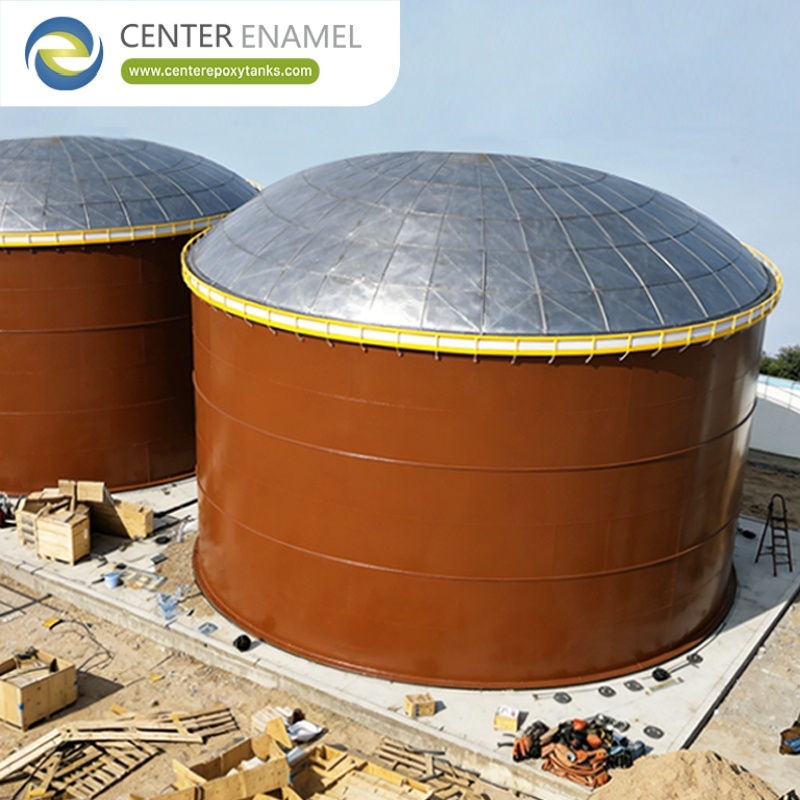

Bij een geverifieerd gemeentelijk afvalwaterproject in Ghana werden vier met Glass-Fused-to-Steel (GFS) vastgeschroefde tanks van 4.429 m3, gebouwd in 2021 onder een EPC-scope, gebruikt om rioolwater voor een groeiende gemeenschap te behandelen. De emaillaag van 0,25-0,45 mm werd tijdens de vakantie getest bij 1500 V en de boutnaden van klasse 8,8 hielden de structuur vast, wat een geïntegreerde tankopslag voor rioolwaterzuivering in West-Afrika demonstreert.

• Project:Gemeentelijk afvalwater van Ghana
• Locatie:Ghana, Afrika
• Industrie:Gemeentelijk water
• Sollicitatie:Rioolwaterzuivering
• Product:GFS geschroefde tank (EPC-scope)
• Capaciteit:4.429 m3
• Hoeveelheid:4 tanks
• Materiaal:Glas-gesmolten-naar-staal
• Normen:AWWA D103-09 / ISO 28765
• Jaar:2021

Over Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) heeft sinds 2008 EPC- en geschroefde tankpakketten geleverd aan gemeentelijke en industriële afvalwaterprojecten in meer dan 100 landen. De gedocumenteerde projectervaring omvat egalisatie-, anaërobe en zuiveringstanks gebouwd volgens AWWA D103-09 en ISO 28765, met inbedrijfstelling ter plaatse en training van lokale bemanning die de overdracht van de 30-50 jaar tankverantwoordelijkheid bij de eigenaar.

• Opgericht:2008 in China.
• Bereik:100+ landen.
• Domein:EPC en tanks.
• Code:AWWA D103-09.

Voordelen en beperkingen

Voordelen zijn één EPC-verantwoordelijkheid, een 1500 V-geverifieerde afdichting en een snelle montage met bouten waardoor lassen ter plaatse wordt vermeden. Beperkingen zijn dat de civiele fundering en de biologische procesapparatuur interface-items blijven die bevestigd moeten worden, en dat de locatie een vlakke basis moet bieden. De tank is geen drukvat en is ontworpen voor atmosferische riolering.

• Pluspunten:enkel contract.
• Pluspunten:1500 V-afdichting.
• Beperken:civiele interface.
• Beperken:alleen atmosferisch.

Vergelijking met andere leveringsmodellen

Tegen de levering van alleen apparatuur elimineert EPC het interfacerisico tussen tank en proces; in tegenstelling tot door de eigenaar gebouwd, draagt ​​het het planningsrisico over aan de aannemer. De tabel contrasteert de drie leveringsmodellen, zodat de eigenaar het verantwoordelijkheidsniveau kiest dat past bij zijn team en de periode van 8 tot 20 weken.

• EPC:één overeenkomst.
• Apparatuur:gesplitst risico.
• Eigenaar:meerdere partijen.
• Raam:8-20 weken.

Conclusie

Een rioolwaterzuiveringsinstallatie is afhankelijk van corrosiebestendige vastgeschroefde tanks, en een GFS- of FBE-tank gebouwd volgens AWWA D103-09 met een vakantietest van 1500 V geeft een structuur van 30-50 jaar. Kies een EPC-partner die eigenaar is van de tank-naar-proces-interface en operationele rioolwaterreferenties kan tonen.

• Specificaties:AWWA D103-09.
• Verifiëren:1500 V-test.
• Bevestigen:EPC-reikwijdte.

Veelgestelde vragen (FAQ)

Welke tanks heeft een rioolwaterzuiveringsinstallatie nodig?

Er zijn afgeschermde, egalisatie-, biologische (aëroob of anaëroob) en bezinkingstanks nodig, doorgaans met glas gesmolten op staal of met Fusion Bonded Epoxy vastgeboute eenheden van elk 20-60.000 m3.

Welke capaciteit is beschikbaar?

Tanks met enkelvoudige bouten variëren van 20 m3 tot 60.000 m3, en grotere fabrieken gebruiken meerdere parallelle tanks op één locatie onder een EPC-scope.

Welke normen zijn van toepassing?

De schaal volgt AWWA D103-09 en ISO 28765, de voering is geverifieerd bij 1500 V en het programma is gedocumenteerd onder ISO 9001 en ISO 45001.

Hoe wordt de installatie geïnstalleerd?

De panelen worden door lokale ploegen onder toezicht van de leverancier op een voorbereide fundering vastgeschroefd; het EPC-schema duurt doorgaans 8-20 weken, inclusief inbedrijfstelling.

Is een EPC-contract beter dan alleen tanks kopen?

EPC is beter voor beginnende eigenaren, omdat één partij eigenaar is van de tank-naar-proces-interface en het planningsrisico, in plaats van de verantwoordelijkheid te verdelen.

Welke gegevens zijn nodig voor een offerte?

Stuur de dagelijkse rioolwaterstroom, de lozingsnorm, de beschikbare voetafdruk en het doelschema zodat de leverancier de GFS- of FBE-tanks en het proces kan dimensioneren.

Voorgestelde CTA:Stuur uw riooldebiet, lozingsnorm en locatievoetafdruk naar ons technische team voor een EPC-tank-en-processpecificatie en een geverifieerde referentielijst.
