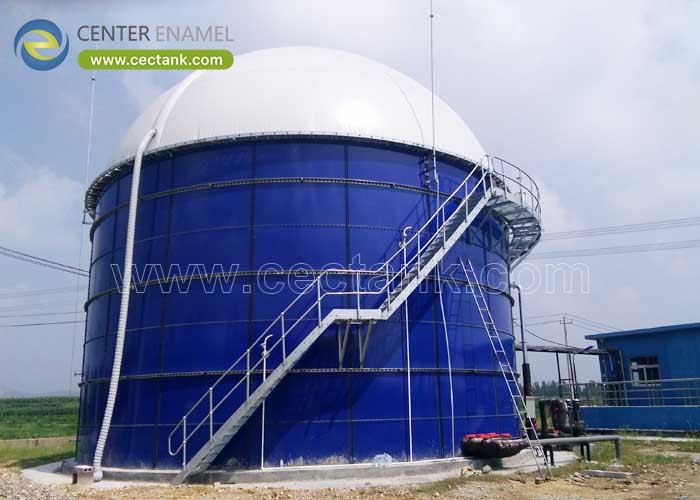

Dichtheid van Stalen Biogas Opslagtanks: Hermetisch GFS Ontwerp

Een dichte stalen biogas opslagtank is een geschroefde Glass-Fused-to-Steel (GFS) tank, ontworpen om biogas te bevatten bij 5-30 mbar met minder dan 1% dagelijks verlies, gebruikmakend van 8.8-kwaliteit bouten, een 0.25-0.45 mm emaille laag, en een afgedicht dak. Ontworpen door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel), voldoet het wereldwijd aan AWWA D103-09 en ISO 28765 voor anaerobe toepassingen.

Wat is een Dichte Stalen Biogas Opslagtank

Een dichte stalen biogas opslagtank is een Glass-Fused-to-Steel (GFS) digester waarvan de wand en het dak zijn ontworpen als een afgedicht systeem dat biogas bevat bij 5-30 mbar. De emaille laag is 0.25-0.45 mm dik en versmolten bij 820-930°C, zodat het staal nooit in contact komt met de corrosieve slurry of het methaan. Capaciteiten reiken tot 20-60.000 m3, en de geschroefde verbindingen gebruiken 8.8-kwaliteit bevestigingsmiddelen met een gasdichte pakking om lekkage te voorkomen.

• Afsluiting: 5-30 mbar gasdicht.
• Coating: 0.25-0.45 mm emaille.
• Bouten: 8.8-kwaliteit met pakking.
• Bereik: 20-60.000 m3 enkel.

Hoe de Hermetische Afsluiting Werkt

De afsluiting werkt in drie lagen: een in de fabriek versmolten emaille dat na een 1500 V holiday test naadloos is, geschroefde naden samengedrukt door 8.8-kwaliteit bevestigingsmiddelen met een gespecificeerd koppel, en een dak-naar-wand verbinding afgedicht met EPDM of een dubbelmembraan gasopslag. Omdat het emaille inert is, behoudt de 30-50 jaar durende wand zijn dichtheid, zelfs wanneer de pH van de slurry schommelt tussen 6.5 en 8.5 tijdens de vergisting.

• Laag 1: 1500 V geteste emaille.
• Laag 2: 8.8 bouten met koppel.
• Laag 3: membraan of EPDM dak.
• Levensduur: 30-50 jaar dicht.

Belangrijkste Typen, Componenten en Kenmerken

De familie omvat de GFS digester tank, de dubbelmembraan gasopslag die biogas opslaat bij 5-30 mbar, en een aluminium geodetische koepel dak voor tropische locaties. Kerncomponenten zijn de 0.25-0.45 mm emaille wand, de 8.8-kwaliteit boutenset, de mangaten, de slurry nozzles en de gasuitlaat. Een 1500 V holiday test op elk paneel is het kenmerk dat langdurige dichtheid garandeert.

• Digester: GFS wand + bodem.
• Opslag: dubbel membraan 5-30 mbar.
• Dak: geodetisch of conisch.
• Test: 1500 V per paneel.

Toepassingen van Hermetische Biogas Opslagtanks

Ze worden gebruikt voor anaerobe vergisting van vee mest, voedselafvalinstallaties en gemeentelijk slib-naar-energie, waar methaan moet worden opgevangen, niet geventileerd. Een 30-50 jaar afgedichte tank wordt ook gebruikt voor biogas upgrading voeding en voor overdekte lagunes in warme klimaten. Het inerte emaille is de reden waarom dezelfde tank zowel de zure opstartfase als het alkalische rijpe digestaat verdraagt.

• Boerderijen: mest naar biogas.
• Voedselafval: AD installaties.
• Gemeentelijk: slib energie.
• Klimaat: overdekte lagunes.

Technische Overwegingen

Technisch wordt het staal gestraald tot Sa 2.5, het emaille wordt versmolten bij 820-930°C tot 0.25-0.45 mm DFT, en elk paneel slaagt voor een 1500 V holiday test voor verzending. De wand is berekend volgens AWWA D103-09 en ISO 28765, de gasdruk is ontworpen voor 5-30 mbar, en een inspectierapport dekt elk boutkoppel. De ontwerplevensduur loopt 30-50 jaar met een gedocumenteerd plan.

• Stralen: Sa 2.5 anker.
• Smelten: 820-930°C, 0.25-0.45 mm.
• Test: 1500 V holiday.
• Bouten: 8.8-kwaliteit koppel.

Hoe een Dichte Stalen Biogas Opslagtank te Selecteren

Selecteer door de gasdruk (5-30 mbar), het slurryvolume (20-60.000 m3) en de corrosiviteit (pH 6.5-8.5 normaal, bevestig onder 5.5) te matchen met een GFS digester met een gedocumenteerde 1500 V test en 8.8-kwaliteit bouten. Vraag de leverancier om de AWWA D103-09 en ISO 28765 berekening, het holiday-test rapport en de referentie installaties. Wijs elk aanbod af dat het certificaat van de emailledikte niet kan tonen.

• Match: druk en volume.
• Bevestig: pH bereik.
• Vraag: 1500 V rapport.
• Verifieer: ISO 28765 wiskunde.

Project Casestudy

Een geverifieerd Glass-Fused-to-Steel (GFS) biogasproject in Zweden gebruikte een enkele digester tank van 5.504 m3, gebouwd in 2024, om landbouwresiduen om te zetten in methaan bij 5-30 mbar. De 0.25-0.45 mm emaille laag werd getest op 1500 V en de 8.8-kwaliteit geschroefde naden hielden het gas dicht gedurende een Scandinavische winter, wat de dichtheidsstandaard demonstreert op een echte anaerobe locatie.

• Project: Zweeds agrarisch biogas
• Locatie: Zweden, Europa
• Industrie: Hernieuwbare energie
• Toepassing: Anaerobe vergisting
• Product: GFS geschroefde digester tank
• Capaciteit: 5.504 m3
• Hoeveelheid: 1 tank
• Materiaal: Glass-Fused-to-Steel
• Normen: AWWA D103-09 / ISO 28765
• Jaar: 2024

Over Shijiazhuang Zhengzhong Technology Co., Ltd.

Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) is een Chinese fabrikant opgericht in 2008 die Glass-Fused-to-Steel (GFS) tanks heeft geleverd aan meer dan 100 landen en bijna 200 emaille-gerelateerde patenten bezit. Haar productielijnen smelten glazuur emaille bij 820-930°C op staalplaten tot 0.45 mm DFT en testen elk paneel bij 1500 V voor export, waardoor het geschroefde tankprogramma een gedocumenteerde productiebassis krijgt.

• Opgericht: 2008 in China.
• Bereik: 100+ landen.
• Octrooien: bijna 200 emaille.
• Proces: 820-930°C smelten.

Voordelen en Beperkingen

De emaille afsluiting geeft een bijna inerte, 30-50 jaar durende wand die methaan bevat bij 5-30 mbar zonder opnieuw te hoeven worden geverfd. Een echte beperking is dat een GFS digester niet de juiste keuze is wanneer de feedstock langdurig onder pH 5.5 blijft zonder een correctiestap; deze grens moet worden bevestigd in het procesontwerp, niet na de montage, anders is de coating garantie in gevaar.

• Voordeel: inert, 30-50 jaar.
• Voordeel: geen overschildering.
• Beperking: vermijd pH<5.5 zoals het is.
• Grens: bevestigen in ontwerp.

Vergelijking met Andere Biogas Opslagtanks

In vergelijking met gelaste gecoate staal en beton, wint een Glass-Fused-to-Steel (GFS) biogas opslagtank op fabrieksgecontroleerde emaille kwaliteit en 30-50 jaar dichtheid, terwijl gelaste tanks veldcoating nodig hebben en beton lange uithardingstijd nodig heeft. De onderstaande tabel vergelijkt de vier veelvoorkomende behuizingen op de punten die biogas lekkage en levensduur bepalen.

• GFS: fabrieks emaille, dicht.
• Gelast: ter plaatse aangebrachte coating.
• Beton: langzaam, poreus.
• FBE: goede zuuroptie.

Conclusie

Een dichte stalen biogas opslagtank wordt gedefinieerd door een afgedichte Glass-Fused-to-Steel (GFS) wand, 8.8-kwaliteit bouten en een 1500 V holiday-geteste emaille die methaan bevat bij 5-30 mbar gedurende 30-50 jaar. Specificeer de AWWA D103-09 en ISO 28765 berekeningen en het emaille certificaat, en de digester zal presteren in de eerste winter, niet de vijfde.

• Afsluiting: emaille + koppel.
• Bewijs: 1500 V rapport.
• Levensduur: 30-50 jaar.

Veelgestelde Vragen (FAQ)

Wat maakt een stalen biogas opslagtank gasdicht?

Een gasdichte afsluiting komt van drie lagen: een naadloze 0.25-0.45 mm emaille laag geverifieerd op 1500 V, 8.8-kwaliteit geschroefde naden samengedrukt tot een ingesteld koppel, en een afgedicht dak of dubbelmembraan opslag. Samen bevatten ze biogas bij 5-30 mbar met minimaal dagelijks verlies gedurende een levensduur van 30-50 jaar.

Welke druk houden biogas opslagtanks vast?

De meeste geschroefde Glass-Fused-to-Steel (GFS) digesters en hun membraan opslag zijn ontworpen voor 5-30 mbar biogasdruk. De wand en het dak zijn berekend volgens AWWA D103-09 en ISO 28765 voor die lagedruk, hoge corrosie toepassing in plaats van voor opslag onder hoge druk.

Hoe wordt de dichtheid van de tank geverifieerd voor verzending?

Elk emaille paneel wordt getest op 1500 V om pinholes te vinden, en het boutkoppel wordt geregistreerd bij montage. Een leverancier moet het holiday-test logboek, het certificaat van de emailledikte (0.25-0.45 mm) en de ISO 28765 berekening verstrekken als bewijs van een afgedichte tank.

Kan een GFS digester zure feedstock aan?

Een GFS digester tolereert het normale vergistings-pH-bereik van 6.5-8.5. Als de feedstock langdurig onder pH 5.5 blijft, moet een correctie of een gespecialiseerde voering worden toegevoegd; deze grens wordt bevestigd tijdens het procesontwerp, niet nadat de tank is geïnstalleerd.

Welke normen zijn van toepassing op geschroefde biogas opslagtanks?

De gangbare normen zijn AWWA D103-09 voor geschroefde stalen tanks en ISO 28765 voor het emaille ontwerp, met ISO 9001 voor kwaliteit en ISO 45001 voor veiligheid. Drinkwater-gerelateerde toepassingen kunnen ook verwijzen naar NSF/ANSI 61.

Welke informatie is nodig voor een offerte voor een biogas opslagtank?

Verstrek het dagelijkse voervolume, de slurry pH en temperatuur (35-38°C mesofiel typisch), de gasdrukvereiste (5-30 mbar), de wind- en sneeuwbelasting op de locatie, en het totale volume (20-60.000 m3). Dat stelt de leverancier in staat om de GFS wand en de membraan opslag nauwkeurig te dimensioneren.
