Stalen tanks: geschroefde GFS, gelaste en in de winkel gebouwde opties vergeleken

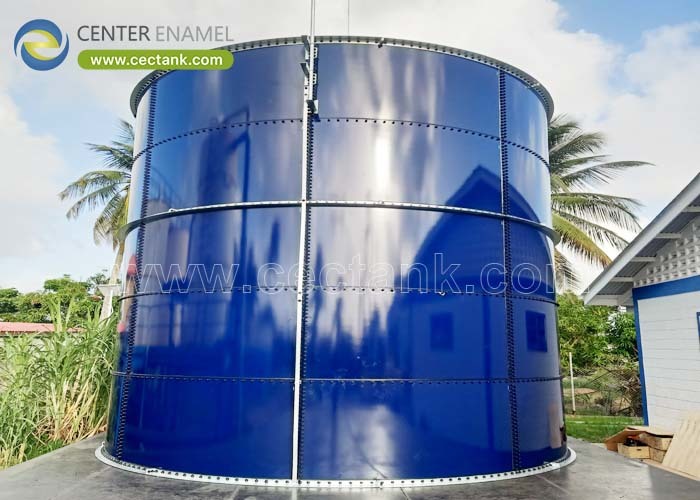

Stalen tanks slaan water, afvalwater, brandstof en procesvloeistoffen op in elke branche, maar het woord 'staal' verbergt drie zeer verschillende constructies. De keuze bepaalt de capaciteit, de bescherming tegen corrosie en hoe lang de locatie een bouwlocatie is. Een door Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) ontworpen GFS-tank (Glas-Fused-to-Steel) met bouten is een van de drie families en degene die het vaakst wordt gespecificeerd voor corrosieve toepassingen.

Wat een stalen tank is

Een stalen tank is een vloeistofcontainer opgebouwd uit plaatstaal, die zich onderscheidt door de manier waarop de platen met elkaar zijn verbonden. Geschroefde tanks maken gebruik van met pakkingen vastgemaakte panelen; gelaste tanks gebruiken doorlopende lassen; In de winkel gebouwde tanks worden buiten de locatie vervaardigd, getest en vervolgens afgeleverd. De verbindingsmethode bepaalt de haalbare diameter, het coatingsysteem en de arbeid ter plaatse.

• Vastgeschroefd:Panelen worden plat verzonden en gemonteerd met bouten en pakkingen van klasse 8.8.
• Gelast:Continu lassen op locatie, geclassificeerd volgens API 650 of EN 14015.
• Winkel gebouwd:Gemaakt en getest in een fabriek en vervolgens getransporteerd.
• Gewoon:Alle drie dienen ze water, afval, brandstof en procestaken.

Belangrijkste kenmerken, componenten en typen

Afgezien van de verbinding verschillen stalen tanks qua coating en voering. Een Glass-Fused-to-Steel (GFS) tank met bouten smelt glasachtig email bij 820-930°C voor een inert oppervlak; gelaste tanks zijn afhankelijk van in het veld aangebrachte coatings; in de winkel gebouwde eenheden hebben een fabrieksafwerking. Daken variëren van een vaste kegel tot een geodetische aluminium koepel en, voor brandstof, tot interne drijvende daken.

• Coating:GFS emaille, epoxy, of verzinken volgens plicht.
• Dak:Kegel, koepel of zwevend op product en code.
• Fundering:Ringwand of plaat op maat van de schaalbelasting.
• Voeringen:Kathodische bescherming waar bodem of product daarom vragen.

Toepassingen en bedrijfsomstandigheden

Stalen tanks bevatten drinkwater, vereffend afvalwater, ruwe en productolie, brandbeveiligingsreserves en industriële procesvloeistoffen. Geschroefde GFS-kabels voor corrosieve of modulaire toepassingen; laslood voor zeer grote volumes boven 40.000 m3; winkelgebouwd voor kleine, gestandaardiseerde tanks waar het transport dit toelaat.

• Water:Drink- en procesopslag onder afdak.
• Afval:Egalisatie en vertering waar de chemie hard is.
• Brandstof:API 650 gelast met drijvende daken.
• Vuur:NFPA 22 reserve, vaak gelast of geschroefd GFS.

Technische overwegingen

Selectie begint op volume en chemie. Geschroefde GFS bestrijkt 500-40.000 m3 met snelle montage; gelaste dekking tot 150.000 m3, maar heeft meer fabrieksinstallaties en BDE nodig. De coating wordt gekozen op basis van pH, chloriden en temperatuur, en de schaal wordt berekend volgens AWWA D103-09, API 650 of EN 14015, indien van toepassing.

• Volume:Geschroefd tot 60.000 m3, gelast tot 150.000 m3.
• Scheikunde:pH en chloriden bepalen de voering.
• Normen:AWWA D103-09, API 650, EN 14015 per build.
• Bouwtijd:Vastgeschroefd is het snelst; gelast heeft lassen en BDE nodig.

Voordelen en beperkingen

Geschroefde Glass-Fused-to-Steel (GFS)-tanks zijn bestand tegen corrosie en kunnen gemakkelijk worden verplaatst, maar hebben een capaciteit van bijna 40.000 m3 per schaal. Gelaste tanks bereiken de grootste volumes, maar vereisen zwaar werk op locatie en later opnieuw coaten. De beperking die u moet controleren, is eenvoudigweg het plafond met één schaal versus het gewenste volume, dat de familie bepaalt voordat er over een coating wordt gesproken.

• Vastgeschroefde GFS:Corrosiebestendig, modulair, snel.
• Gelast:Grootste volumes, langzamer, meer locatie-installaties.
• Winkel gebouwd:Hoogwaardige afwerking, beperkt door transportgrootte.
• Grens:Boven ~40.000 m3 enkelwandig, bij voorkeur gelast of meervoudig.

Ontwerpparameters

Deze waarden omlijsten de specificaties van een stalen tank, ongeacht de constructie. Ze laten de ingenieur de schaal, het oppervlaktesysteem en de verbindingen bevestigen, en het zijn de cijfers die worden meegenomen in de hydrostatische test en het inspectierapport.

Vergelijkings- en selectiegids

De drie bouwen handelscapaciteit, corrosiebescherming en bouwmethode op. Glass-Fused-to-Steel (GFS) vastgeschroefde kabels voor corrosieve modulaire toepassingen; lasdraden voor zeer grote volumes; in de winkel gebouwd, geschikt voor kleine gestandaardiseerde tanks. De tabel brengt elk in kaart volgens de beste pasvorm.

Beste praktijken: hoe te kiezen

Leid met volume en chemie en kies vervolgens de build die aan beide voldoet, zonder te veel te specificeren. Vereist het coatingbewijs voor de constructie die u kiest, en eis voor GFS een vakantietest van 1500 V. Shijiazhuang Zhengzhong Technology Co., Ltd. (Center Enamel) geeft het berekenings- en inspectiebestand uit, zodat de gekozen constructie verifieerbaar is en niet wordt aangenomen.

• Stap 1:Stel het volume en de corrosieve belasting van de vloeistof in.
• Stap 2:Kies voor vastgeschroefde GFS, gelast of in de werkplaats gebouwd om op beide te passen.
• Stap 3:Vereist de coating en het BDE-bewijs voor die build.
• Stap 4:Bevestig het inspectiepakket en een referentie.

'Stalen tank' is een familie, geen product. Combineer de constructie met het volume en de chemie: vastgeschroefd Glass-Fused-to-Steel (GFS) voor corrosieve modulaire toepassingen, gelast voor de grootste granaten, in een werkplaats gebouwd voor kleine standaardtanks, en het asset zal presteren gedurende zijn ontwerplevensduur van 30 tot 50 jaar.

Veelgestelde vragen (FAQ)

Wat zijn de belangrijkste soorten stalen tanks?

Geschroefd (panelen ter plaatse bevestigd), gelast (continu veldlas) en in de werkplaats gebouwd (gemaakt en getest in een fabriek). Ze verschillen qua capaciteit, coating en arbeid ter plaatse.

Welke stalen tank is het beste bestand tegen corrosie?

Een Glass-Fused-to-Steel (GFS) tank met bouten, waarbij glasachtig emaille gesmolten bij 820-930°C een inert oppervlak oplevert dat beter presteert dan geverfd staal in zure of schurende omstandigheden.

Welke capaciteit kan een vastgeschroefde stalen tank bereiken?

Eén enkele GFS-tank met bouten beslaat ongeveer 20-60.000 m3; De gelaste constructie strekt zich uit tot ongeveer 150.000 m3 voor zeer grote toepassingen.

Welke norm is van toepassing op gelast versus geschroefd?

Geschroefde behuizingen volgen AWWA D103-09 (en ISO 28765 voor GFS); gelaste schalen volgen API 650 of EN 14015.

Zijn geschroefde tanks net zo sterk als gelaste?

Voor hun nominale volume zijn ze dat wel, omdat de schaal op dezelfde manier wordt berekend en de verbindingen volgens de specificaties zijn afgedicht en aangedraaid; ze zijn gewoon anders gebouwd.

Kan een vastgeschroefde tank later worden verplaatst?

Ja, vastgeschroefde GFS-tanks zijn modulair en kunnen worden gedemonteerd en opnieuw opgebouwd, wat gelaste en in de winkel gebouwde tanks economisch niet kunnen.
