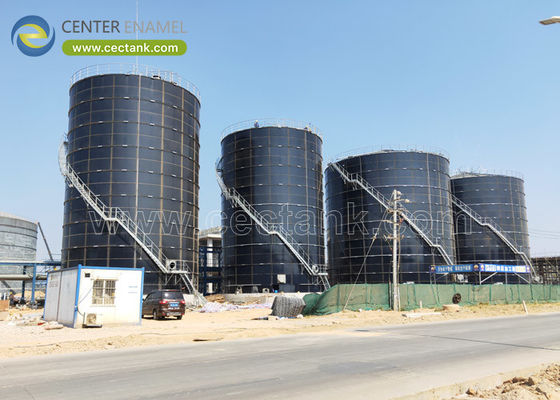

Ingenieurswerk Grootschalige infrastructuur: Meer dan 500.000 liter glas-stalen opslagtanks

Voor infrastructuurprojecten die een grote hoeveelheid opsluiting vereisen:Gelaagd-in-staal (GFS) / met glas bekleed staal (GLS) tanks met een capaciteit van meer dan 500.000 gallonHet is de hoogtepunt van de moderne industriële en gemeentelijke techniek. Door de hoge treksterkte van koolstofstaal te combineren met de absolute chemische traagheid van een anorganische glascoating,Deze massieve modulaire structuren lossen de belangrijkste uitdagingen op van grootschalige opslag.Deze systemen zijn de definitieve oplossing voor stedelijke drinkwaterreservoirs, industriële afvalwaterzuiveringsinstallaties en industriële afvalwaterzuiveringsinstallaties.,en grootschalige anaërobe verwarmers.

Deze uitgebreide technische analyse beoordeelt de structurele fysica, materiaalwetenschappen en ontwerpelementen die nodig zijn om GFS-containmentmiddelen op deze schaal in te zetten.

Het ontwerp van een tank voor meer dan 500.000 gallons (ca.1890 kubieke meter) introduceert enorme hydrostatische druk en mechanische spanningen die verfijnde berekeningen vereisen.

Als de diepte van de vloeistof toeneemt, stijgt de hydrostatische druk die op de tankwand wordt uitgeoefend lineair.GFS-engineering lost dit op door middel vanvariabele schelpdikte:

• Onderste ringen:Geconstrueerd van dikke, hoogvast staalplaten om maximale zijdelingse krachten te weerstaan.
• Top Rings:Gebruik dunnere stalen platen, waardoor het gewicht van het materiaal wordt geoptimaliseerd en de totale structurele belasting op de fundering wordt verlaagd.

Bij deze volumetrische schaal vormen externe krachten een aanzienlijk structurele risico.

• Seismische verschuiving:Door de dynamische beweging van vloeistoffen (sloshing) ontstaat enorme kinetische energie.
• Windbelastingen:De hoge oppervlaktes veroorzaken windweerstand. Er zijn ingebouwde harde bovenste verstijvers en windringen om buigingen te voorkomen wanneer de tank leeg of gedeeltelijk gevuld is.

Bij het selecteren van een afsluitingssysteem voor een infrastructuurproject van meerdere miljoenen liter is het van cruciaal belang de initiële kapitaalkosten te evalueren tegen de operationele uitgaven op lange termijn.

Bij het ontwerpen van een opslagcontainer van meer dan 500.000 liter moeten ingenieurs de fysieke voetafdruk van de bouwplaats in evenwicht brengen met de efficiëntie van de structuur.Het aanpassen van de verhouding tussen de diameter en de hoogte heeft een grote invloed op de eisen van de staalbreedte en het algemene ontwerp van de fundering.

Gebruik het onderstaande interactieve hulpmiddel om de dimensionale voetafdruk en de structurele vereisten van GFS-tanks met hoge capaciteit te simuleren.

Een volumetrische capaciteit van meer dan 500.000 gallon verplaatst het nut van een tank van lokale opslag naar grote infrastructuurknoopplaten.

GFS-tanks met een grote capaciteit worden ingezet als belangrijke drinkwaterreservoirs voor snelgroeiende stedelijke grenzen.Aluminium geodetische koepel daken, zorgen ze voor een luchtdichte omgeving die externe biologische besmetting voorkomt.NSF/ANSI 61enWRASzorgt ervoor dat het opgeslagen water strenge volksgezondheidsnormen respecteert zonder chemische sporenelementen uit de tankwand te absorberen.

Industriële productiefaciliteiten die hoogwaardige, vluchtige afvalstoffen produceren, gebruiken grootschalige GFS-tanks voor de gelijkstelling en neutralisatie van de stroom.De glazen emaillecoating is onvoorspelbaar., zeer zure of zeer alkalische afvalwaterstromen (van pH 2,0 tot 13,0) die standaard epoxy-bekleding of betonnen aggregaten snel zouden oplossen.

In grote afval-energieprojecten functioneren GFS-tanks van meer dan 500.000 liter alsContinu gemengde tankreactoren (CSTR)ofOpstroom anaërobe slibdek (UASB)De kopruimte van een digester verzamelt enorme hoeveelheden corrosief waterstofsulfide (H_2S) gas.Het maken van de biogascentrales tot de wereldwijde basislijn voor internationale biogasinfrastructuur.

Voor de aankoop van inperkingsmiddelen van deze omvang is een zero-tolerance-naleving van internationaal erkende productie- en ontwerpplannen vereist:

• AWWA D103-09:De benchmark standaard voor fabriek-gecoate gespeld koolstofstaal tanks, dicteren structurele veiligheidsmarges voor wind, sneeuw, en seismische belastingen.
• ISO 28765:Specificeert de uniforme testparameters voor glazen glazuur, waarbij100% hoogspanningsvakantieproef (bij 1500 V)om nul microporositeit in de glaslaag te garanderen.
• EN ISO 28765 en EN 1090:Het regelt de structurele uitvoering van staalconstructies op de Europese markt en valideert de traceerbaarheid van grondstoffen en de consistentie van de productie.

Hoe worden GFS-panelen veilig vervoerd voor een000Een project van meer dan 1.000 liter?

Een van de belangrijkste logistieke voordelen van modulaire GFS-tanks is de transport-efficiëntie.000Een tank van 1000 liter kan systematisch worden verpakt in een paar standaardVervoercontainers van 40 voetDit elimineert de enorme verzendkosten, de zware afhankelijkheid van kranen en de logistieke knelpunten die verbonden zijn aan het verplaatsen van veldgeweldte tankplaten of vooraf gegoten betonnen secties.

Hoe werkt de "Top-Down"-heffing voor grootschalige installaties?

In plaats van op grote hoogte geplaatste steigerwerken worden de bovenste ring van GFS-panelen en de dakconstructie volledig op grondniveau gemonteerd.Speciaal gesynchroniseerde mechanische heftoestellen verhogen vervolgens de hele structuur met één paneelhoogte naar bovenDe volgende ring van panelen wordt eronder aangesloten, en het proces herhaalt zich.en zorgt ervoor dat de installatie op beperkte industriële locaties vlot verloopt.

Wat voor onderhoud is vereist voor een grootschalige GFS-tank?

In tegenstelling tot beton dat periodiek moet worden geperst of gelast staal dat elk decennium volledig moet worden gesandblast en opnieuw moet worden geverfd, vereisen GFS-tanks minimaal onderhoud.Onderhoud is over het algemeen beperkt tot een jaarlijkse visuele controle van de panelen, het controleren van het koppel van de bevestigingsstukken op de belangrijkste structurele verbindingen en een routinematig wassen van de binnenwanden tijdens de geplande omloop van de installatie.

Als u een ontwerp van een ingenieursvoorstel voor een komende gemeentelijke of industriële faciliteit,Wilt u de exacte chemische compatibiliteit matrix van glas-gesmolten-om-staal coatings voor uw specifieke doel effluent profiel te herzien?
