Waarom wordt een 25.000 m3 stalen tank met een boortje de voorkeur gegeven boven gelaste of betonnen alternatieven?

Direct antwoord:Een vastgeschroefde stalen tank van 25.000 m³ heeft de voorkeur omdat deze de tijdlijnen voor de montage op locatie met maximaal60%, elimineert het risico op microscheurtjes dat gepaard gaat met ter plaatse gestort beton, en omzeilt het voortdurende onderhoud van de coating dat vereist is voor in het veld gelaste stalen tanks.

Voor opslag op megaschaal balanceren ingenieurs de kapitaaluitgaven met de operationele veerkracht op de lange termijn:

• Superieure kwaliteitscontrole:Elk stalen paneel wordt vervaardigd, gestraald, gecoat en getest in een ISO 9001-fabriek. Dit elimineert de kwetsbaarheid van in het veld aangebrachte verf, die kan falen als gevolg van vochtigheid op de locatie en temperatuurschommelingen tijdens de installatie.

• Minimale eisen aan de fundering:Geschroefde staalconstructies hebben een aanzienlijk lager eigen gewicht vergeleken met zware, monolithische betonnen tanks, waardoor de diepte en de kosten van structurele betonplaatontwerpen drastisch worden verminderd.

• Verminderde transportvoetafdruk:De volledige modulaire kit voor een tank van 25.000 m3 past in standaard zeecontainers, waardoor transport in platte pakketten naar afgelegen projectlocaties mogelijk is.

Direct antwoord:Om een ​​werkelijk bedrijfsvolume van 25.000 m3 te garanderen, maakt de tank gebruik van een configuratie met een laag profiel en een grote diameter. Een typische opstelling heeft een buitendiameter van51,5 meter(169ft) en een structurele schaalhoogte van12,0 meter(39,4 voet).

De structurele dynamiek van zo’n enorm vloeistofvolume vereist variabele plaattechniek. De hydrostatische ringspanning op elke gegeven diepte van de vloeistofkolom wordt berekend met behulp van de formule:

Om dit belastingverloop economisch aan te kunnen, maakt de tank gebruik van een variabel wandontwerp:

Direct antwoord: Glas-gesmolten-naar-staal (GFS), ook bekend als Glass-Lined Steel (GLS), elimineert corrosie door een glaslaag rechtstreeks in het onderliggende staal te versmelten. Door het afvuren van gespecialiseerde panelen van een hoog-titaniumstaallegering (zoalsART310) in een oven op820°C tot 930°Cwordt een grenslaag op atomair niveau gevormd, die de structurele taaiheid van staal combineert met de chemische inertie van silicaglas.

Belangrijkste GFS-prestatie-eigenschappen:

• Fysieke hardheid:Bereikt6,0 MohDit betekent dat het oppervlak niet kan worden bekrast door standaardgereedschap of schurende vloeistofdeeltjes.

• Corrosiebestendigheid:Zeer goed bestand tegen industrieel afvalwater, gemeentelijk rioolwater, percolaat van stortplaatsen en zure of alkalische chemicaliën binnen een normpH 3 tot 11bereik (en aanpasbaar totpH 1 tot 14).

• Drinkwaterveiligheid:Het glasoppervlak is volledig poreus en bacteriostatisch. Dit voorkomt de hechting van biofilm, algen en schimmels en voldoet volledigNSF/ANSI-standaard 61EnWRASeisen aan drinkwater.

Direct antwoord:Een modulaire, vastgeschroefde vloeistoftank van 25.000 m3 moet worden ontworpen volgens strikte nalevingsprotocollen om de openbare veiligheid, seismische weerstand en windstabiliteit te garanderen:

• AWWA D103-09:De belangrijkste mondiale standaard voor geschroefde koolstofstalen wateropslagreservoirs, waarin de plaatdikte, pakkingafdichtingstoleranties en windbelastingberekeningen worden gespecificeerd.

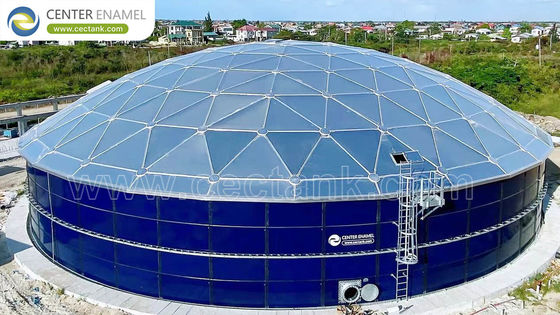

• API 650 (bijlage G):Regelt de engineering, structurele belastingverdeling en dampafdichting van structureel ondersteunde constructiesAluminium geodetische koepeldakengebruikt om grote diameters te overspannen zonder interne kolommen.

• EN 1993 (Eurocode 3):Standaardiseert constructiestaalontwerp, specifiek gericht op veiligheidsparameters voor staalplaten, verbindingsdetails en vermoeiingsbelastingen.

• ISO28765:Specificeert de testvereisten, defectdrempels en applicatiedikte voor glas- en porseleinemailcoatings op vastgeschroefde stalen tanks.

Het bouwen van een tank van 25.000 m3 via dehydraulische vijzelmethodeelimineert structurele montage op grote hoogte, waardoor de veiligheid op locatie aanzienlijk wordt vergroot:

1. Plaatgieten en vijzelverankering:Stap 1.

   Giet een ringmuurplaat van zwaar gewapend beton en installeer gesynchroniseerde hydraulische vijzels rond de omtrek.

2. Monteer de bovenste ring en de aluminium koepel:Stap 2.

   Monteer de bovenste ring van GFS-panelen en monteer het lichtgewicht aluminium geodetische koepeldak geheel op maaiveldniveau.

3. Progressieve hydraulische liften:Stap 3.

   Gebruik gesynchroniseerde hydraulische vijzels om de voltooide bovenste laag precies één paneelhoogte (doorgaans 2,4 meter) op te tillen.

4. Voeg midden- en basisniveaus toe:Stap 4.

   Monteer de volgende laag stalen panelen eronder, bevestig ze met EPDM-pakkingen aan de hangende ring erboven en herhaal het hijsproces.

5. Lager naar ankerpunten:Stap 5.

   Laat de volledige constructie van 25.000 m3 op de betonnen fundering zakken, zet deze vast met stevige ankerbeugels en draai alle bouten aan.

Kan een tank van 25.000 m3 seismische activiteit en zware sneeuwbelastingen aan?

Ja. Ontwerpers configureren de plaatdikte, de diameter van de ankerbouten en de diepte van de betonnen basis van elke grootschalige tank op basis van lokale seismische zonefactoren (bijv. ASCE 7-22) en regionale wind-/sneeuwrecords. Dit garandeert structurele integriteit tijdens extreme grondbewegingen en omgevingsgebeurtenissen.

Welke kwaliteitscontroles zijn vereist voor de GFS-panelen voordat ze naar de locatie worden verzonden?

Elk afzonderlijk GFS-paneel vervaardigd doorMidden emailleondergaat strenge kwaliteitscontroles, waaronder:

1. Detectie van hoogspanningsvakantie:Geïnspecteerd met behulp van een1.500 V tot 2.500 Velektrische scan om er zeker van te zijn dat de glascoating volledig vrij is van microscopisch kleine gaatjes.

2. Impact- en buigtesten:Standaardpanelen van elke productierun ondergaan mechanische spanningstests om de hechtsterkte van het glas-op-staal grensvlak te verifiëren.

3. Validatie van diktemeters:Ervoor zorgen dat de dubbellaagse coating voldoet aan de beoogde dikte van0,25 mm tot 0,40 mm.
